Diese Anleitung gilt für alle Antriebe vom Typ T3.5DC ESP HZ, deren Ausführungen im aktuellen Katalog zu finden sind.
Bestimmungsgemäße Verwendung: Der Motor T3.5DC ESP HZ wurde zur Motorisierung von senkrechten Markisen
(Volant, Screens und Leinwände) entwickelt. Der Installateur, ein Fachmann für Gebäudeautomation, muss sicherstellen,
dass die Installation des Antriebs nach Montage den geltenden Vorschriften des Ortes der Inbetriebnahme entspricht.
Hierzu gehören insbesondere die Norm: EN 13561 (Außenbeschattung).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung
sorgfältig durch. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise
im beiliegenden Dokument „Sicherheitshinweise". Die Installation des Antriebs muss von einem Fachmann für
Gebäudeautomation unter Einhaltung der Anweisungen von SIMU und der am Ort der Inbetriebnahme geltenden
Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument
beschriebenen Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser, sowie aller anderen
in dieser Anleitung und im beiliegenden Dokument „Sicherheitshinweise" enthaltenen Anweisungen führt zum
Ausschluss jeglicher Haftung und Gewährleistungsansprüche durch SIMU. Der Installateur hat seine Kunden auf die
Nutzungs-und Wartungsbedingungen des Antriebs hinzuweisen und ihnen diese sowie das beiliegende Dokument
„Sicherheitshinweise" nach Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten
für den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden. Für Fragen zur
Installation des Antriebs und weiterführende Informationen wenden Sie sich bitte an Ihren SIMU-Ansprechpartner oder
besuchen Sie unsere Website www.simu.com.
i
BESCHREIBUNG SYSTEM
Die Motoren vom Typ T3.5DC ESP HZ sind Teil eines autonomen Systems, welches mittels Sonnenenergie
betrieben wird. Weitere Informationen finden Sie im aktuellen Katalog. Die elektrische Energie, die vom
Solarpanel bereitgestellt wird, wird in dem Akku des Systems gespeichert. Dieses System ist für die Verwendung
in folgenden Ländern entwickelt worden: Frankreich, Deutschland, Belgien, Niederlande, Tschechien, Polen,
Grossbritanien, Spanien, Portugal, Italien, Griechenland, Schweiz, Luxemburg, Dänemark, Österreich, Ungarn,
USA (ausgenommen Alaska), Türkei, Australien. Für andere Länder setzen Sie sich bitte mit uns in Verbindung.
4
1
9020638
5
+ +
3
9019683
6
9019722
i
Die Antriebe T3.5DC ESP HZ ist kompatibel mit allen Simu Hz Sendern (max. 12 Sender (1 Kanal) pro
Antrieb). Siehe dazu die entsprechenden Hinweise.
i
• Das Behanggewicht muss mit dem für jeden der Motoren festgelegten Diagrammen übereinstimmen.
• Diese Anweisungen basieren auf jährlichen Mittelwerten und einer Nutzung: 2 Zyklen/Tag aus (1 Zyklus
= 1 x Hochfahren und 1 x Herunterfahren). Achtung: Bei einer Ausrichtung nach Norden (oder nach
Süden in Australien) ist für den Motor mit 10Nm maximal1 Zyklus pro Tag vorgesehen.
• I n Ausnahmejahren kann das Ladegerät zum Aufladen der System-Akkus dienen ( 4 ). Das Solarpanel
muss immer so installiert werden, dass die Sonnenstrahlen es erreichen.
DE
2/8
T3.5DC ESP HZ
2
(12VDC)

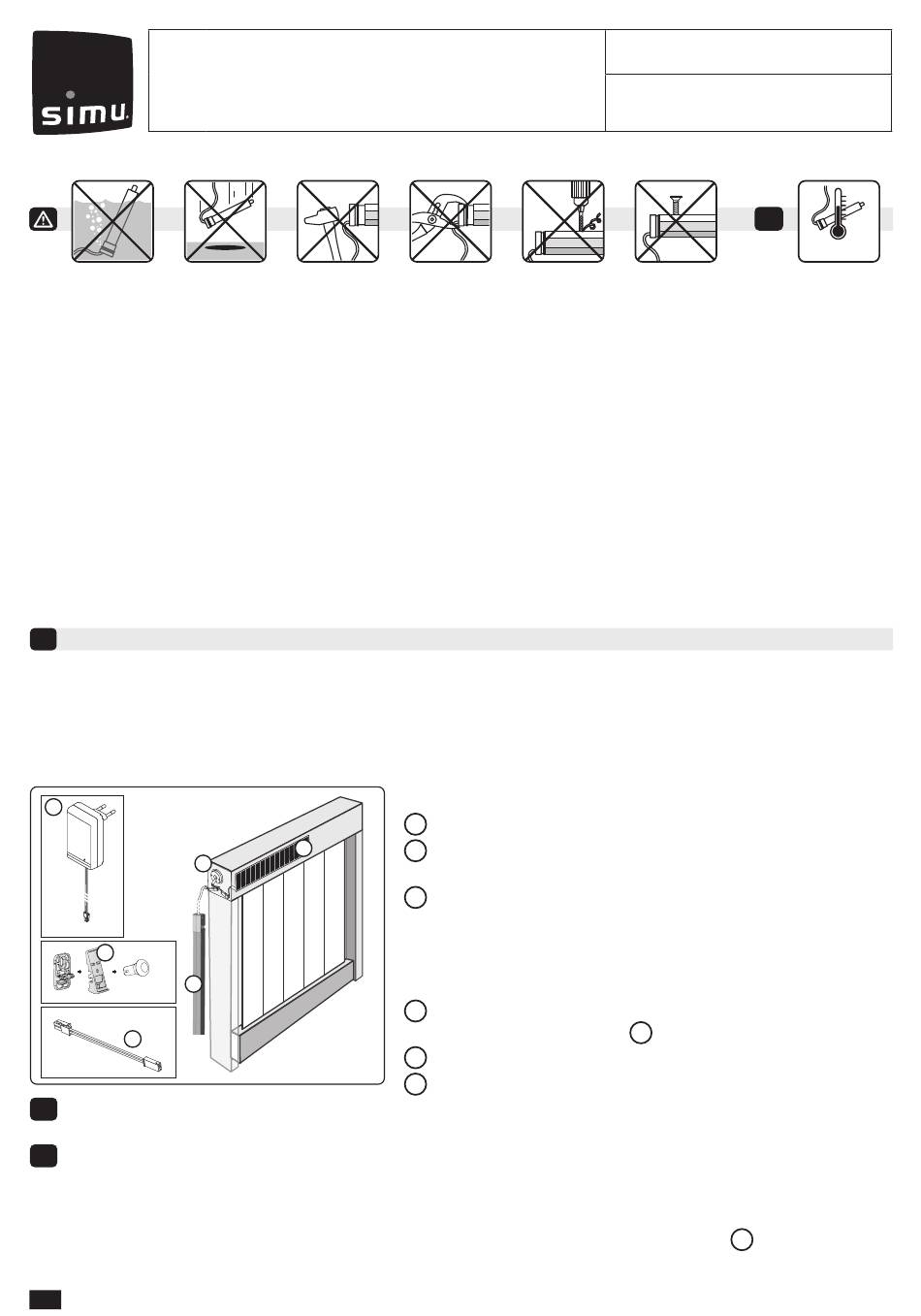

Das Autosun-2-System besteht aus:
1 - Motor 12V T3.5DC ESP HZ (12V), 3, 6 oder 10 Nm.
2 - Solarpanel-12V: « 3.2W SOLAR PANEL »;3,2W /
Voc: 21V / Isc : 196 mA.
3 - Akku NiMh - 12V: 2.2Ah:
- "Naked battery autosun 2"
oder
-"Batterie coque equip."
Optional :
4 - Ladegerät Nr.: 9020638. Für eine schnelle Nachladung
des Akku des Systems 3 .
5 - Halter Solarpaneel Art.-Nr: 9019683
6 - Verlängerungsleitung 5m Art.-Nr: 9019722
5151225A
DE- ORIGINALANLEITUNG
i
-20°C / +60°C
