AKO 57613 Utilisation

Utilisation de l'alarme AKOGas dans les installations frigorifiques
Les alarmes de gaz de la série AKO-55624 / 55724 ont été conçues pour la détection de fuites de gaz réfrigérant dans les installations frigorifiques.
Il existe différents modèles de détecteurs en fonction du gaz utilisé. Vérifiez que vous avez bien choisi la version correcte en examinant le tableau présenté.
Emplacement du détecteur
L'emplacement du détecteur est un facteur clé pour optimiser la détection des fuites ; pour le choisir, tenez compte des points suivants :
Type de réfrigérant/s utilisés
Le type de gaz réfrigérant à détecter a un impact sur le choix du type de détecteur ; si vous utilisez différents types de gaz, il est possible que vous ayez à utiliser plus
d'un détecteur pour assurer l'installation. Consultez le tableau suivant pour connaître la sensibilité de chaque détecteur.
DESCRIPTION DESCRIPTION
AKO-57613 AKO-57613 Detector de gas para amoniaco (R-717) Détecteur de gaz pour ammoniac (R-
Detector de gas universal Détecteur de gaz universel
AKO-57614 AKO-57614
AKO-57615 AKO-57615 Detector de gas para CO (R-744) Détecteur de gaz pour CO (R-744)
AKO-55624 AKO-55624 Centrale d'alarme à 1 entrée Central de alarma de 1 entrada
Centrale d'alarme à 4 entrées Central de alarma de 4 entradas
AKO-55724 AKO-55724
Conditions environnementales
Certaines conditions environnementales peuvent avoir une influence sur le détecteur et créer de fausses alarmes, par exemple :
Sorties de fumée situées dans des espaces confinés ou provenant de moteurs, de générateurs ou de machines motorisées (chariots-élévateurs, etc.).
Salles dans lesquelles sont manipulés ou stockés des solvants, des peintures ou des gaz réfrigérants.
Zones ou des processus de fermentation et de maturation de produits (pain, pizza, fruits, etc.) peuvent se produire.
Zones avec ventilation forte (les fuites ne sont pas détectées à cause du renouvellement rapide de l'air).
Évitez d'installer le détecteur dans les zones décrites ou, dans tous les cas, installez-le dans un lieu où il sera le moins touché possible.
Évitez d'installer le détecteur à proximité de produits ou d'équipements pouvant dégager du CO . La respiration humaine à proximité du détecteur peut
engendrer la hausse du niveau de CO et provoquer le déclenchement erroné des alarmes.
Veiller à ce que l'atmosphère de travail du détecteur soit exempte d'agents chimiques (solvants, peintures, alcools, produits d'entretien, silicones et dérivés, éthylène, etc.).
Site d'installation
Si le détecteur est installé dans des endroits à l'air libre, il doit être situé dans un lieu à l'abri de la pluie, du soleil et des intempéries en général, mais proche des zones
potentiellement à l'origine de fuites (joints, vannes, etc.) puisqu'il est plus vraisemblable dans ces endroits qu'une fuite ne s'accumule dans aucune zone concrète.
S'il est installé à l'intérieur d'une chambre froide, évitez de le placer à côté de l'évaporateur puisqu'il serait touché par de forts courants d'air ; le site idéal pourrait être
la sortie de recirculation de la chambre, étant donné qu'en cas de fuite les courants d'air l'emporteront jusque là.
Si le site d'installation est la salle de compresseurs, cherchez l'emplacement le plus enclin à accumuler du gaz en tenant compte des conditions environnementales et
en faisant en sorte qu'il soit proche d'éventuels points présentant des risques de fuite (joints, vannes, etc.).
Règles générales
Une fois l'emplacement choisi, procédez en respectant les consignes suivantes :

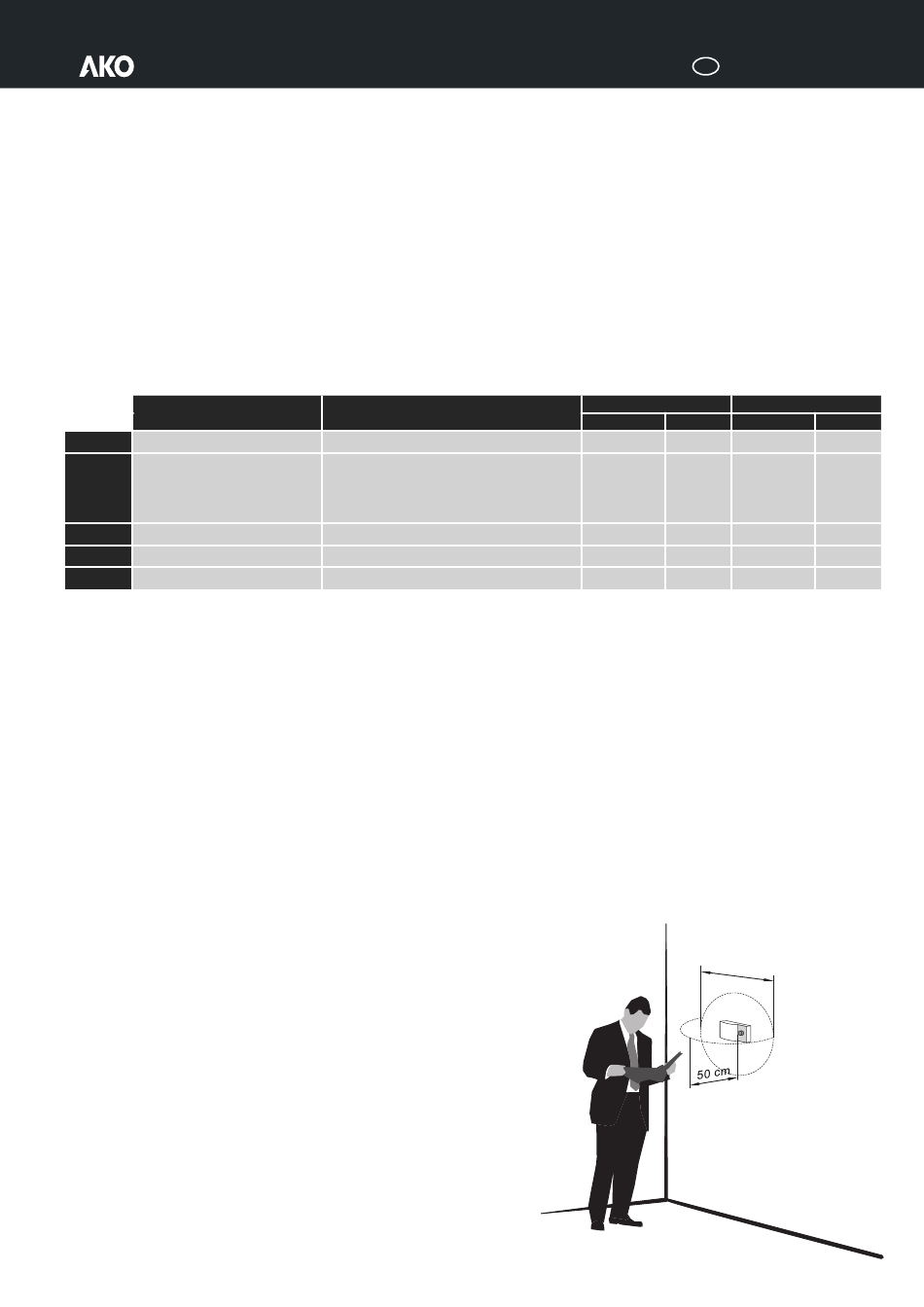

Prévoyez autour du détecteur un espace libre (sans objets, armoires, tuyauteries, etc.)
de 50 cm environ pour laisser l'air circuler et faites en sorte qu'il soit situé dans le lieu
le moins exposé à d'éventuels impacts.
Ne laissez personne empiler du matériel autour du détecteur, cela pourrait gêner la
libre circulation de l'air et empêcher la détection correcte des fuites.
En tenant compte des caractéristiques du réfrigérant utilisé, les capteurs des
détecteurs utilisés pour contrôler la concentration devront être placés à la hauteur des
personnes.
Advertencias
Les détecteurs mesurent la concentration de gaz sur un point, si la fuite de gaz
n'atteint pas le détecteur, l'alarme n'est pas activée.
Les détecteurs ne peuvent contrôler des zones ; s'il est nécessaire de disposer d'un
contrôle du périmètre, installez plusieurs détecteurs autour de la zone à contrôler.
Il est conseillé d'étudier minutieusement l'emplacement du/des détecteur/s en
tenant compte des zones les plus enclines à subir des fuites, du type de gaz utilisé, de
la taille et de la forme de la salle, des flux d'air, des travaux de maintenance, etc.
Les détecteurs décrits ont été conçus pour détecter des concentrations de gaz
pouvant modifier les conditions environnementales de la salle (déplacement de
l'oxygène) ; la détection de petites fuites de liquide de refroidissement n'est pas
GASES QUE DETECTA GAZ DÉTECTÉS
R-717 (NH / ammoniac) R-717 (NH / ammoniac)
3 3
R-134a, R-22, R-404A, R-407A, R-407C, R-407F, R-134a, R-22, R-404A, R-407A, R-407C, R-407F,
R-409A, R-408A, R-410A, R-422A, R-422D, R-409A, R-408A, R-410A, R-422A, R-422D,
R-424A, R-434A, R-442A, R-448A, R-449A, R-424A, R-434A, R-442A, R-448A, R-449A,
R-450A, R-452A, R-453A, R-507A, R-513A R-450A, R-452A, R-453A, R-507A, R-513A
R-744 (CO ) R-744 (CO )
2 2 2 2
En fonction du détecteur connecté Según el detector conectado
En fonction des détecteurs connectés Según los detectores conectados
2
fr
NIVELES POR DEFECTO NIVEAUX PAR DÉFAUT DEUXIÈME SET DE NIVEAUX SEGUNDO SET DE NIVELES
PRE-ALARME PRE-ALARME ALARME ALARME PRE-ALARME PRE-ALARME
500 ppm 500 ppm 1000 ppm 1000 ppm
500 ppm 500 ppm 1000 ppm 1000 ppm 1500 ppm 1500 ppm
4000 ppm 4000 ppm 8000 ppm 8000 ppm 5000 ppm 5000 ppm
- - - -
- - - -
2
5 0 c m
5760H003 Ed.02
ALARME ALARME
- - - -
3000 ppm 3000 ppm
10000 ppm 10000 ppm
- - - -
- - - -
