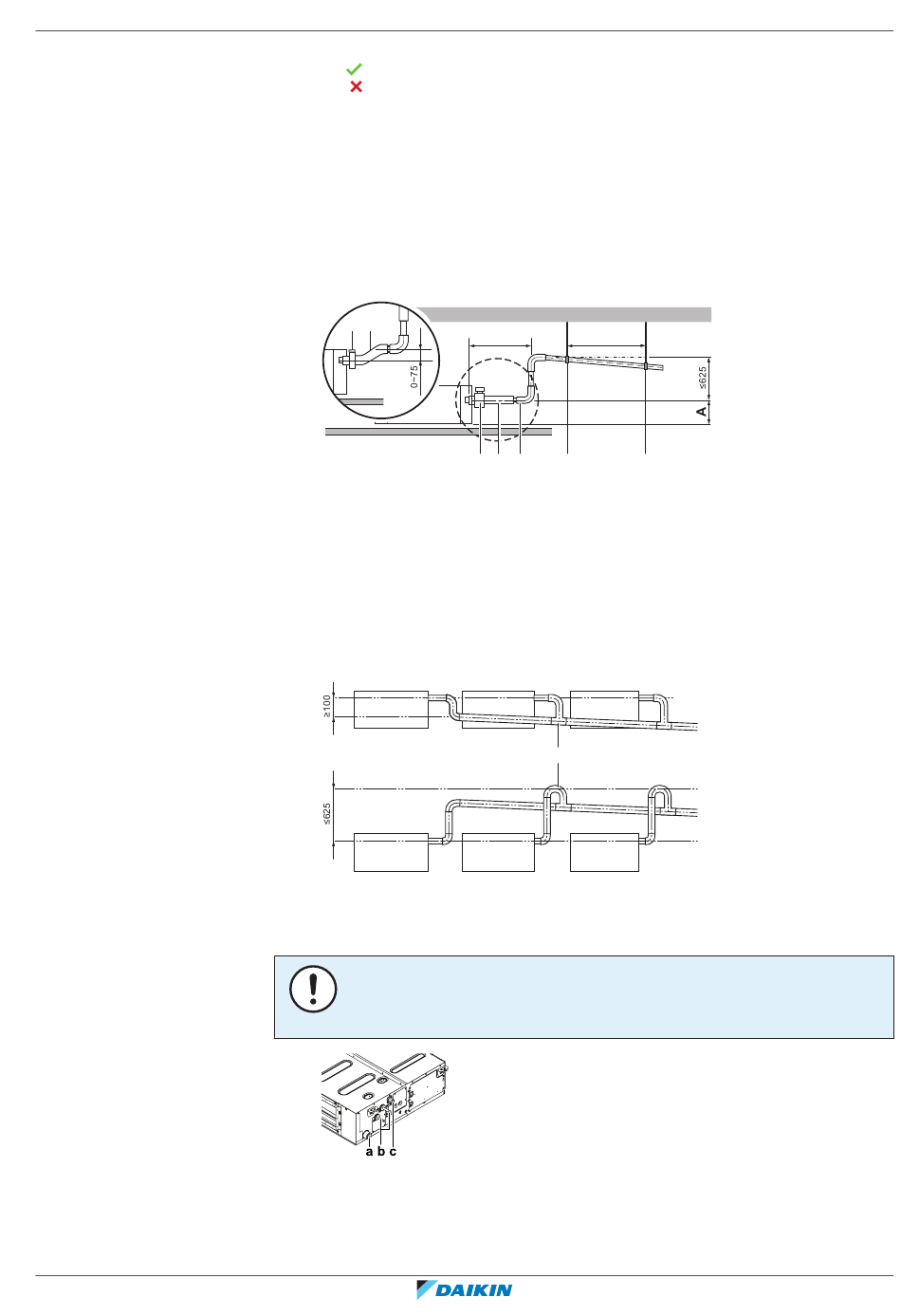

Raccordement de la tuyauterie de purge à l'unité intérieure
FXSN-B
Climatiseur système VRV à CO₂
4P794781-2 – 2024.11
a Barre de suspension
Autorisé
Non permis
▪ Condensation. Prenez des mesures contre la condensation. Isolez la tuyauterie
de purge complète dans le bâtiment.
▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la tuyauterie
ascendante pour rendre la pente possible.
- Inclinaison du flexible de purge: 0~75 mm pour éviter le stress sur la tuyauterie
et pour éviter des bulles d'air.
- Tuyauterie ascendante: ≤300 mm de l'unité, ≤625 mm perpendiculairement à
l'unité.
a b
A En cas d'installation d'aspiration arrière 231 mm
En cas d'installation avec un conduit en toile (non fourni) 350~530 mm
a Collier métallique (accessoire)
b Flexible de purge (accessoire)
c Tuyauterie de purge ascendante (tuyau en vinyle de 25 mm de diamètre nominal et
32 mm de diamètre extérieur) (à fournir)
d Barres de suspension (à fournir)
▪ Combinaison des tuyaux de purge. Vous pouvez combiner les tuyaux de purge.
Veillez à utiliser des conduits de purge et raccords en T avec une jauge correcte
pour la capacité de fonctionnement des unités.
a Raccord en T
REMARQUE
Un branchement incorrect du flexible de purge peut provoquer des fuites et
endommager l'emplacement d'installation et la zone environnante.
a Sortie de purge pour entretien
b Tuyaux de réfrigérant
c Raccord du tuyau de purge
≤300 1000~1500
a b c d d
a
Guide de référence de l'installateur et de l'utilisateur
16 Installation de l'unité
|
(mm)
(mm)
