16.2.2 Consignes lors de l'installation du conduit

FXSN-B
Climatiseur système VRV à CO₂
4P794781-2 – 2024.11
a Ecrou (non fourni)
b Rondelle (accessoires)
c Support de suspension
d Double écrou (non fourni)
e Intervalle des boulons de suspension
f Boulon de suspension
16‒1 Intervalle des boulons de suspension (A)
Classe
40, 50
63, 80

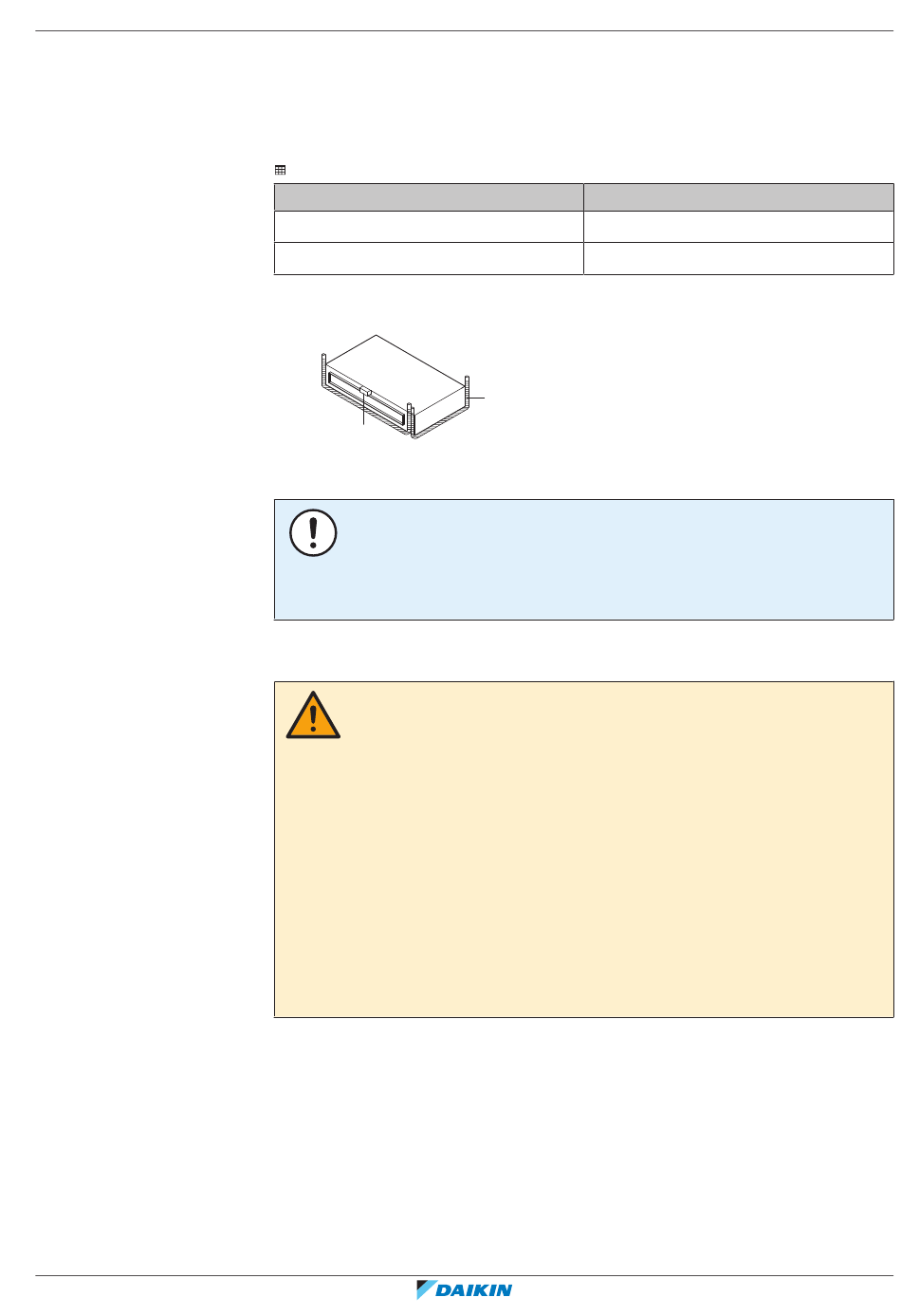

▪ Niveau. Assurez-vous que l'unité est à niveau dans les quatre coins, à l'aide d'un
niveau à bulle ou d'un tube en vinyle rempli d'eau.
a
a Niveau à bulle
b Tube en vinyle
REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence possible : Si l'unité est
inclinée dans le sens inverse du flux de condensat (le côté tuyauterie d'évacuation
est surélevé), le contacteur à flotteur risque de ne pas fonctionner correctement et
l'eau risque de goutter.
MISE EN GARDE
▪
Assurez-vous que l'installation du conduit NE dépasse PAS la plage de réglage de
la pression statique externe de l'unité. Reportez-vous à la fiche de données
technique de votre modèle pour la plage de réglages.
▪
Veillez à installer le conduit de toile de façon à ce que les vibrations ne soient PAS
transmises au conduit ou au plafond. Utilisez un matériau insonorisant (matériau
isolant) pour la doublure du conduit et appliquez du caoutchouc antivibratoire
sur les boulons de suspension.
▪
Lors du soudage, veillez à NE PAS éclabousser le bac de vidange ou le filtre à air.
▪
Si le conduit métallique traverse une natte métallique, un treillis ou une plaque
métallique de la structure en bois, séparez électriquement le conduit et le mur.
▪
Installez la grille de sortie dans une position où le flux d'air n'entrera pas en
contact direct avec des personnes.
▪
N'utilisez PAS de ventilateurs d'appoint dans le conduit. Utilisez la fonction pour
régler automatiquement le débit du ventilateur (voir "20 Configuration" [
Le conduit doit être fourni sur place.
1 Raccordez le conduit en toile à l'intérieur de la bride côtés entrée et sortie.
Raccordez le conduit en toile à l'aide des vis accessoires.
2 Raccordez le conduit au conduit en toile.
16
A (mm)
1038
1438
b
Guide de référence de l'installateur et de l'utilisateur
Installation de l'unité
|
4
66]).
