16 | Installation de l'unité
Guide de référence de l'installateur et de l'utilisateur
44
▪ Débit d'air. Assurez-vous que rien ne bloque le débit d'air.
▪ Vidange. Assurez-vous que l'eau de condensation peut être évacuée
correctement.
▪ Protections. Installez des protections telles que la grille d'entrée/sortie
(alimentation sur site) du côté de l'aspiration et du refoulement pour éviter que
quelqu'un ne touche les pales du ventilateur ou l'échangeur de chaleur.
INFORMATION
Tenez compte des dimensions suivantes de l'espace nécessaire à l'installation
correcte de l'appareil, y compris les distances minimales autorisées par rapport aux
structures adjacentes.

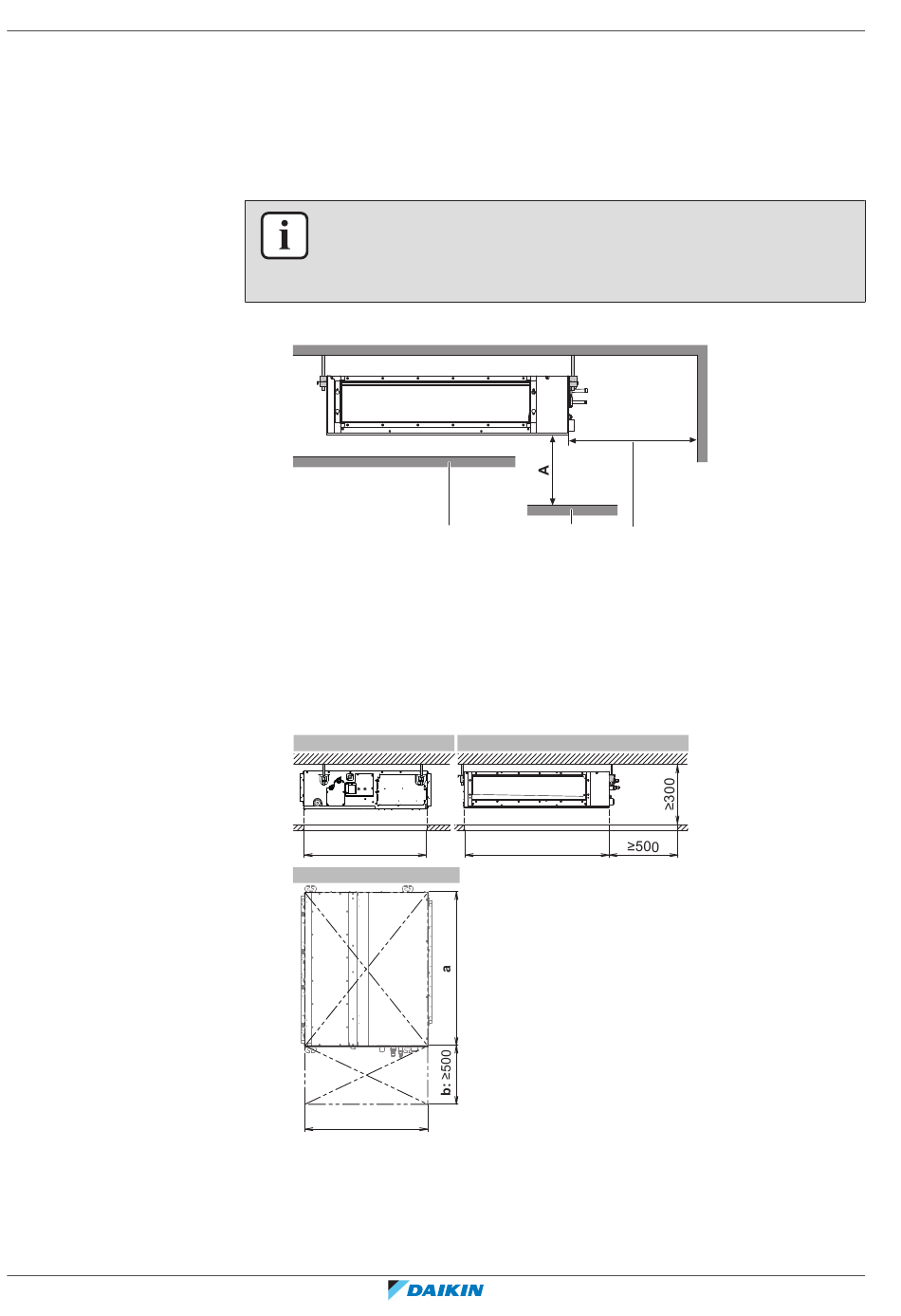

▪ Ecartement. Gardez à l'esprit ce qui suit:
A La distance minimale au sol est de 2,5 m si le ventilateur est recouvert (par ex. faux-
plafond, grille ...)
a Plafond
b Surface du sol
c Espace de maintenance
Espace de service et taille de l'ouverture du plafond
Veillez à ce que l'ouverture du plafond soit suffisamment grande pour assurer un
dégagement suffisant pour l'entretien et le service.
A
800
C
800
A Vue de côté: tuyauterie de réfrigérant, tuyauterie d'évacuation, boîtier de
commande
B Vue de côté: entrée d'air
C Vue du dessus
a
b
B
a
≥500
c (mm)
(mm)
