Vue d'ensemble
Cette vue peut afficher jusqu'à 18 états binaires d'un IPC.

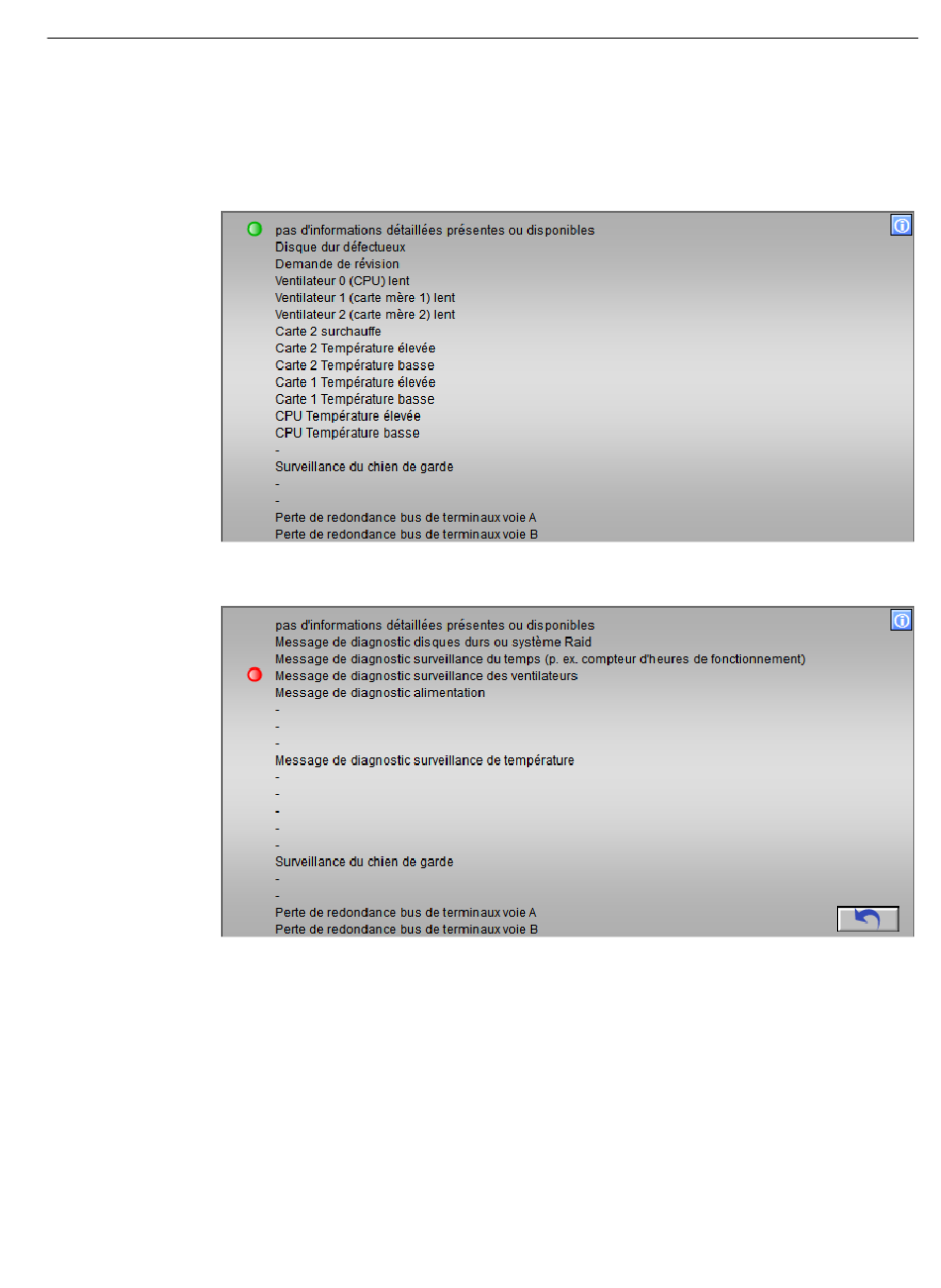

● La figure suivante montre à titre d'exemple la vue pour un composant IPC avec le profil
V1.3 :
● La figure suivante montre un exemple de vue pour un composant IPC avec le profil à partir
de V1.4 :
La perte de la redondance de la voie A/B est affichée uniquement en cas de raccordement
redondant au bus de terminaux avec Softnet IE/RNA avec le profil IPC 1.5.
Dès qu'un des deux câbles de bus de terminaux est débranché, une signalisation d'état
"rouge" l'indique.
Avec Intel Teaming, cet affichage n'existe pas.
