Guide de démonstration du MTR105 :
Ordre recommandé des démonstrations :
Gestion des données
Test de résistance d'isolement & mesure de température
Voltmètre (non démontrable avec le MTR-DEMO-105)
Test de continuité
Sens de rotation
LCR (inductance, capacité, résistance)
DLRO (résistance basse)
Gestion des données
La première opération consiste à définir l'ID de l'équipement – c'est l'identifiant auquel tous
les résultats de test ultérieurs seront enregistrés.
1. Tournez le commutateur rotatif sur la position Gestion des données (interrupteur bleu).
2. Appuyez sur la touche de fonction 1 (symbole '+') pour saisir un identifiant unique.
3. Une fois les caractères saisis, appuyez sur la touche Enregistrer.
4. Le menu affiche maintenant votre ID d'équipement avec un symbole de disque,
indiquant que les résultats seront enregistrés sous cet identifiant.
Ensuite, tournez le commutateur rotatif sur la position Test d'isolement (positions rouges).
Test de résistance d'isolement (MΩ)
Sélectionnez une tension de 1 kV et le type de test T(s) – le test chronométré est
recommandé car il ne nécessite pas de maintenir le bouton de test enfoncé. Par défaut,
il dure 60 secondes (modifiable dans les paramètres).
Remarque : appuyez sur le bouton Verrouillage (bouton jaune) pour afficher le schéma
de connexion, puis appuyez à nouveau pour le masquer. Vous devez le masquer pour
pouvoir lancer le test.
Le schéma montre également le fil bleu, utilisé uniquement si vous souhaitez effectuer
un test avec la borne de garde (optionnelle).

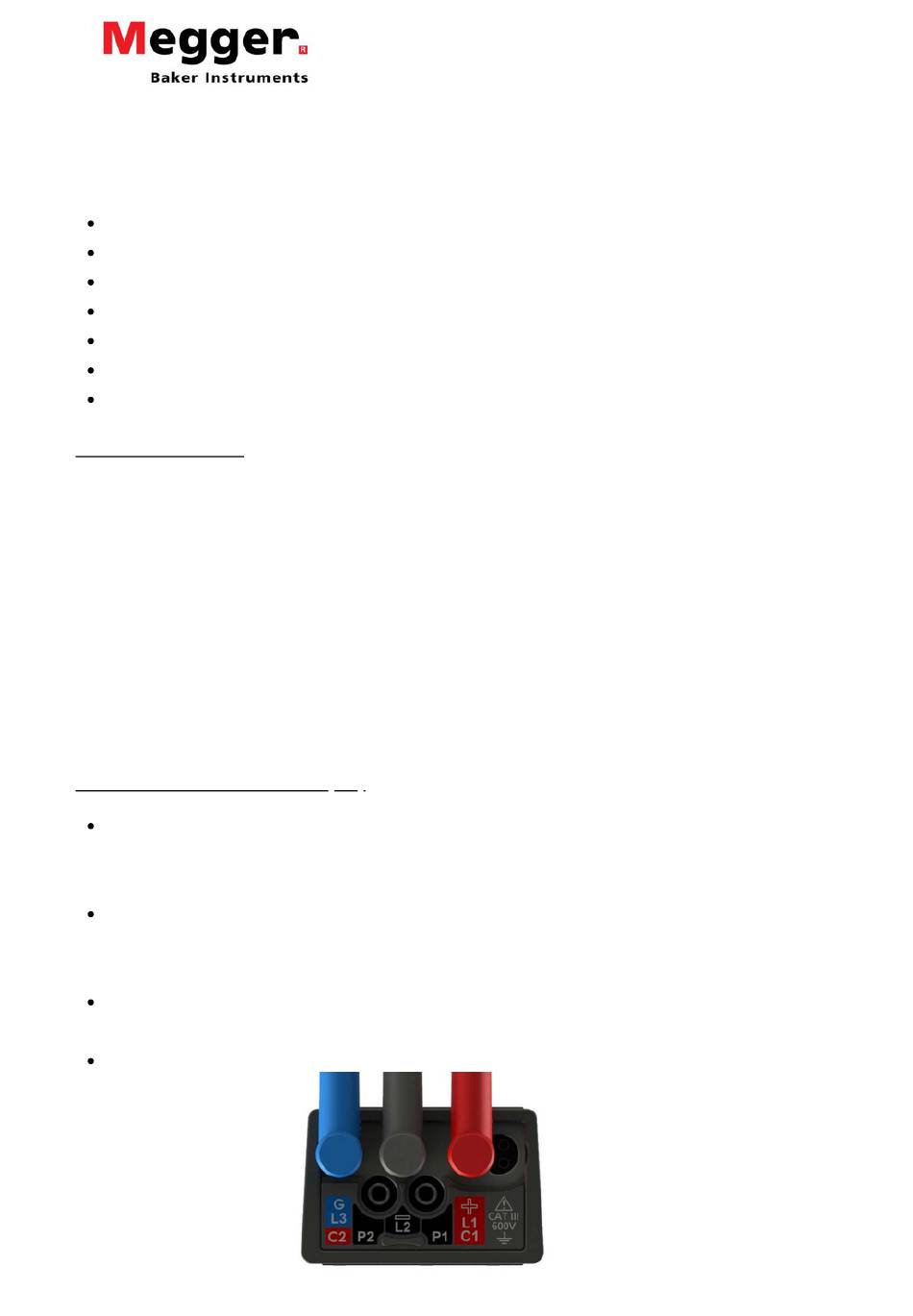

Connectez les fils noir et rouge au MTR105.
DISTRAME - Tél. : 03 25 71 25 83 - infos@distrame.fr - www.distrame.fr
Testeur de machines tournantes
MTR105
6
