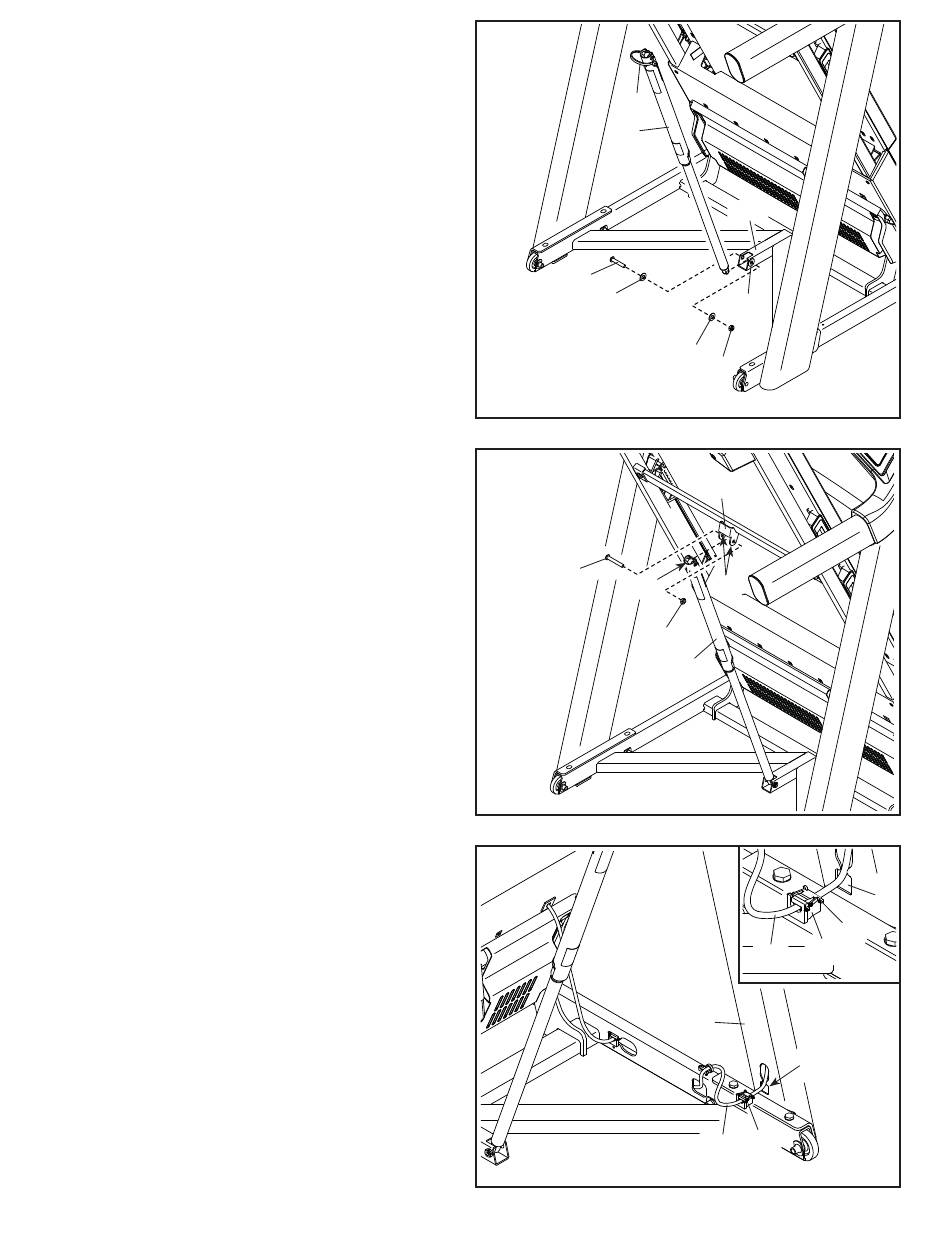

12. Retirez l'Écrou de Verrouillage de 5/16" (71),
les deux Rondelles de Friction de 3/8" (16) et
le Boulon de 5/16" x 1 3/4" (92) de la Base du
Montant (81). Remarque : si une des Bagues
de 5/16" (91) ressort, réinsérez-la.
Ensuite, orientez le Loquet de Rangement (29)
comme sur le schéma, puis attachez-le sur le
support sur la Base du Montant (81) à l'aide
du Boulon de 5/16" x 1 3/4" (92), des deux
Bagues de Friction de 3/8" (16) et de l' Écrou de
Verrouillage de 5/16" (71).
Enfin, soulevez le Loquet de Rangement (29)
jusqu'à la verticale, puis retirez l'attache (N).
13. Retirez l'Écrou de Verrouillage de 5/16" (71) et
le Boulon de 5/16" x 2 1/4" (39) du support sur la
Barre Transversale du Loquet (93).
Ensuite, alignez la partie supérieure du Loquet
de Rangement (29) avec le support de la Barre
Transversale du Loquet (93), puis enfoncez le
Boulon de 5/16" x 2 1/4" (39) dans le support
et le Loquet de Rangement. Ceci fera sortir
une bague d'espacement (O) du Loquet de
Rangement ; jetez la bague d'espacement.
Remarque : si une des Bagues de 5/16" (91)
ressort, réinsérez-la.
Ensuite, serrez l'Écrou de Verrouillage de 5/16"
(71) sur le Boulon de 5/16" x 2 1/4" (39). Ne
serrez pas excessivement l'Écrou ; le Loquet
de Rangement (29) doit pouvoir pivoter.
14. Orientez le Passe-fil Carré (68) comme sur le
schéma, puis fermez-le autour du Fil du Montant
(74). Ensuite, insérez la languette (K) sur le
Passe-fil Carré dans le trou carré (L) sur le
Montant Droit (73), puis enfoncez le Passe-fil
Carré dans le trou carré.
Référez-vous à l'étape 10. Serrez fermement
les deux Attaches en Plastique (45) puis couper
les bouts avec précaution.
12
N
29
92
16
13
39
O
14
13
81
91
16
71
93
91
71
29
68
74
73
L
68
74
L
K
