SECTION 6: Autonome MODES DE FONCTIONNEMENT
SECTION 6: AUTONOME MODES DE FONCTIONNEMENT
Les chaudières Benchmark E sont capables de fonctionner dans l'un des quatre modes suivants :
•
Réinitialisation de l'air extérieur
•
Consigne constante
Les sections suivantes fournissent des descriptions de chacun de ces modes de fonctionnement. Tous les
paramètres liés à la température sont à leurs valeurs par défaut d'usine, ce qui fonctionne bien dans la
plupart des applications. Cependant, il peut être nécessaire de modifier certains paramètres pour adapter
l'appareil à l'environnement du système. Après avoir lu cette section, les paramètres peuvent être
personnalisés pour répondre aux besoins de l'application spécifique.
6.1 Mode de réinitialisation de l'air extérieur
Le mode de fonctionnement Réinitialisation de l'air extérieur est basé sur la température de l'air
extérieur. À mesure que la température de l'air extérieur diminue, la température du collecteur
d'alimentation augmente et vice versa. Pour ce mode, il est nécessaire d'installer un capteur d'air
extérieur. Pour activer ce mode de fonctionnement, allez dans Paramètres > Configuration avancée >
Mode autonome > Paramètres de l'application et sélectionnez Réinitialisation de l'air extérieur comme
mode de fonctionnement.
6.1.1 Installation du capteur de température de l'air extérieur
Le capteur de température de l'air extérieur doit être installé du côté nord du bâtiment, dans un endroit
où la température moyenne de l'air extérieur est prévue. Le capteur doit être protégé des rayons directs
du soleil, ainsi que de l'impact direct des éléments. Si un couvercle ou un écran est utilisé, il doit permettre
la libre circulation de l'air. Le capteur peut être monté jusqu'à 200 pieds (61 m) de l'appareil. Les
connexions sont établies à la carte d'entrée/sortie (E/S).
Le capteur de température de l'air extérieur doit être connecté aux bornes AIR EXTÉRIEUR + et AIR
EXTÉRIEUR - de la carte d'E/S. Utilisez des fils blindés de 16 à 24 AWG pour les connexions.
Pour de plus amples renseignements sur le câblage, voir la section 2.9.1.
6.1.2 Démarrage du mode de réinitialisation extérieur
REMARQUE : Il est nécessaire d'avoir un capteur extérieur pour la réinitialisation extérieure. Un capteur de
collecteur PT1000 ou un capteur d'alimentation de chaudière peut être utilisé selon la configuration de l'usine.

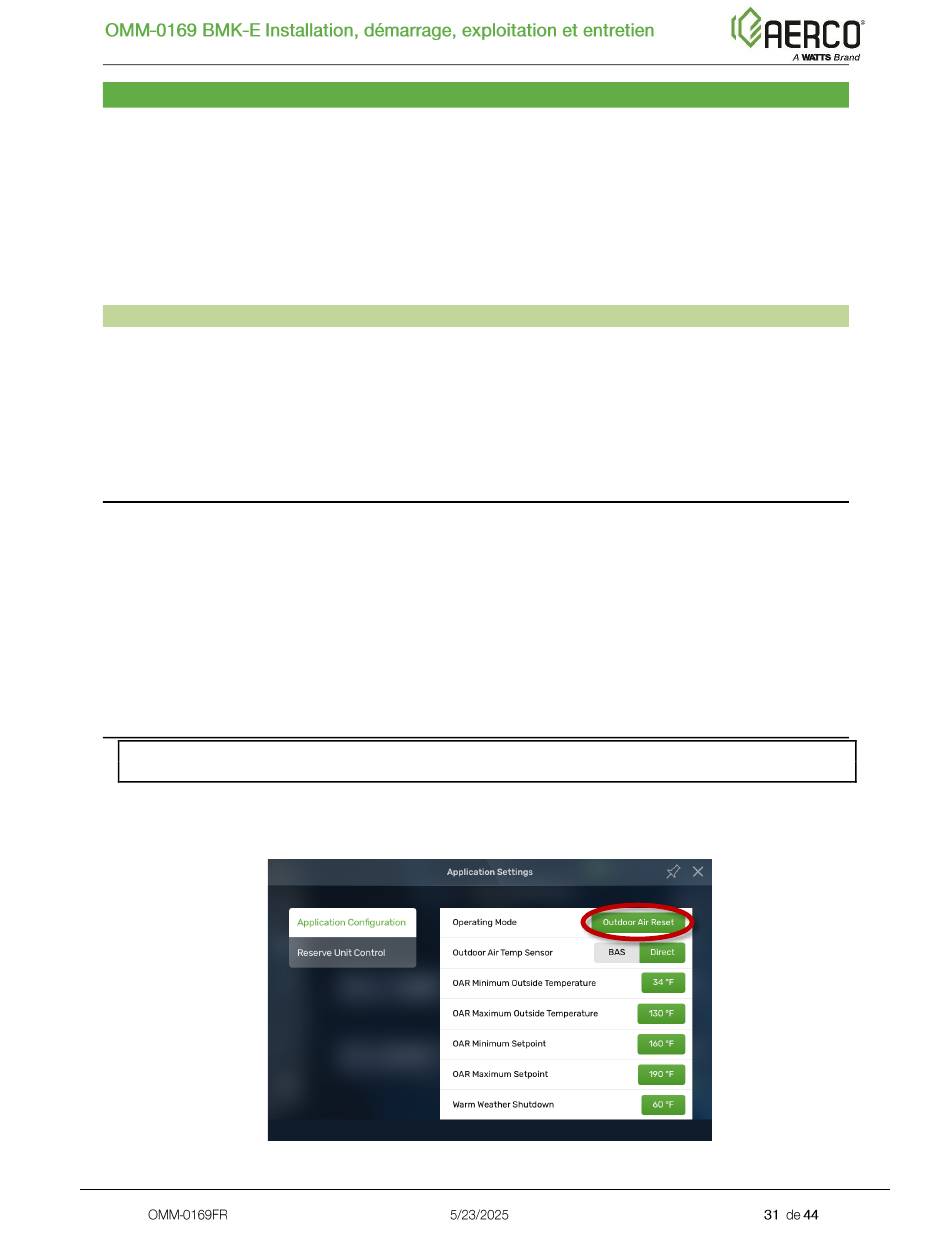

1. Accédez à : Settings > Advanced Setup > Standalone Mode > Application Settings
2. Appuyez sur le paramètre Operating Mode et choisissez Outdoor Air Reset.
Graphique 4-1: Réinitialisation de l'air extérieur
•
Point de consigne à distance (point BAS)
•
Consigne à distance (entrée analogique)
