SECTION 4: Démarrage initial
TAILLE DE FIL REQUISE
Cote du porte-fusible
du contacteur
600 V à 60 A
EXIGENCES DE COUPLE
Taille du fil
Terminal Type
6 AWG
ENCADRÉ
3 Ø AMPÈRES PAR
ÉLÉMENT
AMPÈRES
KW-TENSION
PAR JAMBE
18 kW-600 V
18
18 kW-480V
22
TABLEAU 2
REMARQUE : Les éléments sont généralement câblés aux contacteurs en groupes, afin de maintenir une
consommation d'ampérage de près de 50 ampères par contacteur, mais pas plus de ceux-ci.

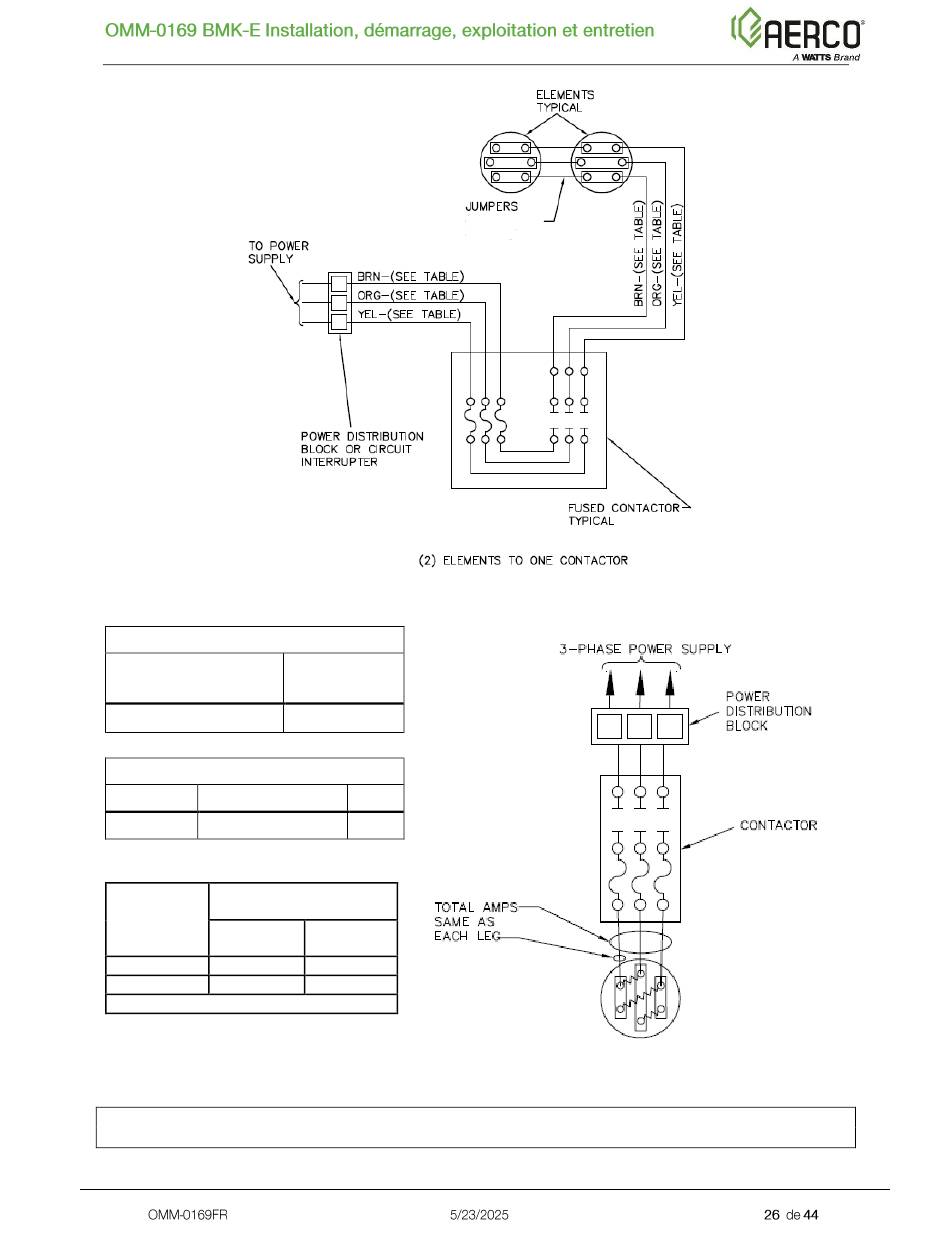

Graphique 4-4: Câblage triphasé typique
Taille du fil
6 AWG
In-lb
45
AMPÈRES
TOTALES
18
22
Graphique 4-5: Câblage triphasé typique
