SECTION 2: INSTALLATION
Blocs de
distribution
Borniers
Séquenceur de scène
Relais à semi-conducteurs
Contacteurs
d'éléments

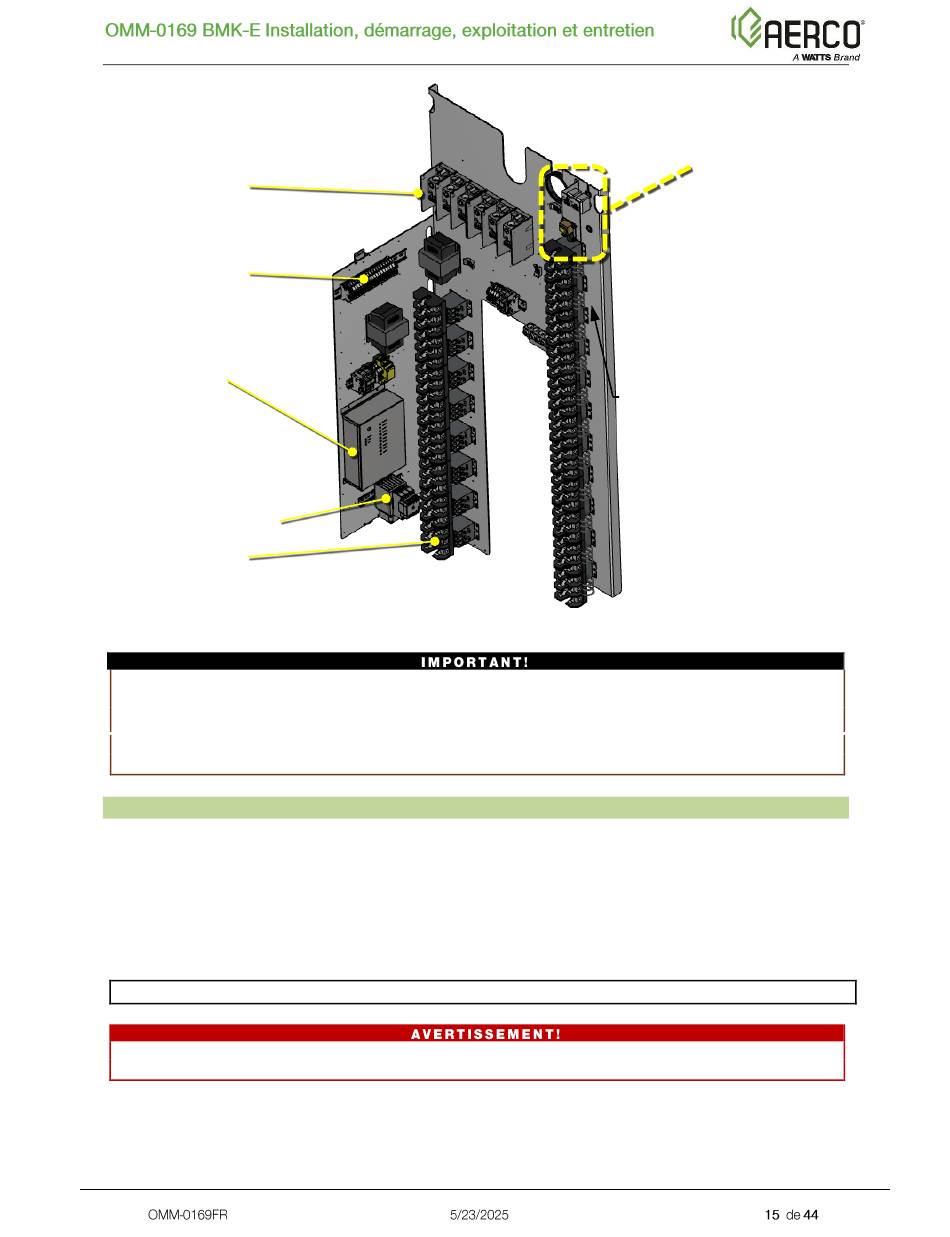

Composants du panneau de commande et d'alimentation de la BMK E
Figure 2-7 :
• Tous les conduits électriques et la quincaillerie doivent être installés de manière à ne pas gêner le retrait des
couvercles de l'unité, à empêcher l'entretien ou à empêcher l'accès entre l'unité et les murs ou une autre
unité.
• Tous les conduits électriques et la quincaillerie doivent être installés de manière à ne pas gêner le retrait des
couvercles de l'unité, à empêcher le service ou à empêcher l'accès entre l'unité et les murs ou autre.
2.9 Câblage de contrôle sur le terrain – Carte d'E/S
Chaque unité est entièrement câblée d'usine avec un système de contrôle de fonctionnement interne.
Aucun câblage de contrôle sur le terrain n'est requis pour un fonctionnement normal. Cependant, le
contrôleur Edge utilisé avec ces unités Benchmark E permet des fonctions de contrôle et de surveillance
supplémentaires. Les connexions de câblage pour ces fonctions sont effectuées sur la carte
d'entrée/sortie (E/S), située à l'arrière de la porte avant, et les borniers situés sur le panneau de
commande et d'alimentation. Tout le câblage sur le terrain est installé à partir de l'arrière du panneau en
acheminant les fils à travers l'une des quatre bagues fournies sur les côtés de la carte d'E/S.
REMARQUE : Utilisez la figure ci-dessous pour déterminer les fonctions des connexions de la carte d'E/S.
NE PAS faire de connexions aux bornes du boîtier d'E/S étiquetées « NON UTILISÉ ». Tenter de le faire peut
endommager l'équipement.
⚠
Réinitialisation
automatique
Réinitialisation manuelle
