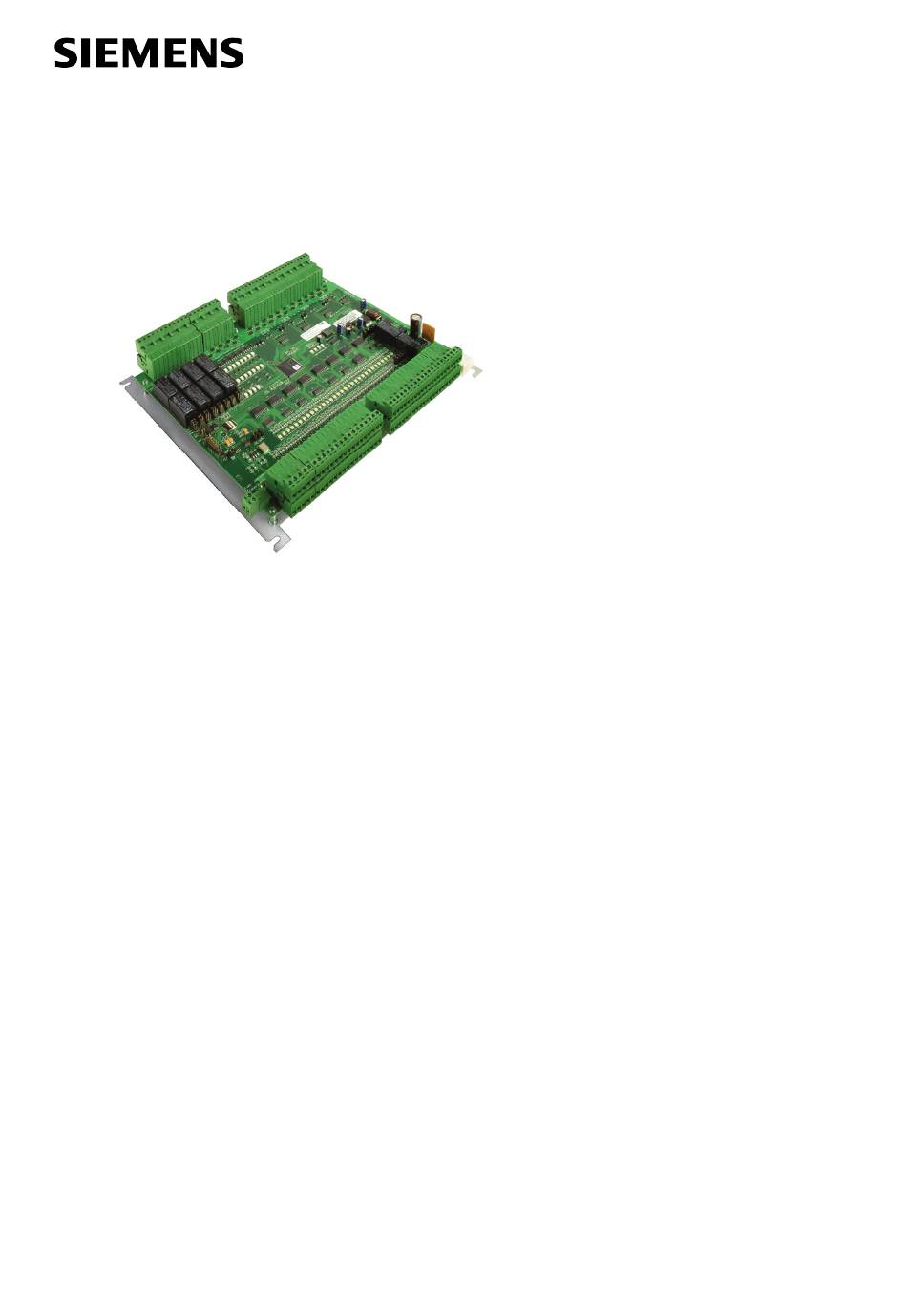

- Page 1 SiPass integrated ADE5300 Manuel d’installation Siemens AB Security Products...
- Page 2 Data and design subject to change without notice. / Supply subject to availability. © 2012 Copyright by Siemens AB Nous nous réservons tous les droits sur ce document et le sujet traité dans ce dernier. En acceptant le document, l'utilisateur reconnaît ces droits et accepte de ne pas publier le document ni de divulguer le sujet dont il traite en tout ou partie, de ne pas le remettre à...
-
Page 3: Table Des Matières
Câblage des lecteurs ................11 Câblage des entrées supervisées............11 Entrées FOR ...................12 Cavaliers ....................13 DELs .......................14 Spécifications des câbles ..............15 Programmation et téléchargement du firmware ........15 Mise au rebut ..................16 10.1 Enregistrement de mise au rebus trié .............16 Siemens AB Security Products 12.2011... - Page 4 Siemens AB Security Products 12.2011...
-
Page 5: Description Du Produit
Description du produit Description du produit L'ADE5300 est un module d'interface pour lecteur utilisé dans le cadre d'une solu- tion de contrôle d'accès et de sécurité SiPass integrated de Siemens. Il assure l'in- terface entre l'AC5100 (ACC - Advanced Access Controller) et jusqu'à huit lec- teurs/portes. -
Page 6: Spécifications Techniques
La consommation des lecteurs n’est pas incluse!) Communications FLN RS-485 deux fils, semi-duplex Interfaces Lecteur 8 x Interfaces Wiegand, ou 1 x Interface Siemens RS-485 pour connecter jus- qu’à huit lecteurs Sortie gâche 8 x Relais, 2 A @ 30 Vcc Sortie auxiliaire 8 x Collecteurs ouverts 100 mA @ 9.7 –... -
Page 7: Dimensions
S24246-A2500-A1 Eight Reader Interface 1.3 kg Contenu de l’emballage 1 x ADE5300 monté sur son support 1 x pochette d’accessoires (résistances pour la supervision des entrées) 1 x manuel d’installation en Anglais 1 x manuel d’installation en Allemand Siemens AB Security Products 12.2011... -
Page 8: Installation
Instructions de montage Retirez l'ADE5300 de son carton et jetez les matériaux d'emballage. Placez l'ADE5300 (support) contre la surface à laquelle il doit être fixé et mar- quez l'emplacement des positions de montage. Si l'ADE5300 est installé dans un boîtier (configuration recommandée), il vous suffit d'aligner le support de l'ADE5300 avec les trous pratiqués sur le fond du... -
Page 9: Câblage Et Leds
Branchez chaque lecteur Wiegand au port READER approprié ou les lec- teurs SIEMENS RS485 au port SRB RS485. Il est possible de monter en série jusqu'à huit lecteurs RS485 Siemens (d'un lecteur à un autre) dans le cadre d'une même connexion. - Page 10 Câblage et LEDs 11. Vérifiez tous les cavaliers. Pour plus d’information, voir chapitre 7.6 :Cavaliers. 12. Vérifiez tous les branchements, y compris la polarité de chaque connexion. Une fois tous les branchements vérifiés, vous pouvez alimenter l'ADE5300. Siemens AB Security Products 12.2011...
-
Page 11: Ports
Isolez le blindage du côté de l’entrée (ex. contact porte), ne pas le connecter. DC: contact porte R: résistances de fin de ligne chacune 22 kOhm Fig. 2 Câblage d’une entrée supervisée FOR: Fire Override Siemens AB Security Products 12.2011... -
Page 12: Entrées For
Câblage et LEDs Entrées FOR ADE5300 Périphérique Connecteur Remarque Système incendie Sortie système incendie: Entrée FOR (+ UB) (mode normal) Système incendie OK +12 V En cas d’alarme feu ou de dys- fonctionnement Système incendie Sortie système incendie: Entrée FOR... -
Page 13: Cavaliers
Remarque : Ce cavalier ne doit être placé que sur les unités situées en fin de lignes de bus. LK27 RÉINITIALISATION Réinitialise l’ADE5300 sans effacer le firmware: Débranchez l’alimentation de l’unité pour 1 seconde ou – Fermez la barrette 27, attendez que le témoin d'activité s'éteigne et retirez le cavalier LK27. -
Page 14: Dels
2. DEL clignotant lentement (environ une fois par sec): Firmware est chargé. FLN COM La DEL clignote chaque fois que l’ ADE5300 envoi un message à l’AC5100. SRB COM La DEL clignote quand l’ADE5300 reçoit un message d’un lecteur de carte RS485. -
Page 15: Spécifications Des Câbles
étamé polyéthylène Programmation et téléchargement du firmware L'ADE5300 est programmé au moyen du logiciel SiPass integrated via l'AC5100 ou au moyen de l'application FLN Configurator Field Service Tool. Reportez-vous au Manuel de l'utilisateur approprié pour de plus amples informations. Siemens AB Security Products 12.2011... -
Page 16: Mise Au Rebut
10.1 Enregistrement de mise au rebus trié N’est pas nécessaire. Siemens AB Security Products 12.2011... - Page 18 Issued by Siemens AB © 2012 Copyright by Siemens AB Infrastructure & Cities Security Products Les données et la conception peuvent être modifiées sans préavis. International Headquarters La fourniture du produit dépend de sa disponibilité. Englundavägen 7 SE-171 24 Solna Tel.
