Mise en service
• Mettez le répartiteur du circuit
électrique hors tension et, le cas
échéant, recouvrez les parties sous
tension.
• Débranchez le conducteur corres-
pondant du Homematic IP Wired
Bus entrant.
• Retirez le cache de l'armoire de dis-
tribution.

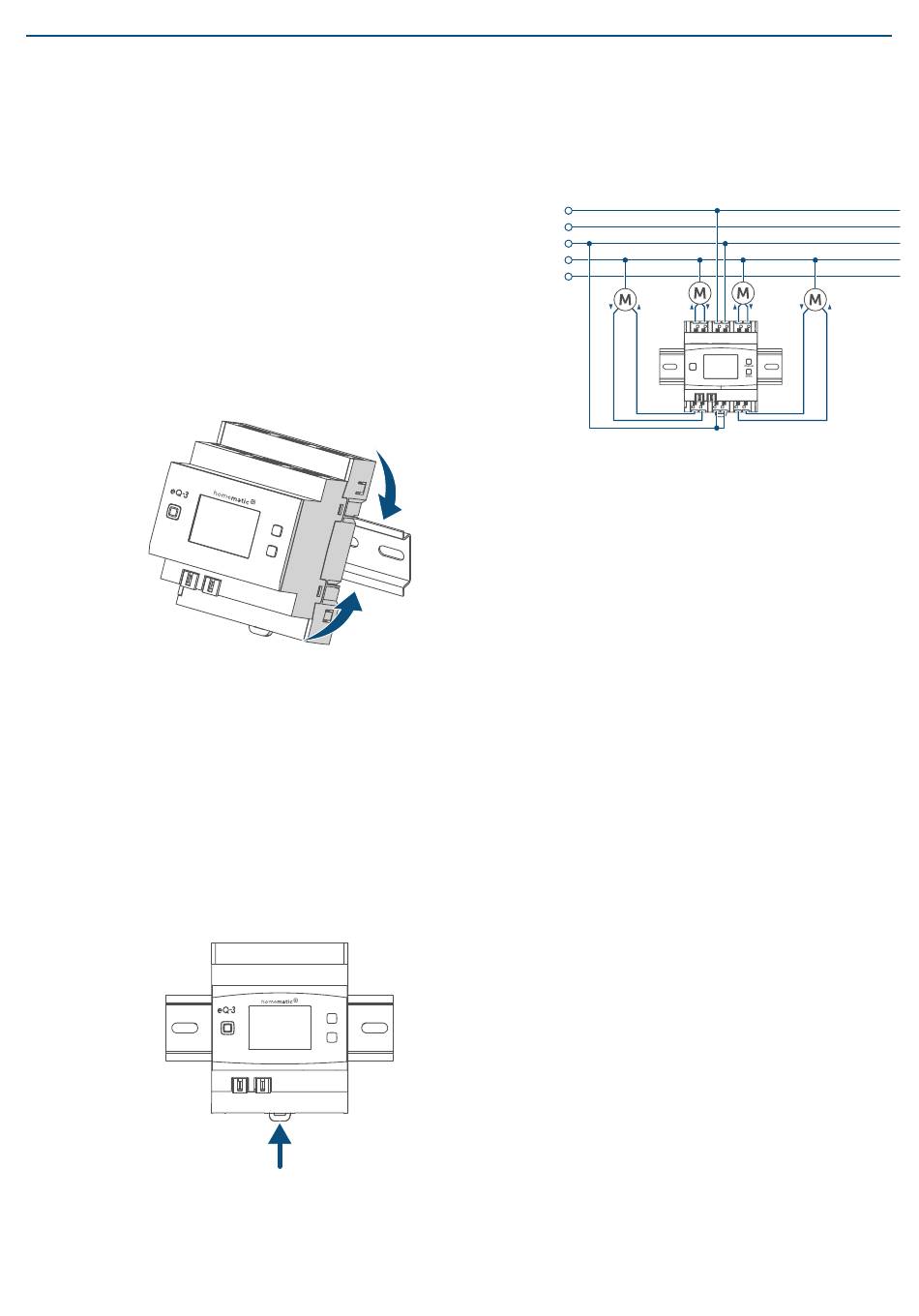

• Placez l'appareil sur le profilé cha-
peau.
Figure 4
• Veillez à ce que l'inscription sur
l'appareil et sur l'écran soit bien vi-
sible pour vous.
• Veillez à ce que le ressort d'arrêt
soit complètement enclenché lors
du montage et à ce que l'appareil
soit bien fixé sur le rail.
Figure 5
• Câblez l'appareil conformément au
schéma de connexion et respectez
les consignes d'installation
tructions d'installation, page
L1
L2
L3
N
PE
Figure 6
• Raccordez les conducteurs de
phase aux bornes correspondantes
pour le canal désiré. Il est pos-
sible de raccorder n'importe quel
conducteur de phase (L1, L2, L3)
aux bornes d'entrée du réseau.
• Raccordez le conducteur de phase
commuté à la borne correspon-
dante pour le canal désiré pour le
démarrage du moteur.
• Raccordez le conducteur de phase
commuté à la borne correspon-
dante pour le canal désiré pour l'ex-
tinction du moteur.
• Branchez le câble de raccordement
de bus au raccord de bus 1 ou au
raccord de bus 2 et connectez tous
les autres appareils Wired avec le
bus.
cf. Ins-
7.
9
