Fonction et aperçu de l'appareil
4 Fonction et aperçu de
l'appareil
L'actionneur de store Homematic IP Wi-
red 4 canaux peut être facilement mon-
té sur un rail DIN dans une armoire de
distribution. Une fois en place, il per-
met d'actionner les stores vénitiens, vo-
lets roulants ou stores bannes raccor-
dés par le biais de quatre canaux sans
potentiel indépendants. Cet actionneur
de store vénitien permet de contrôler les
systèmes d'entraînement de stores vé-
nitiens, de volets roulants et de stores
bannes en tout confort avec des touches
programmées, des télécommandes radio
ou l'application gratuite Homematic IP. Il
est de plus également possible de com-
mander ces dispositifs directement au
moyen de touches ou d'interrupteurs
raccordés classiques.

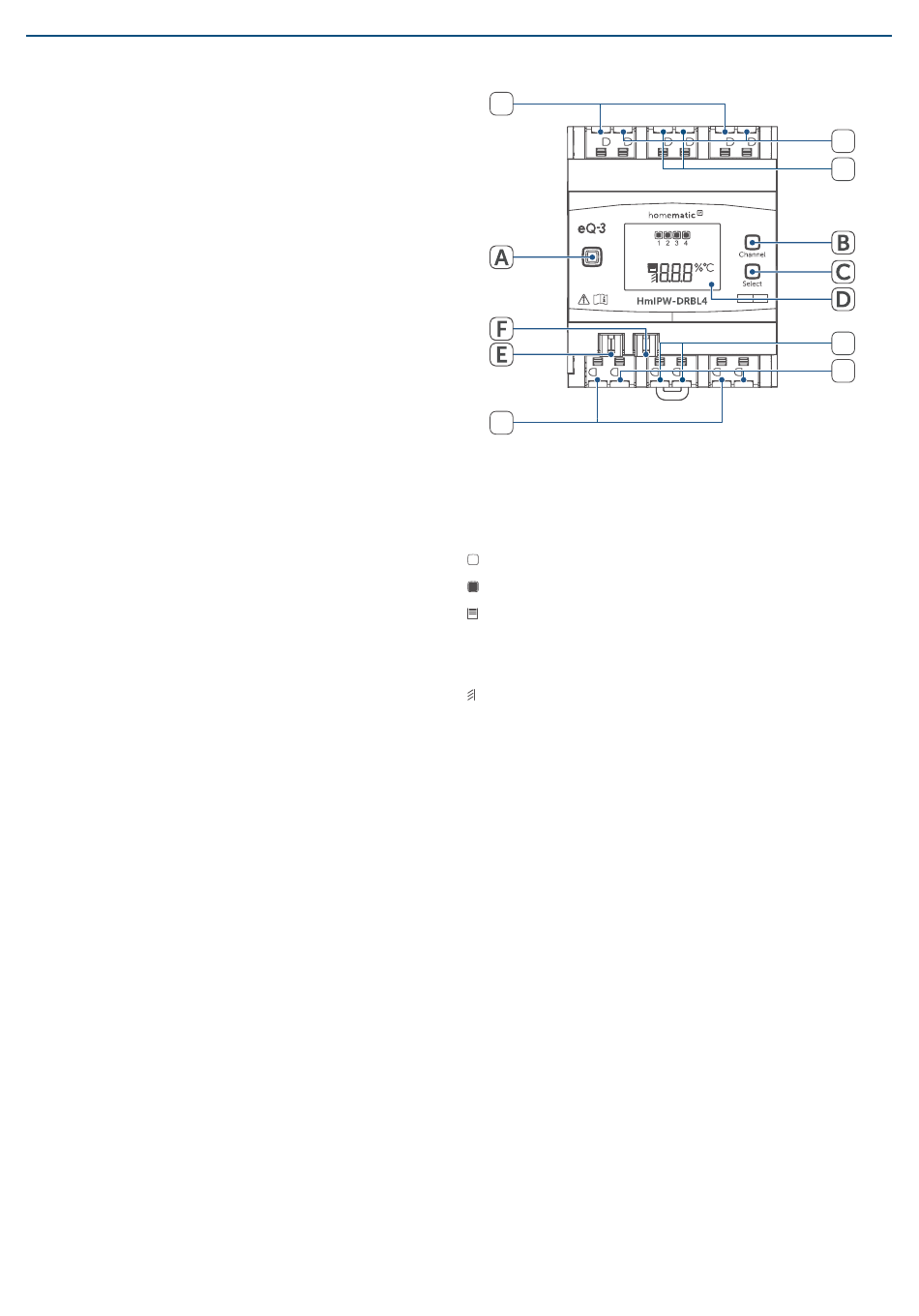

Aperçu de l'appareil
A) Touche système (LED de l'appareil)
B) Touche Channel
C) Touche Select
D) Écran LCD
E) Connexion bus 1
F) Connexion bus 2
G) Bornes de raccordement pour
conducteur de phase
H) Bornes de raccordement pour
conducteur de phase couplé, pour
démarrer le moteur
I)
Bornes de raccordement pour
conducteur de phase couplé, pour
éteindre le moteur
H
RX
TX
H
Figure 2
Aperçu de l'écran
Canal désactivé
Canal activé
Hauteur du store vénitien ou du
volet roulant sur le canal sélec-
tionné
Position des lamelles du store vé-
nitien sur le canal sélectionné
%
Indication en pourcentage (activé
quand la hauteur, la position des
lamelles est affichée)
RX
Des données sont reçues par le
bus
TX
Des données sont envoyées par
le bus
°C
Indication de température (dans
l'appareil)
V
Indication de tension (tension
d'entrée ou de sortie sur les
bornes du bus)
I
G
V
G
I
