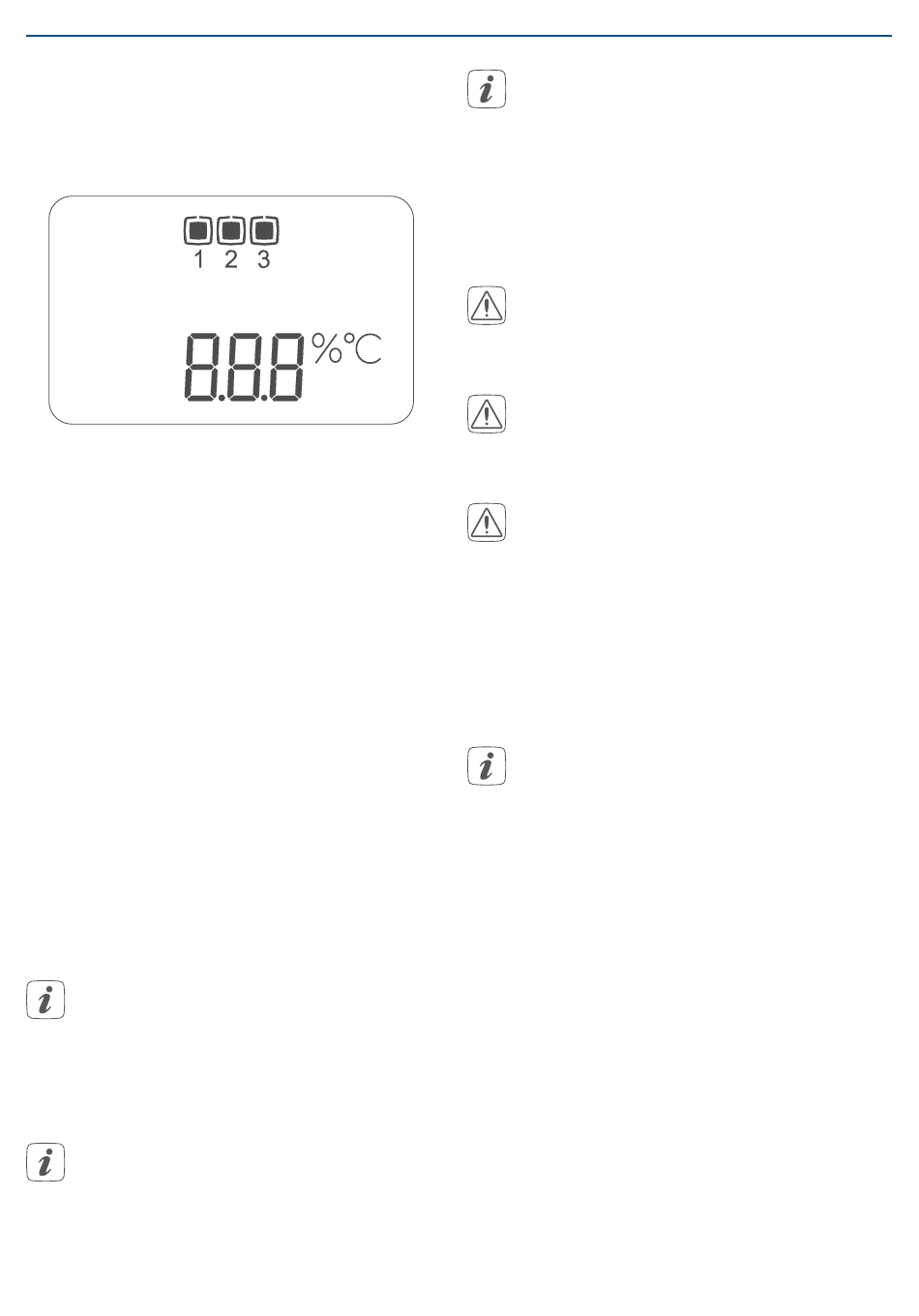

Fonction et aperçu de l'appareil
V
Indication de tension (tension
d'entrée ou de sortie sur les
bornes du bus)
RX
TX
Figure 3
5 Informations générales sur
le système
Cet appareil fait partie du système Smart
Home de Homematic IP et commu-
nique par le biais du protocoleHome-
matic IP. Le fonctionnement nécessite
une connexion à un point d'accès Wired
Homematic IP. Pour de plus amples in-
formations sur la configuration système
requise et la planification de l'installation,
consultez le document Homematic IP
Manuel du système
Vous trouverez tous les documents
techniques et toutes les mises à jour sur
www.homematic-ip.com.
6 Mise en service
Pour l'utilisation de l'appareil,
vous devez d'abord mettre un
Homematic IP Wired Access Point
(HmIPW-DRAP) en service.
6.1
Instructions d'installation
Veuillez lire attentivement cette
section avant de procéder à l'instal-
lation.
V
Wired.
Notez le numéro de l'appareil
(SGTIN) et le lieu d'installation de
l'appareil avant de l'installer, afin de
pouvoir l'affecter plus facilement
par la suite. Le numéro de l'appareil
est également inscrit sur l'autocol-
lant du code QR joint à l'appareil.
Lors de l'installation, respectez les
mises en garde indiquées à la sec-
tion
cf. Mises en garde, page
Respectez la longueur de dénu-
dage indiquée sur l'appareil pour les
conducteurs à raccorder.
Pour des raisons de sécurité
électrique, seul le câble de bus
Homematic IP Wired fourni ou un
câble de bus Homematic IP Wired
d'eQ-3 disponible comme acces-
soire dans une autre longueur doit
être utilisé pour le raccordement du
bus Homematic IP Wired.
Les conducteurs rigides peuvent
être enfichés directement dans la
borne pour le raccordement (tech-
nique Push-In). Appuyez sur le bou-
ton d'actionnement blanc en haut
de la borne pour raccorder des
conducteurs flexibles ou débran-
cher des conducteurs de tous types.
Si des modifications ou des travaux
doivent être réalisés au niveau de l'instal-
lation (p. ex. démontage, pontage d'in-
serts d'interrupteurs ou de prises) ou du
tableau basse tension en vue du mon-
tage ou de la pose de l'appareil, il faut
impérativement respecter les consignes
de sécurité suivantes :
3.
8
