Mise en service
• Mettez le répartiteur du circuit
électrique hors tension et, le cas
échéant, recouvrez les parties sous
tension.
• Débranchez le conducteur corres-
pondant du Homematic IP Wired
Bus entrant.
• Retirez le cache de l'armoire de dis-
tribution.
• Placez l'appareil sur le profilé cha-
peau.

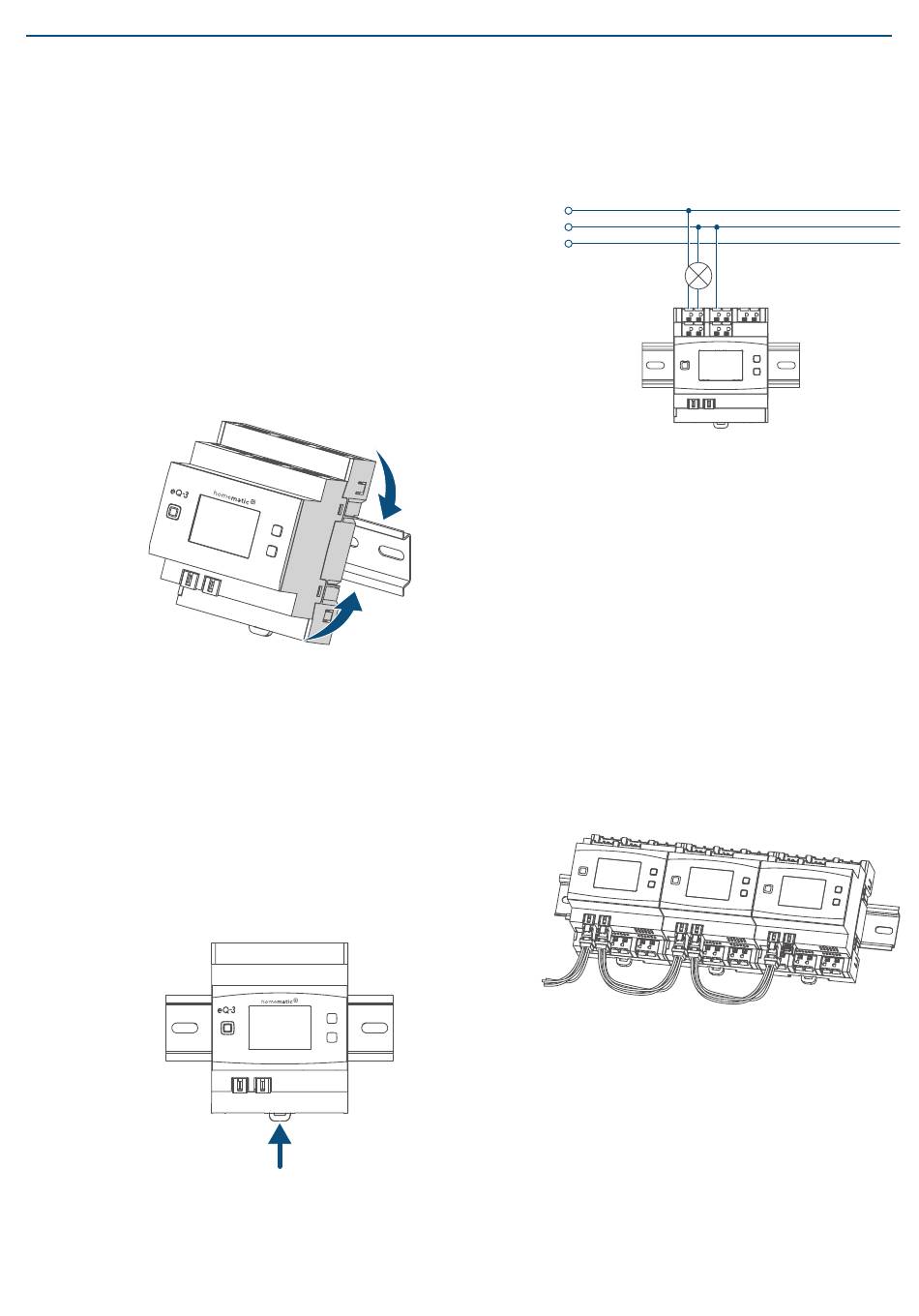

Figure 4
• Veillez à ce que l'inscription sur
l'appareil et sur l'écran soit bien vi-
sible pour vous.
• Veillez à ce que le ressort d'arrêt
soit complètement enclenché lors
du montage et à ce que l'appareil
soit bien fixé sur le rail.
Figure 5
• Câblez l'appareil conformément au
schéma de connexion et respectez
les consignes d'installation
tructions d'installation, page
L
N
PE
Figure 6
• Raccordez le conducteur de phase
ainsi que la phase à intensité va-
riable (vers le consommateur) ain-
si que le conducteur neutre aux
bornes correspondantes.
• Branchez le câble de raccordement
de bus au raccord de bus 1 ou au
raccord de bus 2 et connectez tous
les autres appareils Wired avec le
bus.
Figure 7
• Mettez l'obturateur bus fourni en
place lorsque vous n'utilisez pas le
raccord de bus 1 ou le raccord de
bus 2.
cf. Ins-
8.
