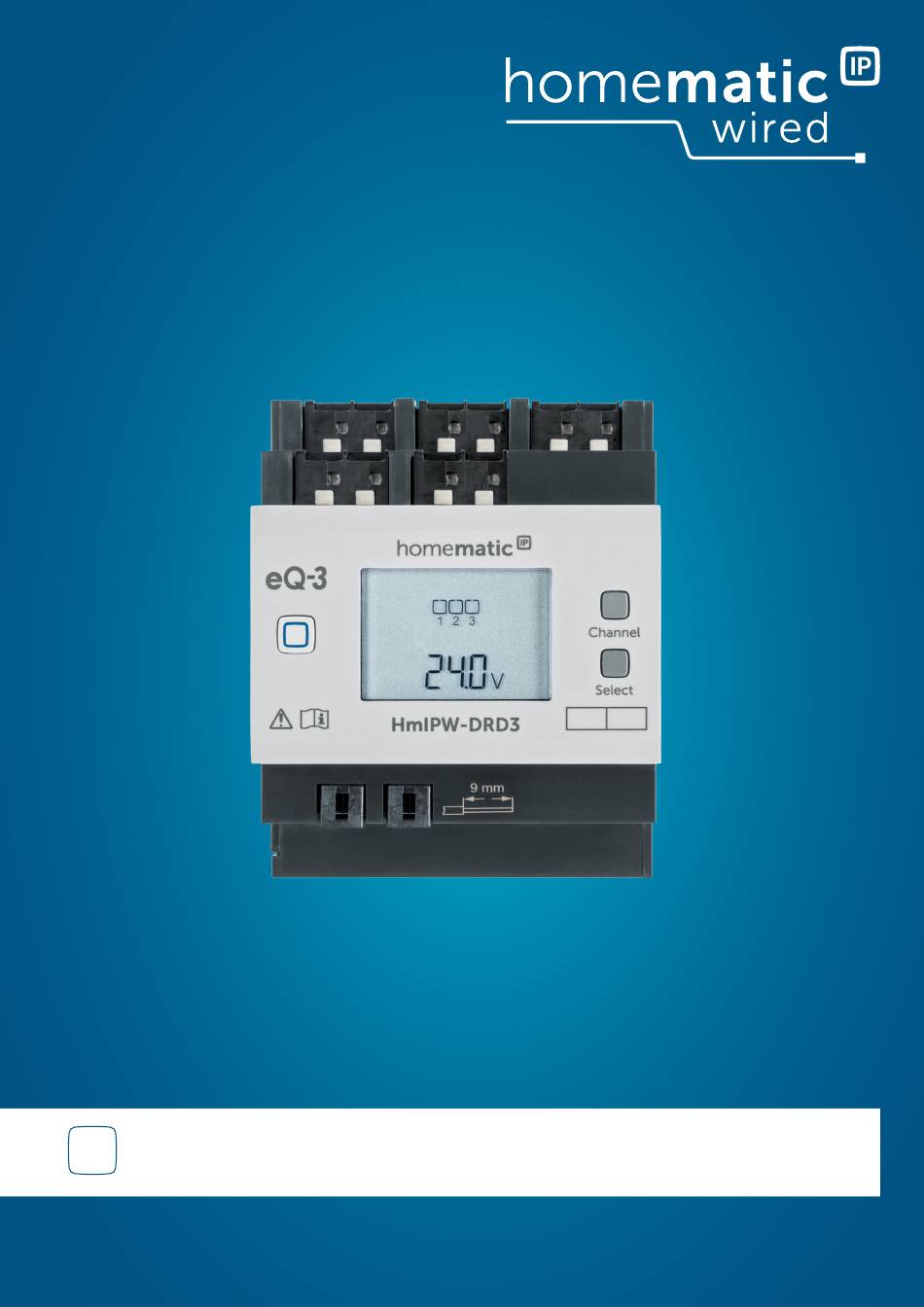

- Page 1 Actionneur de variateur Wired 3 canaux HmIPW-DRD3 Notice d'installation et d'emploi...
- Page 2 Sommaire Sommaire 1 Contenu de la livraison..................3 2 Remarques concernant le mode d’emploi.............3 3 Mises en garde..................... 3 4 Fonction et aperçu de l’appareil...............7 5 Informations générales sur le système............8 6 Mise en service.....................8 6.1 Instructions d’installation....................8 6.2 Choix de l’alimentation....................9 6.3 Montage et installation....................9 6.4 Programmation sur une centrale................
- Page 3 Lisez attentivement la présente no- être dangereux pour les enfants. Te- tice avant de mettre votre appareil nez le matériel d’emballage hors de Homematic IP Wired en service. Conser- portée des enfants et éliminez-le vez la notice pour pouvoir vous y référer immédiatement.
- Page 4 Mises en garde Une utilisation non conforme de N’utilisez pas d’ampoules à varia- l’appareil avec une charge supé- teur intégré. Le raccordement d’am- rieure au courant nominal ou à la poules à variateur intégré peut en- puissance nominale indiqués (sur- dommager ou détruire l’appareil et/ charge) entraîne son extinction au- ou l’ampoule.
- Page 5 L’appareil est prévu exclusive- ment pour une utilisation sur le Respectez les types et les sec- bus Homematic IP Wired. Le bus tions de câble admissibles dans ce Homematic IP Wired est un circuit contexte lors du branchement aux électrique SELV.
- Page 6 Mises en garde Lors du fonctionnement avec des sources lumineuses à LED de 230 V, noter qu’un grand nombre d’entre elles ont tendance à luire ou à fla- sher à l’état éteint en raison de leur très faible courant absorbé.
- Page 7 Bornes de raccordement pour le Dans le système Homematic IP Wired, conducteur de phase l’actionneur de variateur peut allumer ou éteindre facilement des lampes ou d’autres dispositifs d’éclairage ou régler leur intensité...
- Page 8 IP. Le fonctionnement nécessite être utilisé pour le raccordement du une connexion à un point d'accès Wired bus Homematic IP Wired. Homematic IP. Pour de plus amples in- formations sur la configuration système Les conducteurs rigides peuvent requise et la planification de l'installation, être enfichés directement dans la...
- Page 9 L'alimentation électrique de l'appareil cien ! est assurée exclusivement par le bus *Connaissances spécialisées requises Wired de Homematic IP. Le bus est ali- pour l’installation : menté par le Wired Access Point de Pour effectuer l'installation, les connais- Homematic IP (HmIPW-DRAP) Bedie- sances spécialisées suivantes sont exi-...
- Page 10 échéant, recouvrez les parties sous les consignes d'installation cf. Ins- tension. tructions d’installation, page • Débranchez le conducteur corres- pondant du Homematic IP Wired Bus entrant. • Retirez le cache de l’armoire de dis- tribution. • Placez l’appareil sur le profilé cha- peau.
- Page 11 • Mettez le fusible du bâtiment du commande simples (par ex. à des circuit électrique sous tension. fins de test) sont à votre disposition • Enclenchez le Homematic IP Wired directement sur l’appareil. Bus pour activer le mode d'appren- tissage de l’appareil.
- Page 12 Homematic IP Wired sur une cen- trale Homematic IP (existante). Pro- grammez pour cela le point d'ac- Figure 8 cès Wired Homematic IP sur la cen- trale Homematic IP (déjà existante) Le type de touche système dépend conformément aux notices d’emploi de votre appareil.
- Page 13 °C) – Affichage vide Figure 9 : Appuyer sur la touche de sélection du mode Si vous avez effectué l’apprentissage de l’appareil sur l’application Homematic IP, vous disposez de configurations supplé- Select mentaires dans les paramètres de l’appa- reil : •...
- Page 14 Élimination des défauts Codes de clignotement et affichages à l'écran Code de clignotement/af- Signification Solution fichage à l’écran Brille 1x en orange et 1x Test d’affichage Une fois que le test d’affi- en vert (après la mise sous chage s’efface, vous pou- tension du bus Wired) vez continuer.
- Page 15 Élimination des défauts Code de clignotement/af- Signification Solution fichage à l’écran E12* Canal surchargé Respectez la puissance de commutation maximale et réduisez en conséquence la charge raccordée au canal correspondant. E13* Communication avec le Contrôlez l’alimentation canal du variateur pertur- en tension du canal tou- bée ché.
- Page 16 Restauration des réglages d’usine 9 Restauration des réglages Déconnectez impérativement la d’usine tension secteur (débranchez le Les réglages d'usine de l'appareil coupe-circuit !) avant de travailler peuvent être restaurés. Si l'appareil a sur le compartiment des bornes ou été programmé sur une centrale, les de procéder au montage ou au dé- configurations sont automatique- montage de l'appareil ! Toute in-...
- Page 17 Élimination 11 Élimination Ce symbole signifie que l’appareil ne doit pas être éliminé avec les or- dures ménagères, les déchets ré- siduels ou les déchets recyclables. Afin de protéger la santé et l'envi- ronnement, vous êtes tenu de rap- porter le produit et toutes les pièces électroniques comprises dans la li- vraison auprès d'un point de col- lecte communal des déchets d'ap-...
- Page 18 Caractéristiques techniques 12 Caractéristiques techniques Désignation abrégée HmIPW-DRD3 Tension d’alimentation 24 VCC, ±5 %, SELV Canaux de la tension d’alimentation 230 V/50 Hz Classe de protection Type de protection IP20 Température ambiante -5 - +40 °C Poids 196 g Dimensions (l x H x P) (4HP) 72 x 90 x 69 mm Courant absorbé...
- Page 19 Téléchargement gratuit de l'application Homematic IP ! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
