PCE Instruments PCE-N27D Mode D'emploi page 5

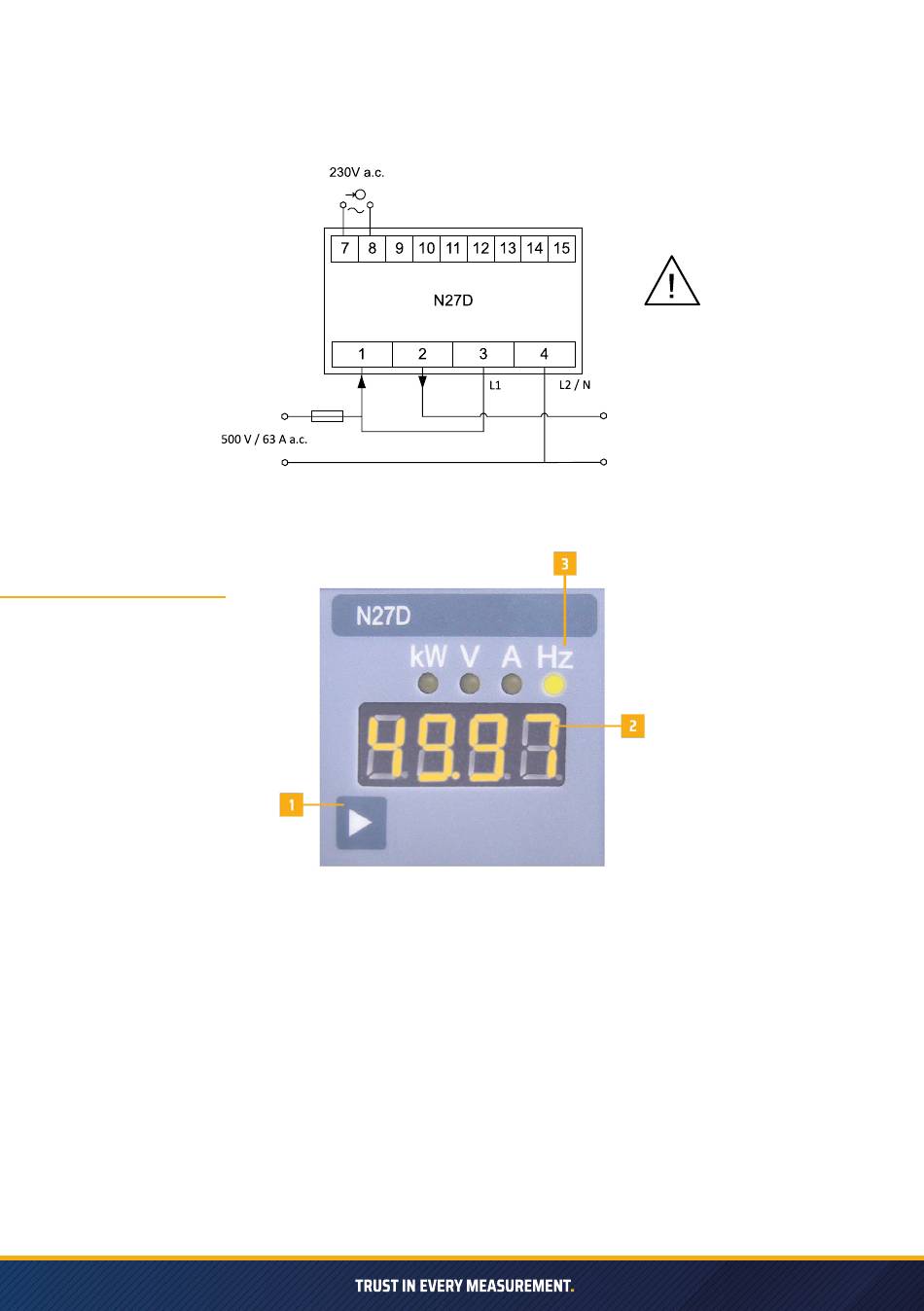

Schéma de raccordement externe
L'alimentation électrique doit être raccordée à l'aide d'un conducteur à deux fils de section appropriée,
protégé par un fusible d'installation.
MANIPULATION
1 - Modifier la valeur affichée
2 - Valeur mesurée
3 - Unité de la valeur affichée
Après avoir connecté les signaux externes et mis l'appareil sous tension, l'appareil de mesure affiche le
nom n27d et la version du logiciel. La grandeur standard – tension – s'affiche ensuite. La grandeur affichée
peut être modifiée en appuyant sur la touche PLAY. Si la touche est enfoncée pendant plus de 3 secondes,
le texte SAvE s'affiche et la grandeur affichée est enregistrée comme grandeur standard. Après la mise
sous tension, l'appareil de mesure affiche la grandeur standard.
Si la tension se trouve dans la plage de mesure, la fréquence est déterminée à partir de la tension, sinon
elle est déterminée à partir du courant.
