INSTALLATION

Montage

L'appareil de mesure est prévu pour être monté sur un rail de 35 mm conformément à la norme EN 60715.
L'appareil de mesure est équipé de bornes permettant le raccordement de câbles externes présentant les
sections suivantes :
»
Signaux de courant d'entrée :
»
Signaux de tension d'entrée :
»
Approvisionnement :

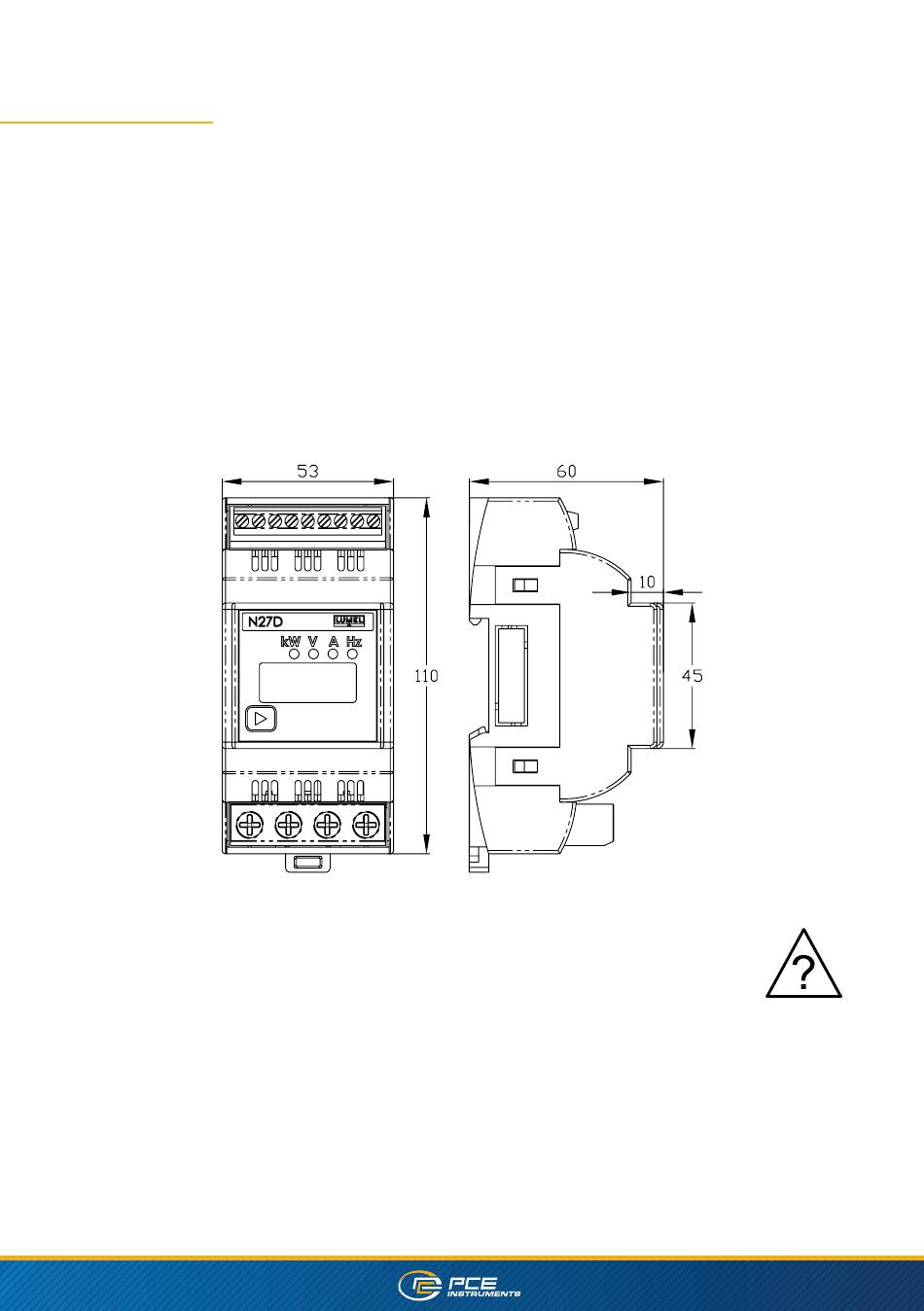

Dimensions de l'appareil de mesure
Les appareils de mesure ne doivent pas être montés sur le rail en contact direct avec d'autres
appareils dégageant de la chaleur (par exemple d'autres appareils de mesure N27D). Une
distance minimale de 5 mm doit être respectée entre les appareils afin que la chaleur puisse
être dissipée dans l'environnement. Dans le cas contraire, la température à l'extérieur de
l'appareil de mesure en contact direct avec l'autre appareil peut dépasser la température de
service nominale indiquée dans les conditions de service.
4
2,5 ... 16 mm (fil simple),
2
4 ... 16 mm (fil toronné) ;
2
1,5 ... 16 mm (fil massif),
2
2,5 ... 16 mm (fil toronné) ;
2
jusqu'à 2,5 mm .
2
