Monteringsvejledning
Montering af bagbøjlen og transporthjulet på sideskinnene
STEP 1
PÅKRÆVET
Side Rail Left / Right [2]
Rear Brace [4]
Bungee Hook Mount [5]
Transport Wheel Assembly [6]
4x M6x15mm Bolts [12]
WARNING
Drej den bagerste bøjle til korrekt
orientering, før den monteres på
sideskinner
WARNING
Bemærk Transporthjul skal
monteres udvendigt på
Sideskinner Som vist
nedenfor.
Spænd ikke transporthjulets
aksel for meget, da det kan
hæmme transporthjulet
rotation.
Transporthjul
Transporthjulsamling
M8 Skive
M8 Skive
M8 Nylock Møtrik

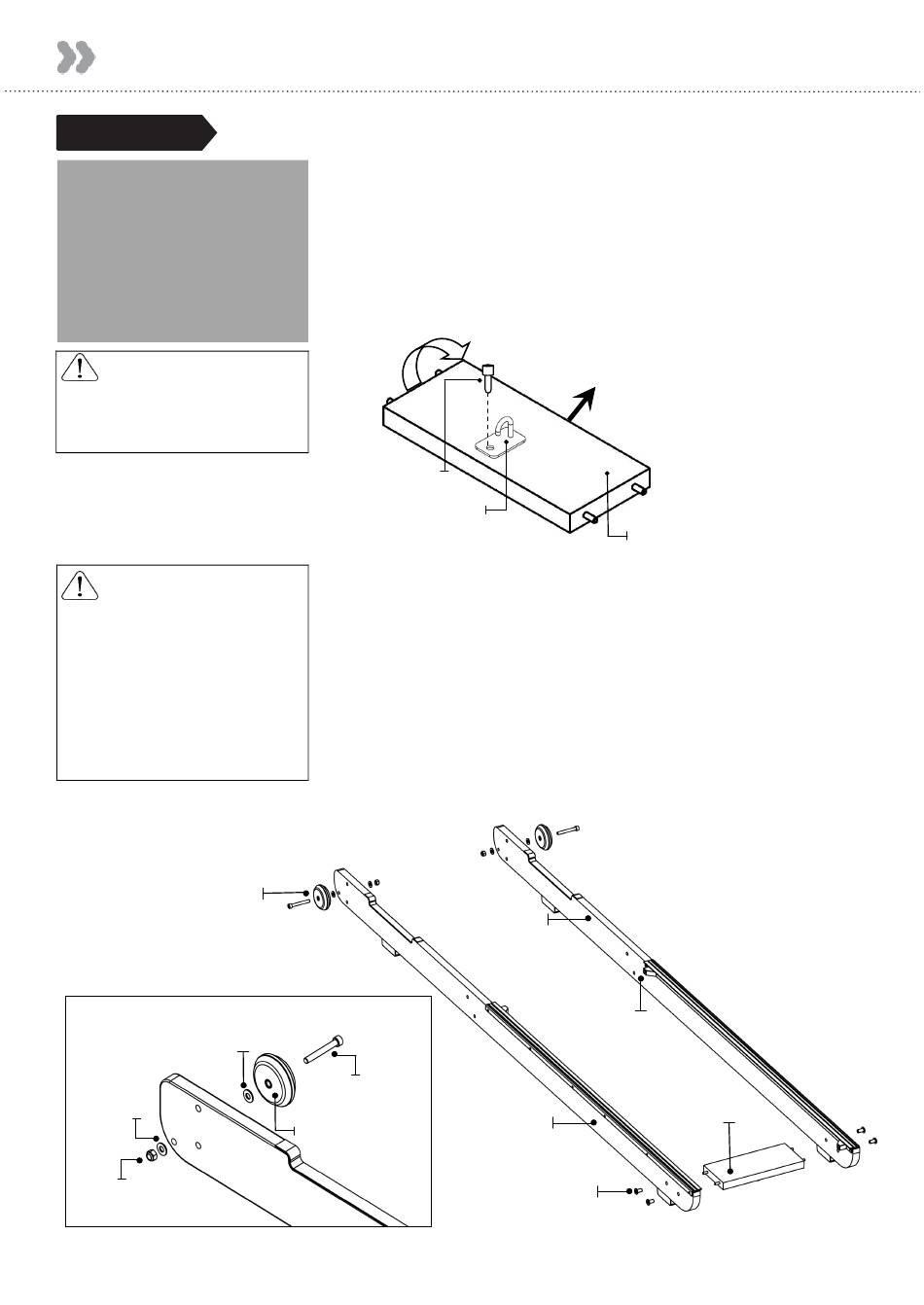

a) Start med Rear Brace og på undersiden vil du
find en forudinstalleret bolt. Tag Bungee-krogbeslaget fra
hardwaresættet og installer det på den bageste bøjle som vist.
Bemærk orienteringen af
at holde enden af
illustrationen, som peger mod fronten af
Forinstalleret bolt
Bungee Hook Mount
b) Forbind derefter sideskinnen venstre og sideskinnen højre[2] ved
hjælp af 4x M6x15 mm bolte[12] og bagstøtte[4].
STRÆM IKKE.
Tip: Bumpstops vender mod indersiden af
monteringsorientering.
c) Når den bagerste bøjle og sideskinner er samlet, monteres
transporthjulsamlingen[6] på venstre/højre sideskinner[2].
Bemærk: En skive på ydersiden og en skive på
inde i sideskinnen.
Sideskinne højre
M8 x 60mm Bolt
Sideskinne venstre
Transporthjul
M6x15mm bolte
9
bøjlen og krogen skal være korrekt for
Bungee Shock Cord som vist af pilen i
Rower.
Mod forsiden af
Bagbøjle (underside)
skinnen for korrekt
Bumpstop
Bagbøjle
roeren
