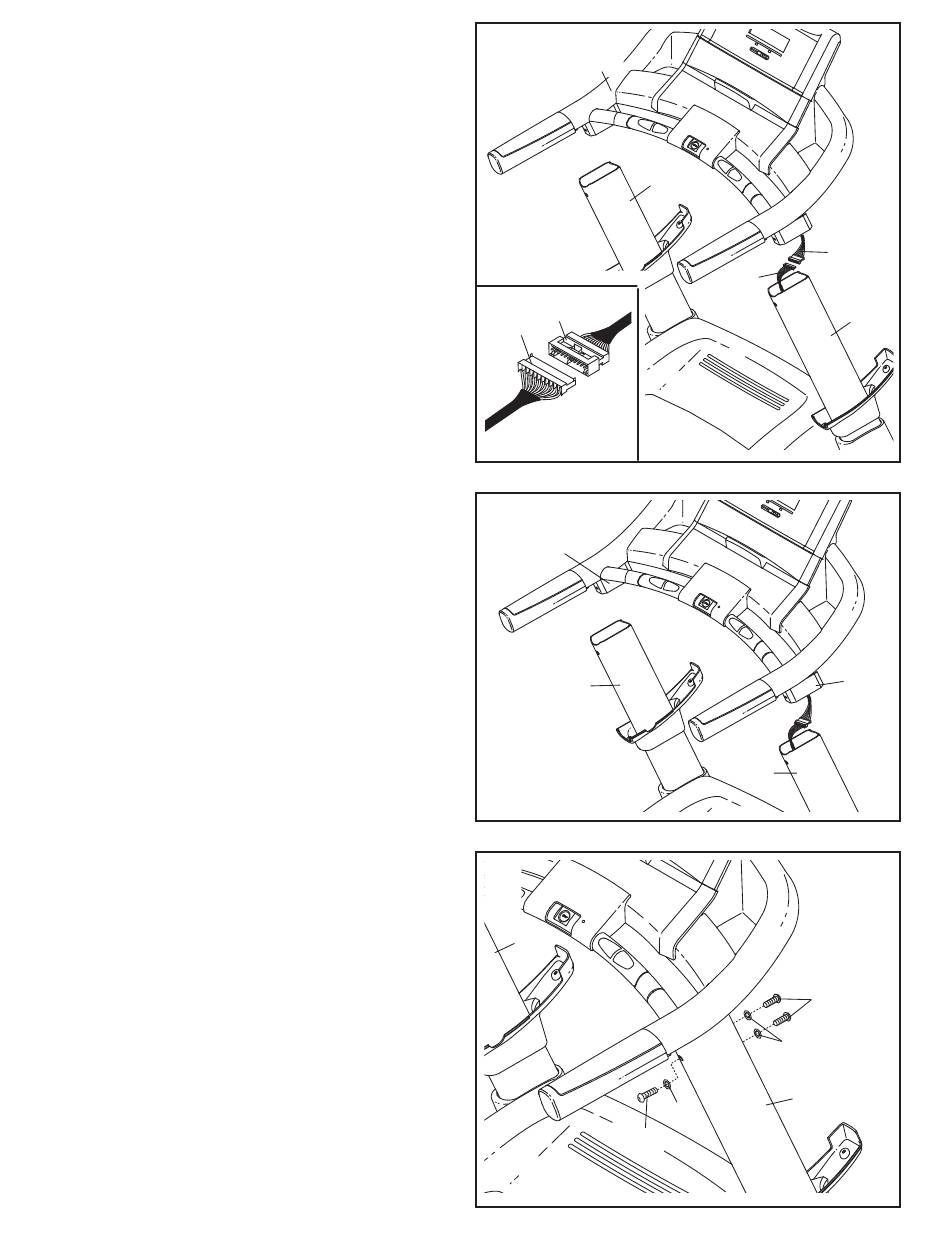

4. À lʼaide dʼune autre personne, tenez
lʼassemblage de la console près des Montants
(73, 74).
Branchez le Groupement de Fils du Montant
(75) sur le Groupement de Fils de la Console
(71). Assurez-vous que les connecteurs sont
branchés correctement (voir le schéma en
encadré). Les connecteurs doivent facile-
ment glisser lʼun dans lʼautre et sʼenclencher
en place. Si les connecteurs ne glissent pas fa-
cilement lʼun dans lʼautre et ne sʼenclenchent
pas, tournez un des connecteurs et essayez à
nouveau. SI LES CONNECTEURS NE SONT
PAS BRANCHES CORRECTEMENT, LA
CONSOLE PEUT ÊTRE ENDOMMAGEE
QUAND ELLE SOIT ALLUMEE.
5. Insérez les supports des Rampes (99) à
lʼintérieur du Montant Droit (74) et du Montant
Gauche (73). Assurez-vous quʼaucuns fils ne
sont pincés.
6. Serrez à lʼaide des doigts trois Boulons de la
Rampe (64) accompagnés de trois Rondelles
Étoilées (90) à lʼintérieur du Montant Droit (74).
Ensuite, serrez à lʼaide des doigts trois Boulons
de la Rampe accompagnés de trois Rondelles
Étoilées (non montré) à lʼintérieur du Montant
Gauche (73). Serrez enfin les six Boulons de la
Rampe fermement.
4
Assemblage
de la Console
71
75
5
99
73
6
73
64
8
73
71
75
74
64
90
74
90
74
99
