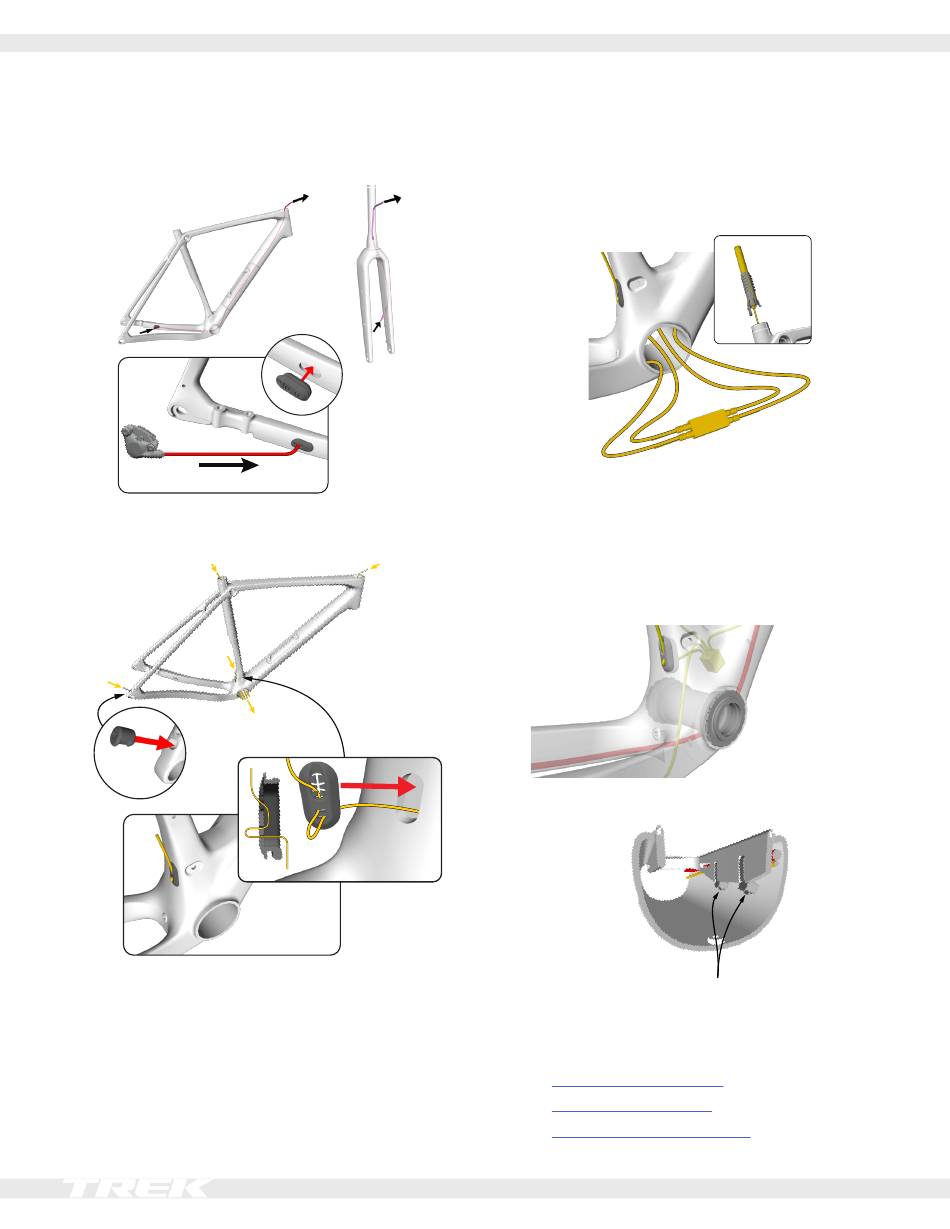

Acheminement — Di2 : instructions
1.
Acheminer la durite de frein arrière dans le cadre.
Acheminer la durite de frein avant au travers de la
fourche.
2.
Acheminer les quatre câbles Di2 dans le cadre
jusqu'à l'ouverture sous la coque du boîtier de
pédalier.
3.
Connecter ensuite les câbles Di2 au boîtier de
jonction Di2 et à la batterie Di2. Introduire le boîtier
de jonction dans la coque de boîtier de pédalier.
CONSEIL : Envelopper le support de batterie avec du
ruban isolant pour le fixer dans le tube de selle.
4.
Poser le boîtier de pédalier au-dessus de la durite de
frein arrière et sous les câbles Di2.
REMARQUE : Ce cadre a été conçu en vue d'un
acheminement de la gaine sous le boîtier de
pédalier. Pendant l'entretien, vous pouvez déposer
le boîtier de pédalier et acheminer la gaine au-des-
sus de celui-ci afin d'obtenir un peu plus de mou au
cintre.
5.
Fixer la gaine et le câble Di2 sur le cadre de la trappe
du compartiment à l'aide de serre-câbles.
6.
Installer le jeu de direction et la potence conformé-
ment à une des procédures ci-dessous (en fonction
du système de potence de votre vélo) :
•
Jeu de direction RCS Race
•
Jeu de direction RCS Pro
•
Jeu de direction RCS Universal
Checkpoint 2025
6
