Solar-Log MOD I/O Modul
Remarque
1.2 Affectation du PIN

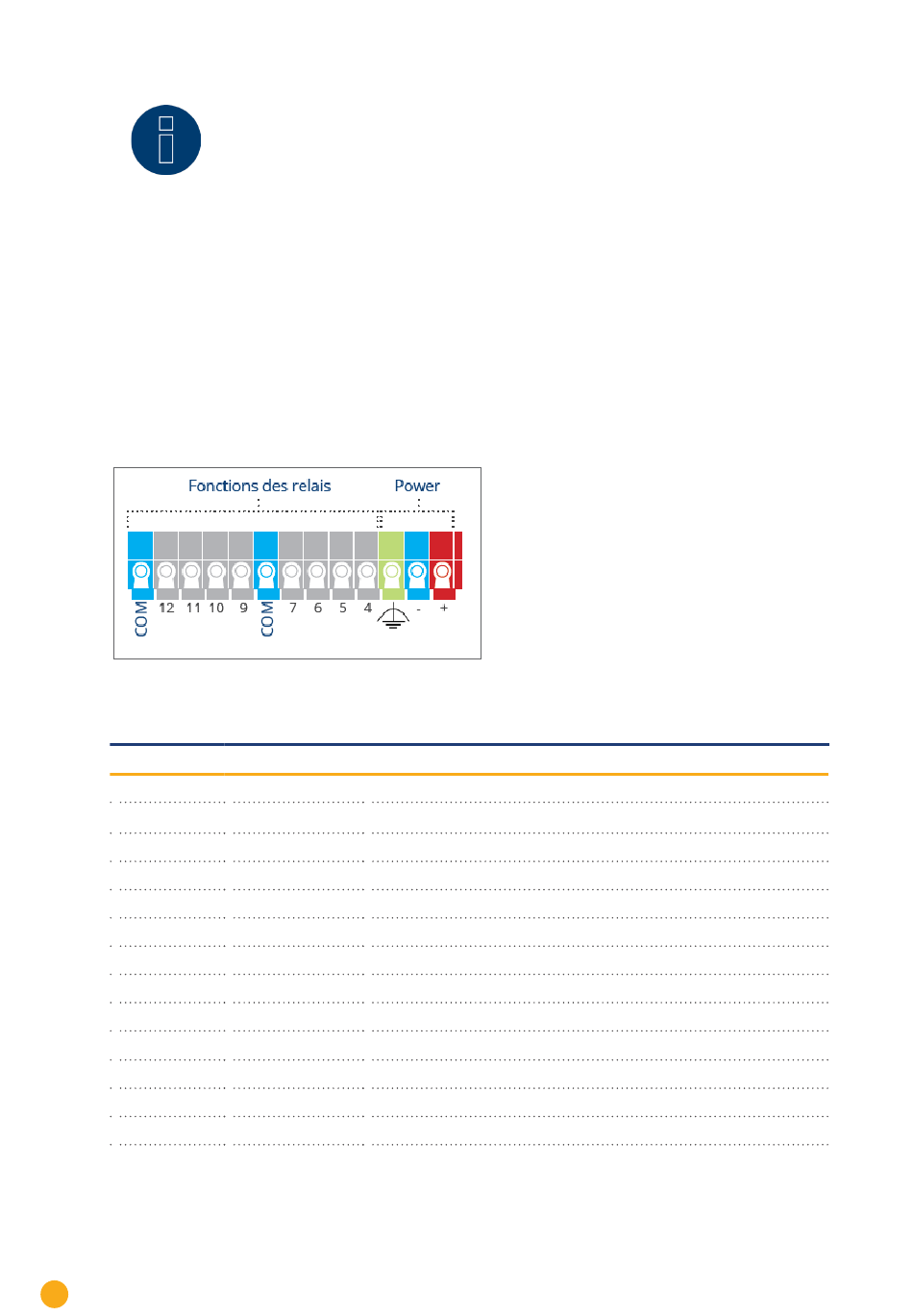

Affectation du PIN - face supérieure
Le module Mod I/O dispose d'un connecteur à 13 pôles sur le dessus, qui fournit les entrées et sorties numériques
ainsi que l'alimentation en tension. Avec le firmware 6.2.0, outre le Solar-Log Base, le module MOD/IO dispose
également de la fonction Smart Energy sur 8 entrées et sorties (IO).
Le tableau suivant décrit l'affectation des broches et l'utilisation des fonctions Smart Energy :
Fig. : Affectation du PIN sur la face supérieure
Alimentation et fonctions des relais
Nom du pin
1 +
2 -
3 FE
4 IO
5 IO
6 IO
7 IO
8 COM
9 IO
10 IO
11 IO
12 IO
13 COM
6
Pour stabiliser les connecteurs de bus, utiliser nécessairement un morceau de rail DIN.
À cet égard, il est recommandé de veiller dans tous les cas à l'utilisation d'un rail TH 35 /
7,5 ou TH 35 / 15 conforme à la norme IEC/EN 60715.
Nom / Affectation Description
Vin
Entrée d'alimentation (24V DC ou 12V DC)
GND
Connexion de masse
FE
Mise à la terre fonctionnelle (protection)
DIO8
Sortie digitale 8
DIO7
Sortie digitale 7
DIO6
Sortie digitale 6
DIO5
Sortie digitale 5
GND
Autre connexion de masse
DIO4
Sortie digitale 4
DIO3
Sortie digitale 3
DIO2
Sortie digitale 2
DIO1
Sortie digitale 1
GND
Connexion de masse
