Installation du Solar-Log MOD I/O
•
Montez le module Solar-Log MOD I/O sur un profilé chapeau. (Voir aussi le texte d'information).
•
Reliez le module au Solar-Log Base via la connexion HBUS afin de transférer les données et le courant entre les
appareils. Veillez à ce que les modules soient fixés de manière stable et sûre.
•
Veillez à ce que l'alimentation électrique soit correcte (24V DC ou 12V DC selon la configuration). L'alimentation élec-
trique est fournie par la connexion HBUS, sauf si une puissance plus importante est nécessaire.
•
Vérifiez les LED d'état du module Solar-Log MOD I/O pour visualiser l'état du système et les fonctions d'E/S. (Voir
chapitre plus bas)

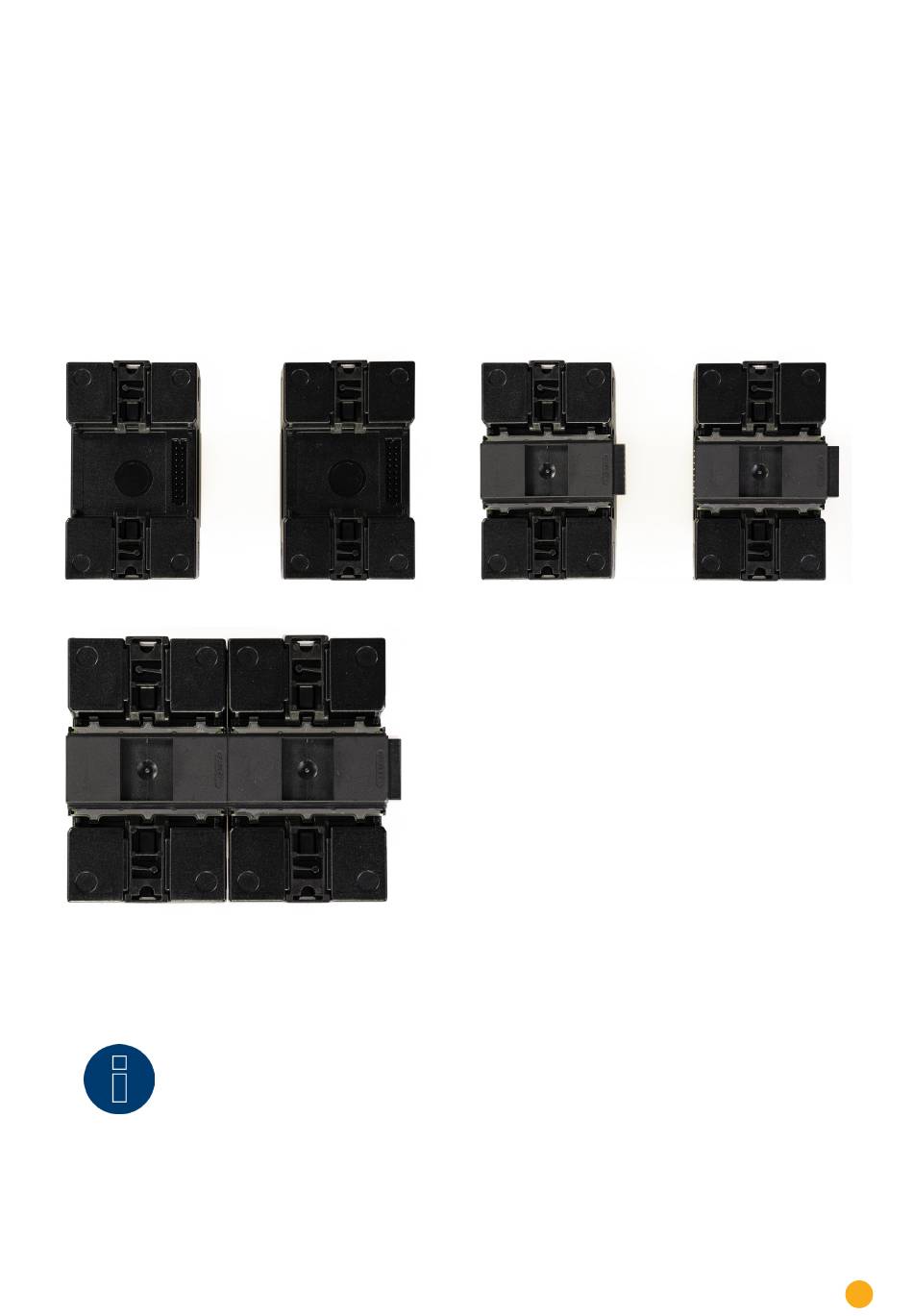

Fig. : Solar-Log Base et Solar-Log MOD I/O sans connecteur de bus
de bus
Fig. : Solar-Log Base et Solar-Log MOD I/O assemblés avec connecteur de bus
Remarque
Un seul Solar-Log MOD I/O peut être connecté à la Solar-Log Base.
Fig. : Solar-Log Base et Solar-Log MOD I/O avec connecteur
Solar-Log MOD I/O Modul
5
