Solar-Log MOD 485-Modul

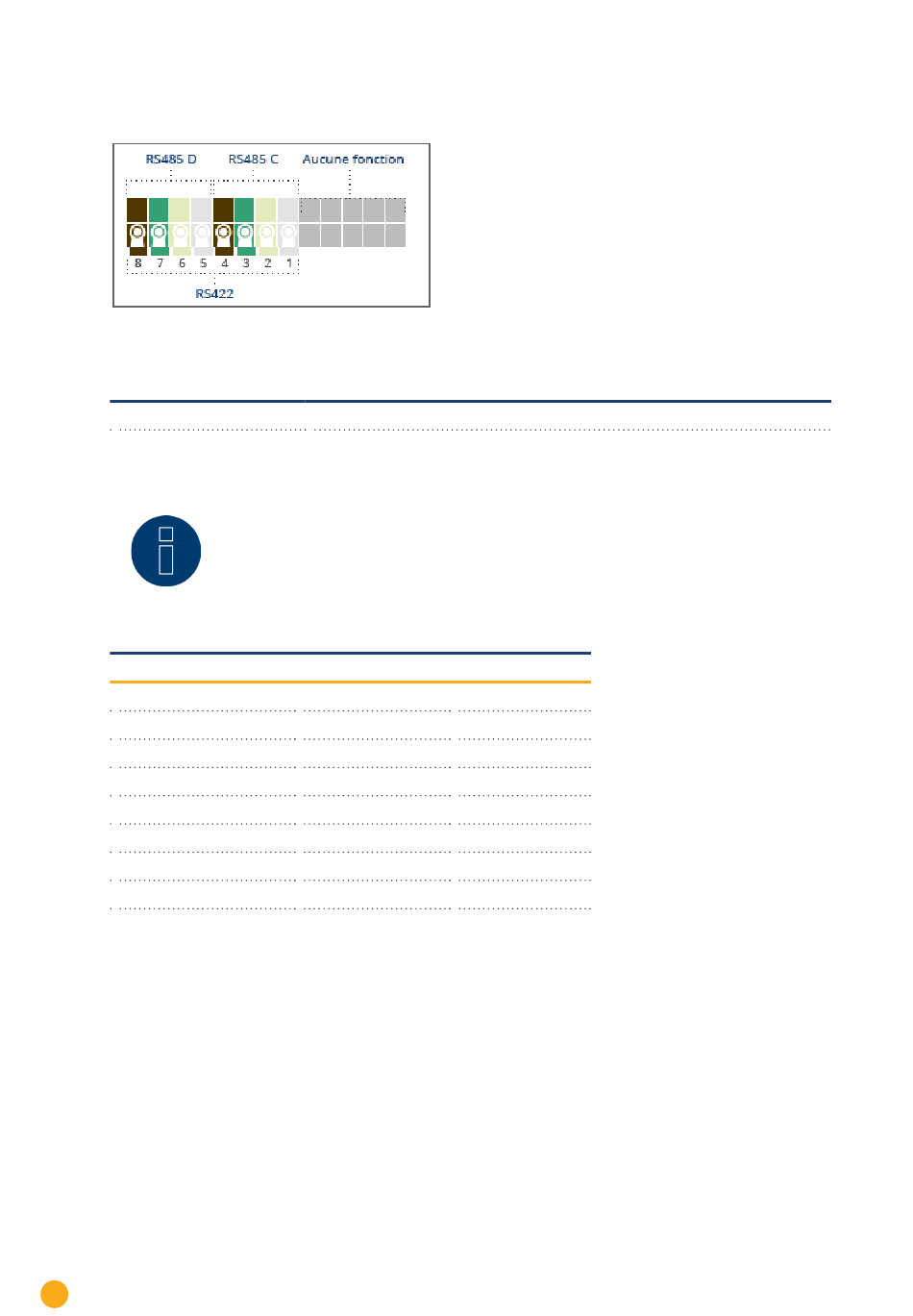

Affectation du PIN - face inférieure
Fig. : Connexions Solar-Log MOD 485 – partie inférieure
Partie inférieure du Solar-Log MOD 485
2 x RS485 ou 1 x RS422
Remarque
Affectation des broches
Broche
1 (Rouge)
2 (Bleu)
3 (Vert clair)
4 (Gris)
5 (Gris)
6 (Blanc)
7 (Jaune)
8 (Vert olive)
18
Connexion pour accessoires selon le manuel de connexion des composants.
Pour stabiliser les connecteurs de bus, utiliser nécessairement un morceau de rail DIN.
À cet égard, il est recommandé de veiller dans tous les cas à l'utilisation d'un rail TH 35 /
7,5 ou TH 35 / 15 conforme à la norme IEC/EN 60715.
RS485-C/D
Affectation
Data+
24 V / (12 V)
GND
Data-
Data+
24 V / (12 V)
GND
Data-
RS422
-
T/RX+
24 V / (12 V)
GND
T/RX-
T/RX+
-
-
T/RX-
