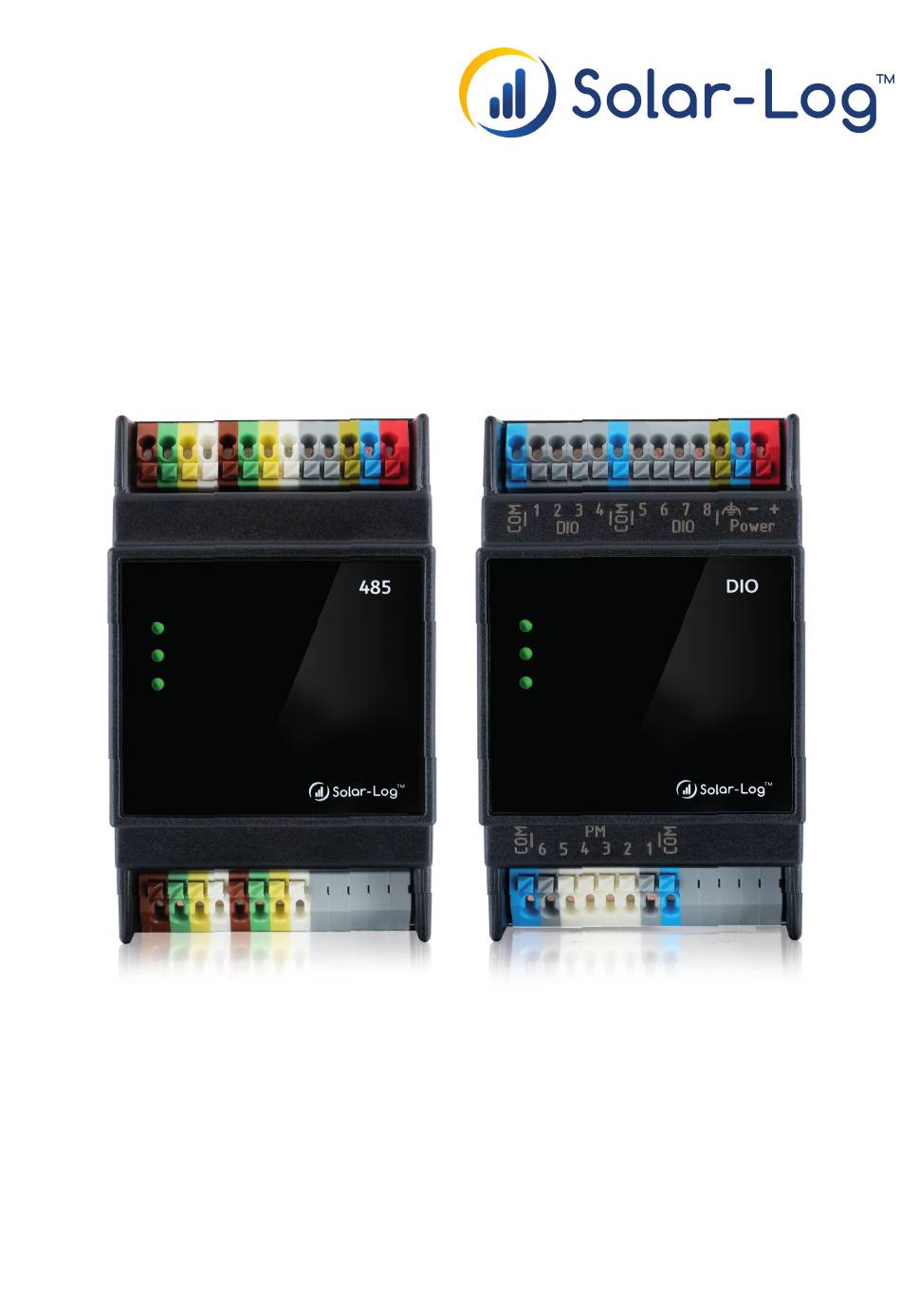

- Page 1 Manuel - Modules d’extension V1.2 Solar-Log™...
- Page 2 Éditeur : Solar-Log GmbH Fuhrmannstr. 9 72351 Geislingen-Binsdorf Germany International support Tel.: +49 (0)7428/4089-300 e-mail : info@solar-log.com Contact : https://www.solar-log.com Italy Technical support: +39 0471 631032 France Technical support: +33 97 7909708 Switzerland Technical support: +41 565 355346 United States Technical support: +1 203 702 7189...
- Page 3 Installation, montage , connexion du module .................... 14 Affectation du PIN ............................ 16 Diagnostic et statut ............................ 20 LED .................................. 21 ..22 Possibilité de combinaison du Solar-Log Base et des modules d‘extension Combinaison Solar-Log Base - Solar-Log MOD I/O et Solar-Log MOD 485 .......... 22 Index des illustrations ................24...
- Page 4 Après la première installation du module d‘extension Solar-Log MOD I/O avec le Solar-Log Base, le Solar-Log Base vérifie la version du micrologiciel sur le Solar-Log MOD I/O. Si celle-ci correspond à celle du Solar-Log Base, le So- lar-Log MOD I/O passe en mode d‘attente. (Reconnaissable lorsque la LED inférieure s‘allume en vert).
- Page 5 Montez le module Solar-Log MOD I/O sur un profilé chapeau. (Voir aussi le texte d‘information). • Reliez le module au Solar-Log Base via la connexion HBUS afin de transférer les données et le courant entre les appareils. Veillez à ce que les modules soient fixés de manière stable et sûre.
- Page 6 Le module Mod I/O dispose d‘un connecteur à 13 pôles sur le dessus, qui fournit les entrées et sorties numériques ainsi que l‘alimentation en tension. Avec le firmware 6.2.0, outre le Solar-Log Base, le module MOD/IO dispose également de la fonction Smart Energy sur 8 entrées et sorties (IO).
- Page 7 Solar-Log MOD I/O Modul Affectation du PIN - face inférieure Fig. : Affectation du PIN sur la face inférieure Broche Affectation Description Tension de contrôle pour la contrôle de la puissance active. D_IN_1 Entrée de commande 1 D_IN_2 Entrée de commande 2 D_IN_3 Entrée de commande 3...
- Page 8 Le Solar-Log MOD I/O est alimenté en courant. vert Communication (centre) clignotement/allumage Une communication est en cours avec le Solar-Log MOD I/O. continu en vert État de fonctionnement (bas) allumage continu en Le Solar-Log MOD I/O démarre.
- Page 9 1.4 Diagnostic et statut du Solar-Log MOD I/O L‘option de menu de diagnostic « Module d‘extension » permet de vérifier l‘état du Solar-Log MOD I/O (voir la Fig. « Bus de communication/LED Solar-Log MOD I/O - Solar-Log Base et la section correspondante en dessous). Les données transférées entre le Solar-Log MOD I/O et le Solar-Log Base (voir la Fig.
- Page 10 Solar-Log MOD I/O Modul État de la connexion Entrées et sorties (voir illustration : « Bus de communication/LED Solar-Log MOD I/O - Solar-Log Base » sous 1) : Les LED indiquent l‘état actuel des entrées et sorties. Communication entre le Solar-Log MOD I/O et le Solar-Log Base (voir illustration : « Bus de communication/ LED Solar-Log MOD I/O - Solar-Log Base »...
- Page 11 1.5 Installation et configuration des fonctions Smart Energy Le module MOD I/O étend les fonctions du Solar-Log Base en fournissant huit entrées et sorties numériques qui peuvent être utilisées pour contrôler des appareils tels que des pompes à chaleur avec des interfaces SG Rea- dy ou des thermoplongeurs (et d‘autres consommateurs électriques).
- Page 12 Connexion des consommateurs électriques avec le module Solar-Log Mod I/O. Reliez les contacts d‘interface SG Ready de la pompe à chaleur aux sorties numériques du module Solar-Log Mod I/O. Les sorties DIO1 à DIO4 (broches 12, 11, 10 et 9) peuvent être utilisées à cet effet.
- Page 13 Solar-Log MOD I/O Modul 1.6 Installation et configuration des fonctions de gestion de l‘alimenta- tion ( boîtier de contrôle externe) Pour les réglages de la gestion de l’alimentation, leur mode de fonctionnement ainsi que leur mise en œuvre en relation avec les directives des exploitants de réseau et notamment la norme VDE 4110, voir le Manuel - Contrôle de la gestion du courant injecté...
- Page 14 Elle est reconnaissable aux triangles de LED des interfaces RS485, qui servent également d‘indicateur de progressi- on. Si tous les triangles de LED sont allumés, le Solar-Log MOD 485 passe en mode prêt, la LED inférieure s‘allume en vert.
- Page 15 Les connecteurs de bus sont nécessaires pour effectuer la connexion entre le Solar-Log Base et le MOD I/O (voir Fig. ci-après). Fig. : Solar-Log Base et Solar-Log MOD 485 sans connecteur de bus. Fig. : Solar-Log Base et Solar-Log MOD 485 avec connecteur de bus.
- Page 16 Affectation du PIN - face supérieure *Aucune fonction Fig. : Connexions Solar-Log Base - 2 x RS485 (A et B) ou 1 x RS422 - à droite, affectation des broches couleur sur l’appareil Partie supérieure du Solar-Log Base 2 x RS485 ou 1 x RS422 Connexion pour accessoires selon le manuel de connexion des composants.
- Page 17 24 V / (12V) 12 (Vert olive) 13 (Marron) Data- R/TX - Remarque importante ! Comme les interfaces RS485 du module MOD 485 ne sont pas alimentées en courant, il faut, si nécessaire, raccorder un bloc d‘alimentation correspondant au module MOD 485.
- Page 18 Solar-Log MOD 485-Modul Affectation du PIN - face inférieure Fig. : Connexions Solar-Log MOD 485 – partie inférieure Partie inférieure du Solar-Log MOD 485 2 x RS485 ou 1 x RS422 Connexion pour accessoires selon le manuel de connexion des composants.
- Page 19 Le point suivant est important : l‘option de menu „Interface“ permet de commuter entre les interfaces de la base Solar-Log (sélection via l‘option de menu „Interface“). Solar-Log Base (sélection via „Interne“) et les interfaces du module d‘extension - Solar-Log MOD 485 (sélection via „Mod 485“) peuvent être distinguées. (Voir les figures suivantes).
- Page 20 2.3 Diagnostic et statut L‘option de menu de diagnostic « Module d‘extension » permet de vérifier l‘état du Solar-Log MOD 485 (voir la Fig. « Bus de communication/LED Solar-Log MOD 485 - Solar-Log Base et la section correspondante en dessous). Les données transférées entre le Solar-Log MOD 485 et le Solar-Log Base (voir la Fig.
- Page 21 Solar-Log MOD 485-Modul 2.4 LED Entrées et sorties (voir illustration : « Bus de communication/LED Solar-Log MOD 485 - Solar-Log Base » sous 1) : Les LED indiquent l‘état actuel des entrées et sorties. Communication entre le Solar-Log MOD 485 et le Solar-Log Base (voir illustration : « Bus de communication/ LED Solar-Log MOD 485 - Solar-Log Base »...
- Page 22 Le Solar-Log MOD I/O permet d‘utiliser toute la gamme des commandes de gestion de courant injecté, tandis que le Solar-Log MOD 485 offre la possibilité d‘étendre l‘interface (voir à ce sujet le chapitre Solar-Log MOD 485 ci-des- sus). Cette combinaison permet d‘utiliser l‘ensemble des fonctions des modules pour le Solar-Log Base. (Voir les illustrations ci-dessous) Fig.
- Page 23 Possibilité de combinaison du Solar-Log Base et des modules d‘extension Remarque Un seul Solar-Log MOD I/O et un seul Solar-Log MOD 485 peuvent être raccordés au Solar-Log Base à la fois. Il en résulte la possibilité de combinaison illustrée ci-dessus.
- Page 24 Fig. : Solar-Log Base et MOD I/O assemblés avec connecteur de bus..................15 Fig. : Connexions Solar-Log Base - 2 x RS485 (A et B) ou 1 x RS422 - à droite, affectation des broches couleur sur l’appareil ..........................................16 Fig. : Connexions Solar-Log MOD 485 –...
- Page 25 Solar-Log GmbH Le fabricant conserve tous les droits d’auteur relatifs Fuhrmannstraße 9 au présent Manuel. Tout ou partie du présent Manuel 72351 Geislingen-Binsdorf ne peut en aucun cas être reproduit, utilisé, multiplié Allemagne ou diffusé à l’aide de systèmes électroniques, sous Téléphone :+49 (0)7428/4089-300...
