5.5.4 Connexion via 4G
REMARQUE
La position de l'antenne du Smappee 4G Connect (verticale ou inclinée) n'a aucune
influence sur la puissance du signal.
Procédez comme suit.
1.
Débranchez le câble RJ10 du Smappee Connect et retirez le Smappee Connect de l'EV Base.

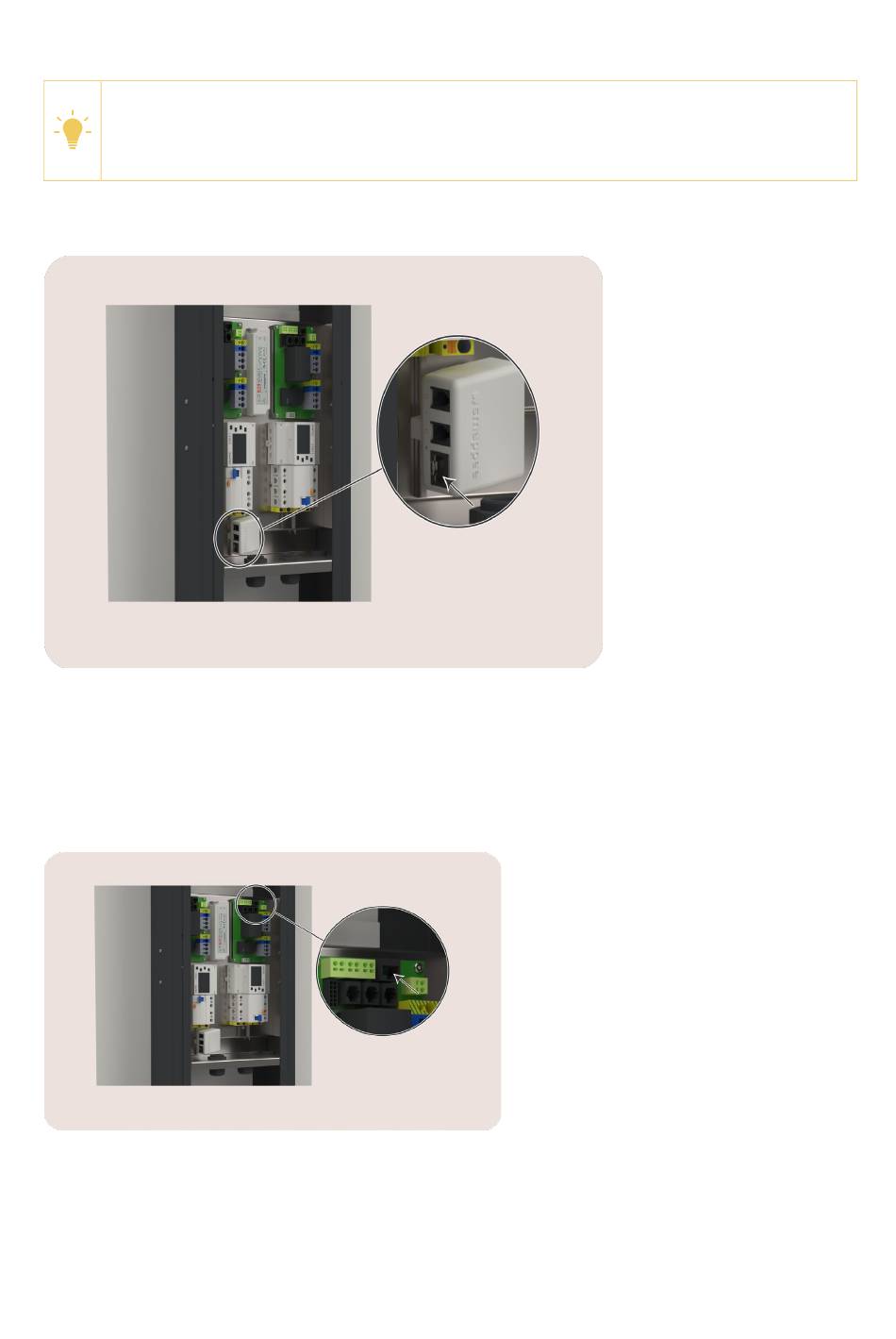

Image 16 : Vue sur le Smappee Connect
Le câble RJ10 peut rester dans l'EV Base.
Gardez le Smappee Connect à part (en cas de passage ultérieur du Smappee 4G Connect vers
le Smappee Connect).
2. Faites passer un câble de communication UTP par le presse-étoupe droit situé en bas de l'EV
Base.
3. Connectez le connecteur RJ45 du câble de communication UTP au port A+B de la carte relais.
Image 17: Vue sur le port A+B du tableau relais
4. Faites passer le câble UTP à l'intérieur du bâtiment.
