Smappee EV Base Manuel D'installation page 25

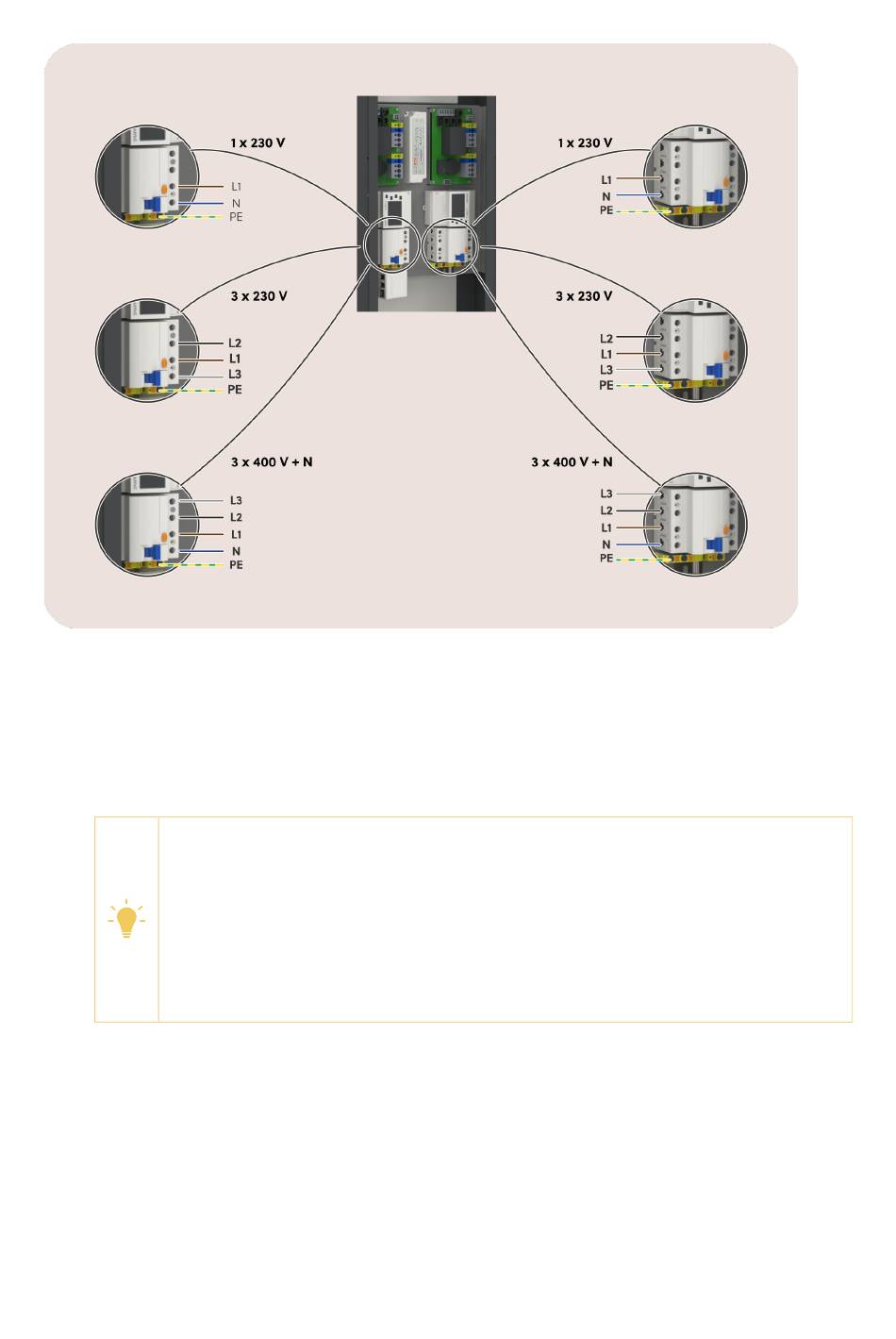

Image 11: Vue sur la connexion de l'alimentation pour chaque type de réseau
Placez le conducteur vert/jaune dans la barrette de raccordement correspondant au
•
conducteur de protection.
Placez le conducteur bleu, le cas échéant, dans le point de connexion correspondant au
•
neutre du disjoncteur différentiel.
Placez les conducteurs de phase dans le point de connexion approprié du disjoncteur
•
différentiel.
REMARQUE
•
•
•
6. Assurez-vous que les deux disjoncteurs différentiels sont en position de marche.
La position de marche est indiquée dans Image 12.
L'EV Base est alors presque prête à être alimentée.
EV Base – Manuel d'installation – Français
L1 = conducteur phase 1 marron
L2 = conducteur phase 2 noir, le cas échéant
L3 = conducteur phase 3 gris, le cas échéant
Pour un réseau 3P sans conducteur neutre, placez le conducteur gris dans
le point de connexion neutre.
Pour un réseau 3P+N, nous recommandons une connexion différente du
triphasé. Pour plus d'informations, voir Rotation de phase (page 35).
25
