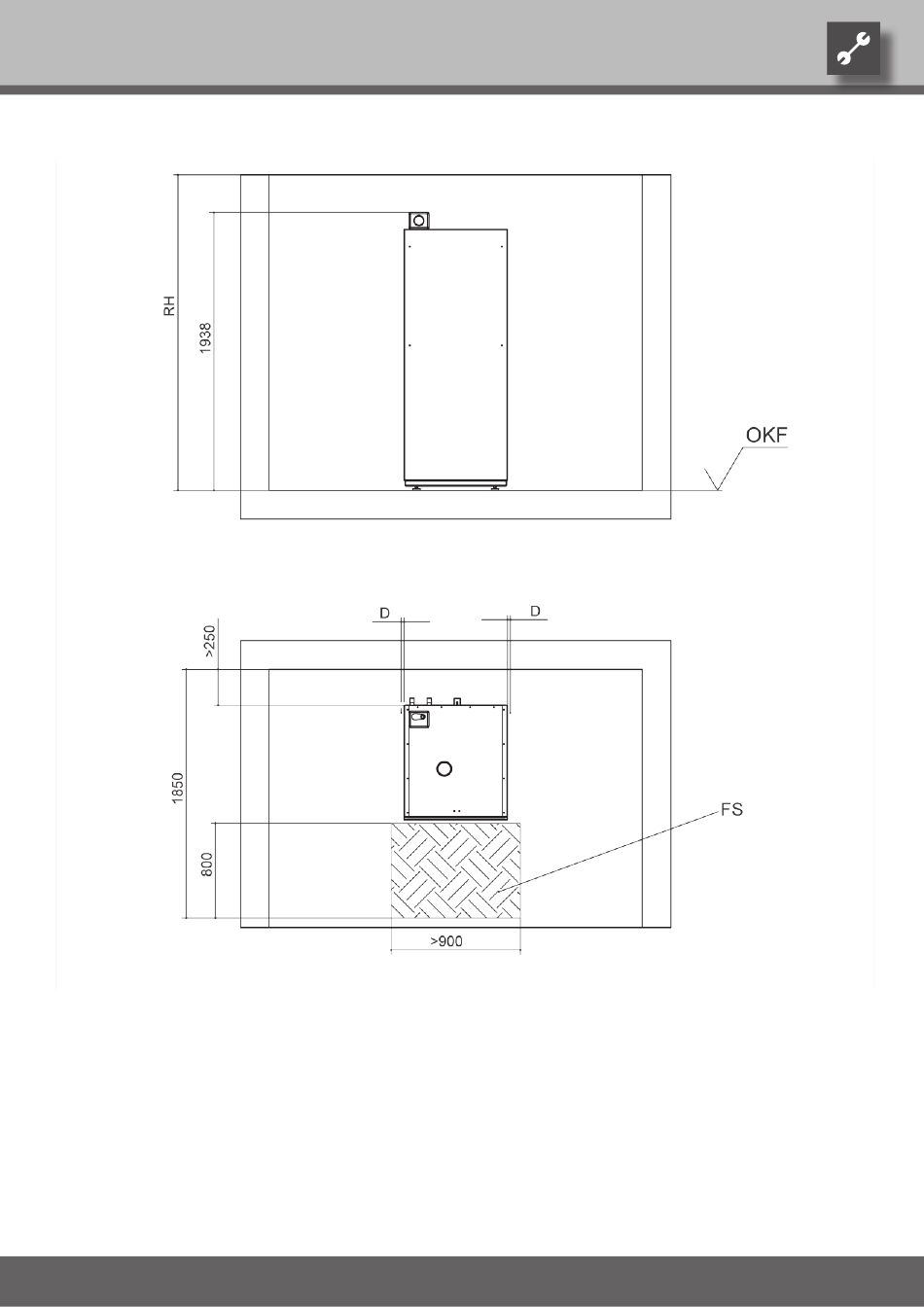

Schéma d'installation
Légende :
Toutes les cotes en mm.
RH
OKF
D
FS
Sous réserve de modifications techniques.
FR830540/190316
FR819290
Hauteur de local au moins 2100
Bord supérieur sol fini
20 Ecart avec le prochain objet
Surface grisée : espace libre aux fins de service
© Alpha-InnoTec GmbH
HT 1, HT 2
23
