HT 1, HT 2
Légende :
Toutes les cotes en mm.
A
B
E
1
2
3
4
5
6
7
8
9
10
22
FR819285-

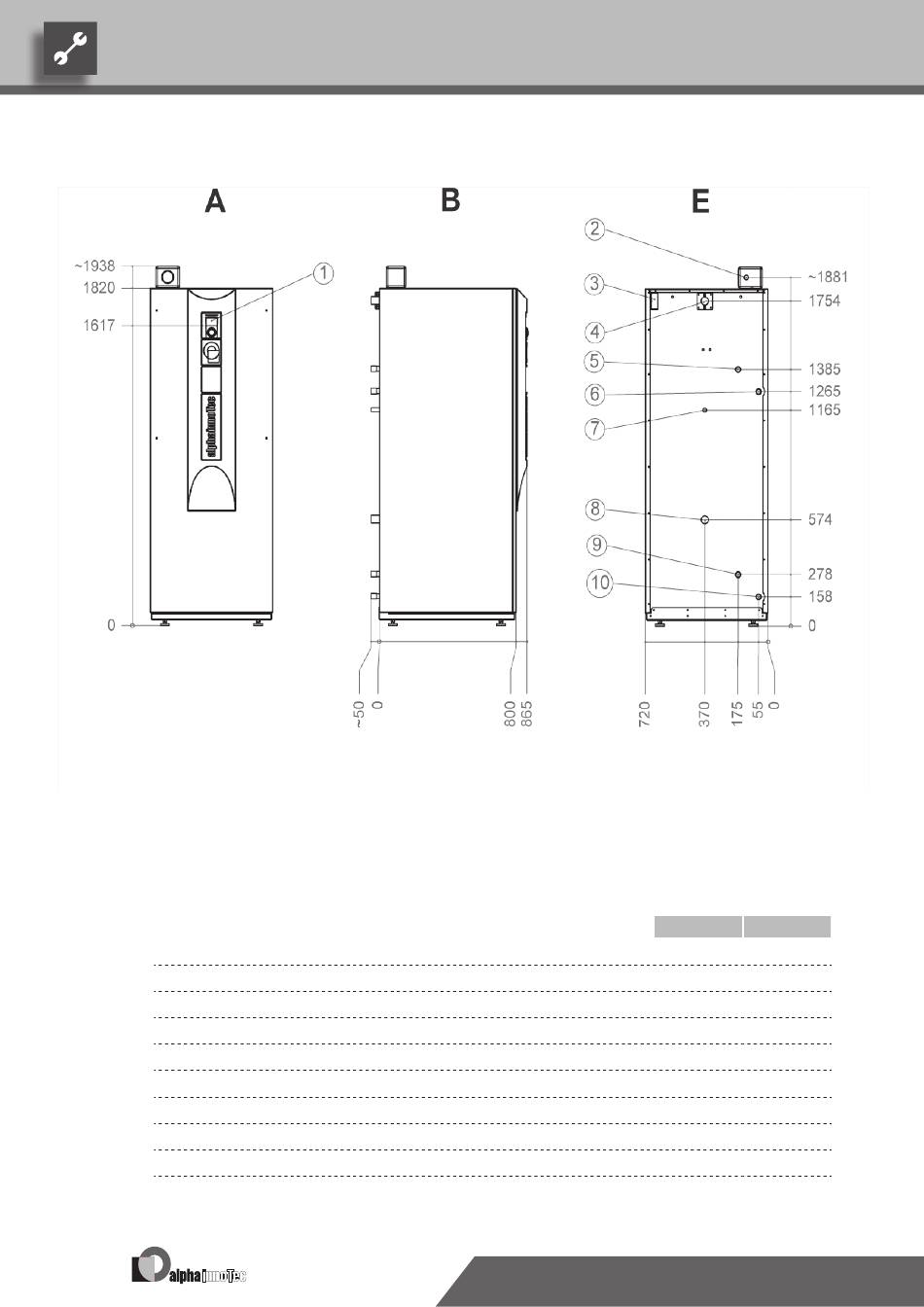

Vue avant
Vue du côté gauche
Vue arrière
Partie commande
Organe de commande (dans le carton)
Passages pour câbles électriques/de sondes
Eau chaude sanitaire
Entrée eau chaude (retour)
Sortie eau chaude (aller)
Circulation
Eau froide
Sortie eau chaude (vers pompe à chaleur)
Entrée eau chaude (venant de la pompe à chaleur)
Sous réserve de modifications techniques.
FR830540/190316
Schémas cotés
HT 1
HT 2
Rp ¾"
Rp ¾"
R 1"
R 1"
R 1"
R 1¼"
R 1"
R 1¼"
Rp ¾"
Rp ¾"
R 1"
R 1"
R 1"
R 1¼"
R 1"
R 1¼"
© Alpha-InnoTec GmbH
