Rinçage, remplissage et purge
de l'installation
Les encrassements et dépôts dans l'installation peuvent
provoquer des dysfonctionnements.
rinçage, reMpLissage et purge du circuit de
chauffage et de charge d'eau chaude sanitaire
PrécautIon !
avant de rincer et remplir le cumulus
d'eau chaude sanitaire, il faut raccorder la
conduite de décharge de la vanne de sécu-
rité.
tour hydrauLik 1
procédez comme suit :
Raccorder le tuyau de sortie d'eau au robinet de
remplissage et de purge (client) entre la pompe à
chaleur et la tour hydraulique (entrée d'eau chaude
venant de la pompe à chaleur) et conduire à un dé-
versoir...
„Schémas cotés"
Raccorder le tuyau d'entrée d'eau au robinet de
remplissage et de purge (client) entre la pompe à
chaleur et la tour hydraulique (sortie d'eau chaude
vers la pompe à chaleur)...
„Schémas cotés"
Fermer les vannes d'arrêt (client) vers la pompe à
chaleur ! ouvrir les vannes d'arrêt (client) vers la
tour hydraulique...

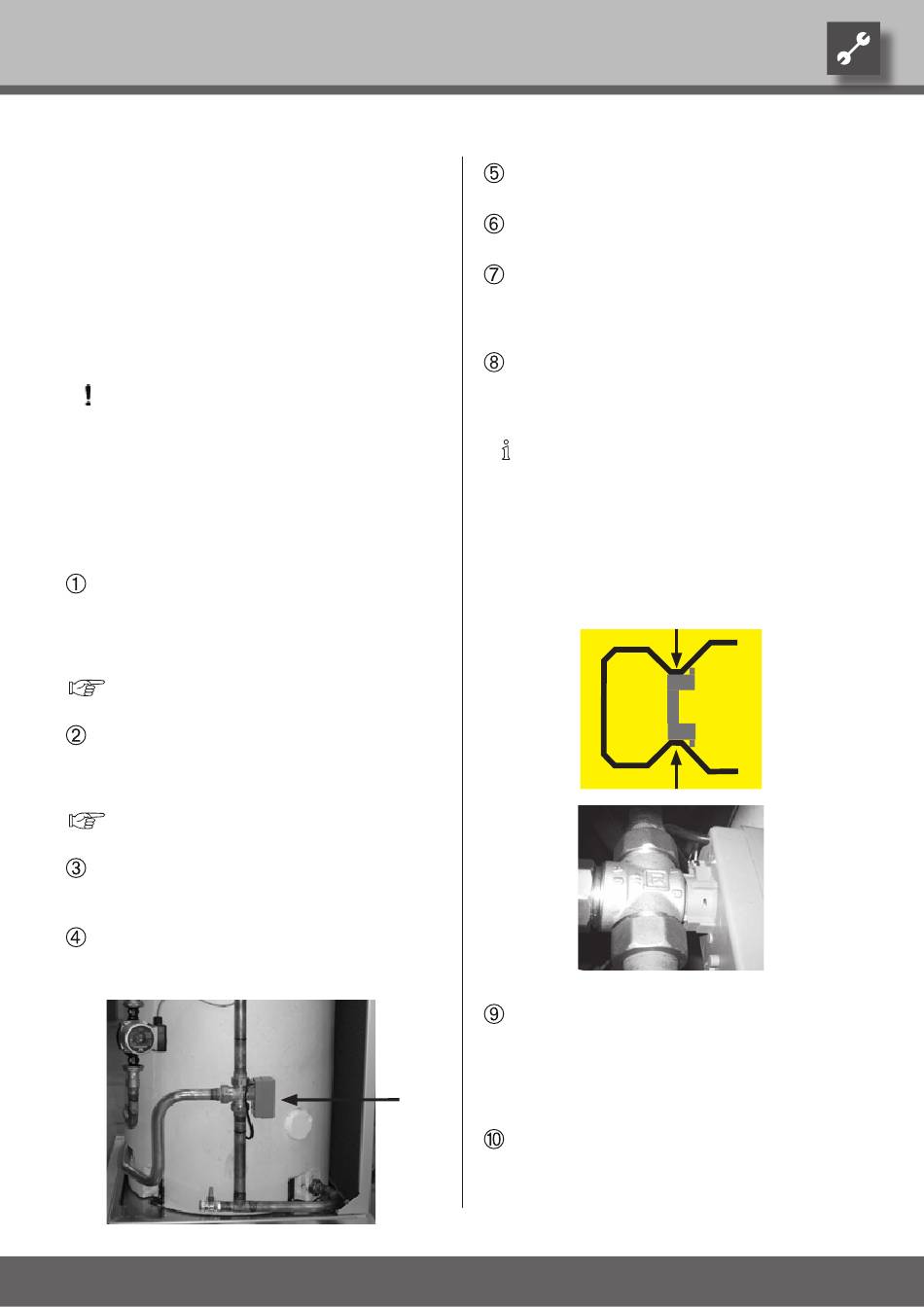

démonter le moteur de la vanne 3 voies. pour cela,
retirer l'étrier au socle du moteur et tirer avec pré-
caution le moteur vers le haut...
Sous réserve de modifications techniques.
FR830540/190316
© Alpha-InnoTec GmbH
Tourner la broche de 180° et rincer durant env. 1
minute le circuit de charge d'eau chaude sanitaire...
Tourner dans l'autre sens de 180° en position initia-
le (côté arrondi de la broche indiquant b)...
Rincer le circuit de chauffage ! Si besoin est, rin-
cer en même temps les circuits de chauffage et de
charge d'eau chaude sanitaire ! pour cela, tourner la
broche de 30°...
Après le rinçage et le remplissage, mettre la broche
en position initiale et monter le moteur de la vanne
3 voies...
remarque.
Pour que le moteur soit bien fixé à la van-
ne, il faut veiller que l'étrier ne soit pas ap-
puyé avec la partie resserrée derrière le
tenon car dans ce cas il n'est pas garanti
que le moteur tienne bien à la vanne!
pour une bonne fixation, l'étrier doit reposer avec les
deux dents sur le tenon:
L'appareil se purge automatiquement lorsque le pur-
geur (capouchon noir) du module de sécurité circuit
de chauffage et le purgeur à l'entrée de l'échangeur
du cumulus d'eau chaude sanitaire sont ouverts. Si
le circuit de chauffage est rempli ou purgé, les van-
nes de purge s'ouvrent...
ouvrir les vannes d'arrêt (client) vers la pompe à
chaleur ! Fermer les vannes d'arrêt (client) vers la
tour hydraulique...
13
