©2025 Lennox Industries Inc.
Dallas, Texas, États-Unis
CE MANUEL DOIT RESTER EN POSSESSION DU
PROPRIÉTAIRE DE L'APPAREIL POUR POUVOIR
S'Y RÉFÉRER ULTÉRIEUREMENT
AVERTISSEMENT
Toute erreur d'installation, de réglage, de modification, d'entretien
ou de maintenance peut entraîner des dommages matériels,
des blessures corporelles ou des pertes de vie. L'installation
et l'entretien doivent être assurés par un installateur de CVAC
professionnel certifié (ou l'équivalent) ou une société de service.
ATTENTION
Comme avec tout autre équipement mécanique, faites attention
aux arêtes coupantes pour éviter de vous blesser. Manipulez
cet équipement avec précaution et portez des gants et des
vêtements de protection.
IMPORTANT : des procédures spéciales sont nécessaires pour
nettoyer le serpentin tout en aluminium de cette unité. Reportez-
vous à la page 20 de ces instructions pour plus d'information.

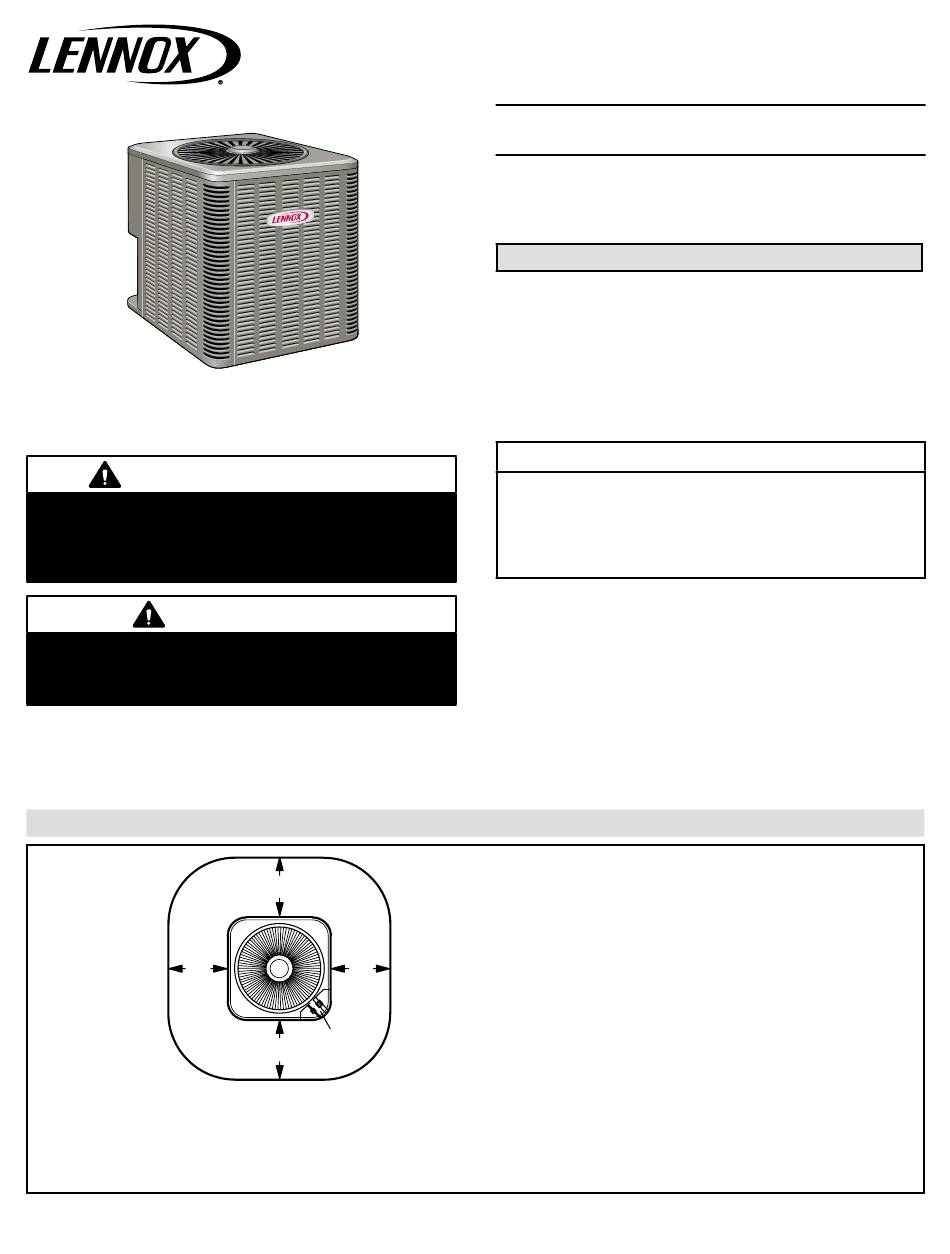

ÉTAPE 1– INSTALLATION DE L'UNITÉ – Dégagements
Voir
REMARQUES
AVIS : des applications spécifiques peuvent nécessiter un ajustement des dégagements d'installation indiqués afin
de protéger l'appareil contre les dommages physiques ou d'éviter des conditions qui limitent l'efficacité du fonctionnement.
(Exemple : il peut être nécessaire d'augmenter les dégagements pour éviter que la neige ou la glace ne tombe sur le dessus
de l'appareil. Des dégagements supplémentaires peuvent également être nécessaires pour empêcher la recirculation
de l'air lorsque l'appareil est installé sous une terrasse ou dans un autre espace restreint.)
Voir REMARQUES
REMARQUES -
Un dégagement d'entretien de 30 po (762 mm) doit être prévu sur
l'un des côtés adjacent au boîtier du contrôleur.
Le dégagement sur l'un des trois autres côtés doit être de 36 po (914 mm).
Voir
Le dégagement sur l'un des deux autres côtés doit être de 12 po (305 mm)
REMARQUES
et le dégagement sur le dernier côté doit être de 6 po (152 mm).
Un dégagement de 24 po doit être prévu entre deux unités adjacentes.
Un dégagement de 48 po (1 219 mm) est nécessaire au-dessus de l'unité.
BOÎTIER DU
Voir REMARQUES
CONTRÔLEUR
INSTRUCTIONS
D'INSTALLATION
Unités ML14KC1 de la série Merit
CLIMATISEUR
508603-01CF
6/2025
Généralités
Ce climatiseur extérieur ML14KC1 équipé d'un serpentin tout en
aluminium est conçu pour être utilisé avec du réfrigérant R-454B
uniquement. Cette unité doit être installée avec un ventilo-
convecteur ou un serpentin intérieur approuvé. Pour connaître
les systèmes appariés certifiés par l'AHRI et les classements
élargis, visitez le site www.LennoxPros.com. Ces instructions
contiennent des directives générales, mais n'ont aucunement
vocation à supplanter les codes locaux. Consultez les organismes
compétents avant l'installation.
Les informations relatives à la charge sont indiquées
sur l'autocollant de la procédure de charge situé sur le
panneau d'accès de l'appareil. Pour des informations
plus détaillées, reportez-vous au manuel d'installation et
d'entretien disponible sur LennoxPros.com ou contactez le
service d'assistance technique au 800-453-6669.
REMARQUE – Cette unité ML14KC1 est un CLIMATISEUR
PARTIEL, conforme aux exigences DES UNITÉS PARTIELLES
de la présente norme; elle ne doit être raccordée qu'à d'autres
unités qui ont été confirmées comme conformes aux exigences
des UNITÉS PARTIELLES correspondantes de la présente
norme, UL 60335-2-40/CSA C22.2 No. 60335-2-40 ou UL 1995/
CSA C22.2 No 236.
Page 1
