Notice d'instructions Clou Compact Pellet

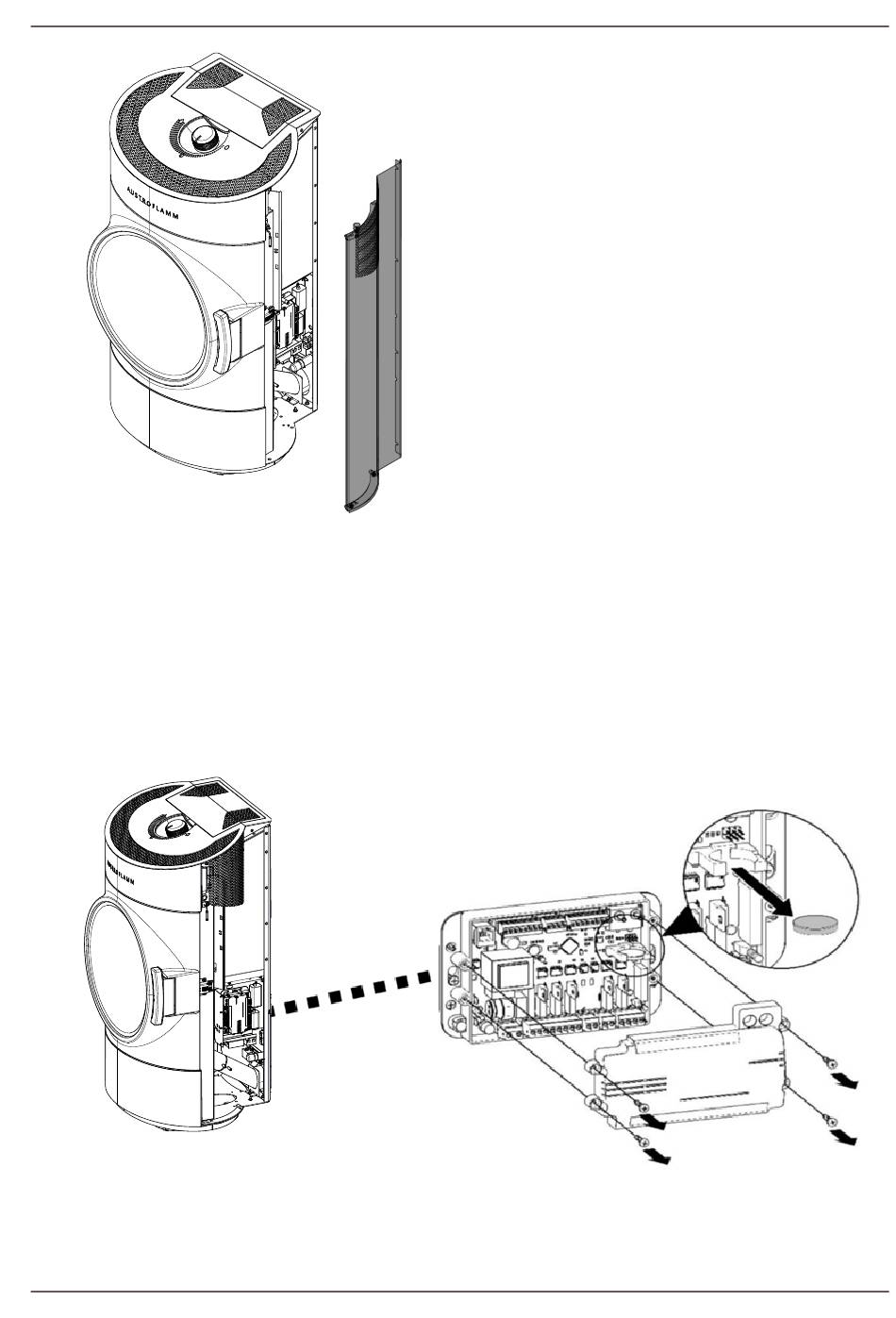

Fig. 22: Enlever l'habillage latéral
Fig. 23: Remplacer la pile mémoire
FR
2) Enlever l'habillage latéral droit. Pour ce faire, procé-
dez comme décrit au chapitre Déposer l'habillage la-
téral [}à la page 80].
3) La pile se trouve sur l'unité de commande centrale.
Pour la remplacer, dévisser les vis et enlever le cou-
vercle de l'unité de commande.
4) Enlever la pile usagée de son support à l'aide d'une
pince isolée ou d'un outil similaire.
5) Placer une pile neuve en respectant polarité.
6) Revisser le couvercle de l'unité de commande.
7) Remettre l'habillage latéral droit en place.
8) Fermer et revisser le couvercle de révision.
15 | Entretien
67
