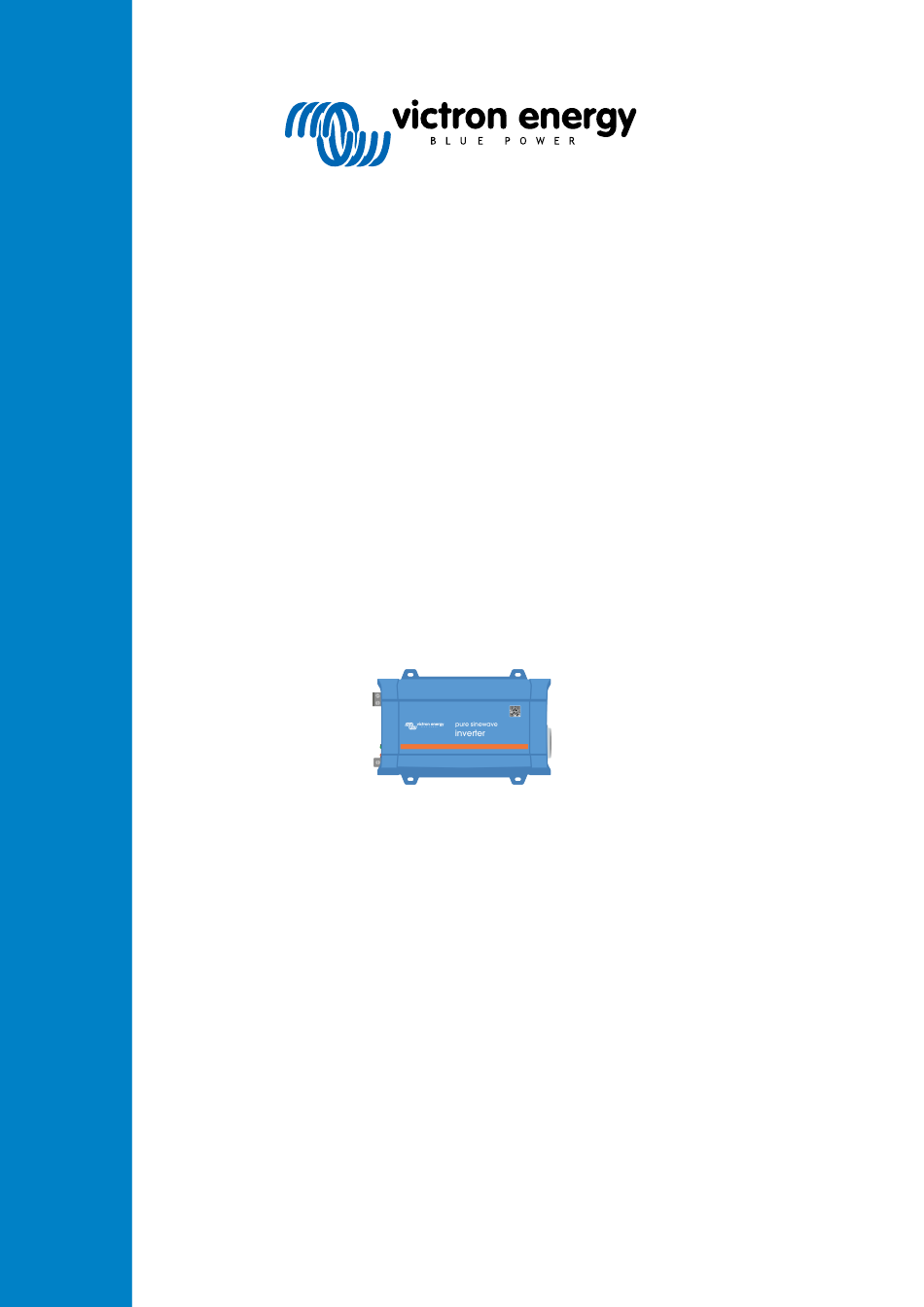

- Page 1 FRANÇAIS Inverter VE.Direct 230V Manuel rev 00 - 06/2025 Ce manuel est également disponible au format HTML5.
- Page 2 Inverter VE.Direct 230V Manuel Table des matières 1. Champ d’application ......................... 1 2. Consignes de sécurité ......................2 3. Description générale ........................ 3 3.1. Convertisseur ........................ 3 3.2. Interrupteur ON/OFF/ECO ....................3 3.3. Voyants de diagnostic et de surveillance ................. 3 3.4.
- Page 3 Inverter VE.Direct 230V Manuel 1. Champ d’application Ce manuel s’applique aux produits suivants, identifiés par les références : • Convertisseur 12/250 230 V VE.Direct CEI - PIN121251110 • Convertisseur 12/250 230 V VE.Direct SCHUKO - PIN121251210 • Convertisseur 12/250 230 V VE.Direct AU/NZ - PIN121251310 •...
- Page 4 Inverter VE.Direct 230V Manuel 2. Consignes de sécurité Généralités Veuillez d’abord lire la documentation fournie avec ce produit, afin de vous familiariser avec les signes de sécurité et les instructions avant d’utiliser le produit. Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil doit être utilisé...
- Page 5 Inverter VE.Direct 230V Manuel 3. Description générale 3.1. Convertisseur Fiabilité reconnue Le convertisseur utilise une topologie en pont complet avec transformateur toroïdal qui a prouvé sa fiabilité depuis de nombreuses années. Il est résistant aux courts-circuits et protégé contre la surchauffe, qu’elle soit due à une surcharge ou à...
- Page 6 Inverter VE.Direct 230V Manuel • Pourcentage de la consommation CA nominale. • Avertissement et alarmes. Pour connaître la liste complète de toutes les indications des voyants et des paramètres de surveillance, voir le chapitre Fonctionnement [12]. 3.4. Application VictronConnect L’application VictronConnect permet de surveiller, contrôler et configurer le convertisseur. L’application peut être installée sur un téléphone, une tablette ou un ordinateur.
- Page 7 Inverter VE.Direct 230V Manuel 4. Installation • Ce produit doit être installé par un électricien qualifié. • Lors de l’installation, assurez-vous que le connecteur distant avec le pont de câbles est retiré (ou désactivez l’interrupteur d’allumage/arrêt à distance s’il est installé) afin de vous assurer que le convertisseur ne peut pas être mis en marche inopinément.
- Page 8 Inverter VE.Direct 230V Manuel Type de montage Recommandé ? Indice de Remarques protection Montage au plafond (inversé). Montage sur base IP21 Montage mural vertical, IP20 Sachez que de petits objets ou de ventilateur en bas. la poussière peuvent tomber dans le convertisseur par les ouvertures de ventilation situées en haut.
- Page 9 Inverter VE.Direct 230V Manuel Modèle de Section de câble Section de câble Couple Couple (Lb.po) convertisseur maximale (m²) maximale (AWG) recommandé (Nm) 12/500 10 mm² 8 AWG 1,2 Nm 11 Lb.po 12/1200 35 mm² 2 AWG 4,3 Nm 38 Lb.po 12/1600 50 mm²...
- Page 10 Inverter VE.Direct 230V Manuel • Pour des raisons de sécurité, le convertisseur peut être complètement éteint en retirant le connecteur distant. Pour ce faire, tirez le connecteur distant hors de son logement. Ainsi, le convertisseur ne pourra plus être mis en marche par le biais de son interrupteur ou de la connexion Bluetooth. L’utilisateur peut maintenant être certain que le convertisseur est définitivement éteint et qu’il ne peut pas être rallumé...
- Page 11 Inverter VE.Direct 230V Manuel 5. Configuration Le convertisseur est prêt à l’emploi avec les réglages d’usine standard (voir le chapitre Spécifications techniques [17]). Le convertisseur peut être configuré à l’aide de l’application VictronConnect. Connectez-vous à l’aide d’un smartphone ou d’une tablette via Bluetooth (dongle intelligent VE.Direct vers Bluetooth...
- Page 12 Inverter VE.Direct 230V Manuel 5.3.1. Coupure dynamique La fonction de « coupure dynamique » fait en sorte que la protection contre l’arrêt en cas de batterie faible soit fonction du courant tiré de la batterie par rapport à la tension de la batterie.
- Page 13 Inverter VE.Direct 230V Manuel Application VictronConnect affichant les paramètres de la fonction « coupure dynamique » 5.4. Mise à jour du micrologiciel Le micrologiciel peut être mis à jour dans les paramètres du convertisseur : • Accédez aux paramètres du convertisseur en cliquant sur le symbole de roue dentée dans le coin supérieur droit.
- Page 14 Inverter VE.Direct 230V Manuel 6. Fonctionnement 6.1. Convertisseur Le convertisseur peut être mis en marche des façons suivantes : • Interrupteur ON/OFF/ECO. • Application VictronConnect. • Borne distante avec boucle de fil. • Interrupteur à distance connecté à la borne distante (en option).
- Page 15 Inverter VE.Direct 230V Manuel Comportement Voyants Mode de fonctionnement Dépannage des voyants Voyant vert POWER allumé. Le convertisseur a été allumé et est opérationnel. Voyant rouge ALARM éteint. Le convertisseur est passé en Voyant vert mode ECO et est en état de...
- Page 16 Inverter VE.Direct 230V Manuel Comportement Voyants Mode de fonctionnement Dépannage des voyants Pour redémarrer le convertisseur, chargez la batterie ou éteignez puis rallumez le Voyant vert convertisseur. POWER clignotant avec Alarme de tension de batterie faible. Vérifiez la tension de la batterie aux bornes une double du convertisseur.
- Page 17 Inverter VE.Direct 230V Manuel 6.3. Protections et redémarrages automatiques Surcharge Certaines consommations, telles que des moteurs ou des pompes, font appel à de grandes quantités de courants lors des démarrages. Dans de telles circonstances, il est possible que le courant de démarrage dépasse le niveau de déclenchement de surintensité...
- Page 18 Inverter VE.Direct 230V Manuel Application VictronConnect. Pour plus d’informations sur la façon de se connecter, voir le chapitre Application VictronConnect [4] et/ou le manuel VictronConnect qui se trouve sur la page des informations de l’application VictronConnect. L’application VictronConnect affichera les informations suivantes : •...
- Page 19 Inverter VE.Direct 230V Manuel 7. Spécifications techniques 7.1. Caractéristiques techniques du convertisseur VE.Direct 230 V Convertisseur 12/250 12/375 12/500 12/1200 12/1600 VE.Direct 230 V Puissance continue 240 W 235 W 450 W 1150 W 1450 W à 25 °C Puissance continue...
- Page 20 Inverter VE.Direct 230V Manuel Convertisseur 12/250 12/375 12/500 12/1200 12/1600 VE.Direct 230 V Section maximale 10 mm² 10 mm² 10 mm² 35 mm² 50 mm² des câbles de AWG 7 AWG 7 AWG 7 AWG 2 AWG 1/0 batterie Modèle SCHUKO : CEE 7/4 Modèle CEI : IEC-320 (fiche mâle incluse)
- Page 21 Inverter VE.Direct 230V Manuel 8. Annexe 8.1. Prise CA Selon le modèle, le convertisseur est équipé de l’un des types de prise CA suivants : Prise CA Tension CA Image IEC-320 (fiche mâle 230 V incluse) Schuko (CEE 7/4) 230 V...
- Page 22 Inverter VE.Direct 230V Manuel 8.2. Vue d'ensemble des connexions Description Raccordements de batterie Connexion VE.Direct Raccordement de la borne d’allumage/arrêt à distance Raccordement à la terre du châssis Voyants Interrupteur ON/OFF/ECO 8.3. Informations sur le raccordement du neutre à la terre Raccordement de la sortie Neutre du convertisseur au châssis/terre...
- Page 23 Inverter VE.Direct 230V Manuel Position du fil PE (indiqué par la flèche) : Le fil de terre provenant du châssis peut être raccordé aussi bien au FJ1 (neutre flottant) qu’au FJ2 (neutre connecté à la terre/châssis). Ces emplacements sont identifiés par les étiquettes FJ1 et FJ2 directement imprimées sur le circuit imprimé. Par défaut, le convertisseur est configuré...
- Page 24 Inverter VE.Direct 230V Manuel 8.5. Dimensions du modèle 500 VA Dimension Drawing - Inverter (HW15) 171.3 84.2 PIN121501110 Inverter 12/500 230V VE.Direct IEC PIN121501210 Inverter 12/500 230V VE.Direct SCHUKO PIN121501310 Inverter 12/500 230V VE.Direct AU/NZ PIN121501410 Inverter 12/500 230V VE.Direct UK...
- Page 25 Inverter VE.Direct 230V Manuel Dimension Drawing - Inverter VE.Direct (HW15) PIN122121110 Inverter 12/1200 230V VE.Direct IEC PIN122121210 Inverter 12/1200 230V VE.Direct SCHUKO PIN122121310 Inverter 12/1200 230V VE.Direct AU/NZ 231.9 117.8 PIN122121410 Inverter 12/1200 230V VE.Direct UK PIN122122520 Inverter 12/1200 120V VE.Direct NEMA 5-15R PIN122122530 Inverter 12/1200 120V VE.Direct NEMA GFCI (UL 458)
