Dirna Mini COOL COMPACT Instructions De Montage page 49

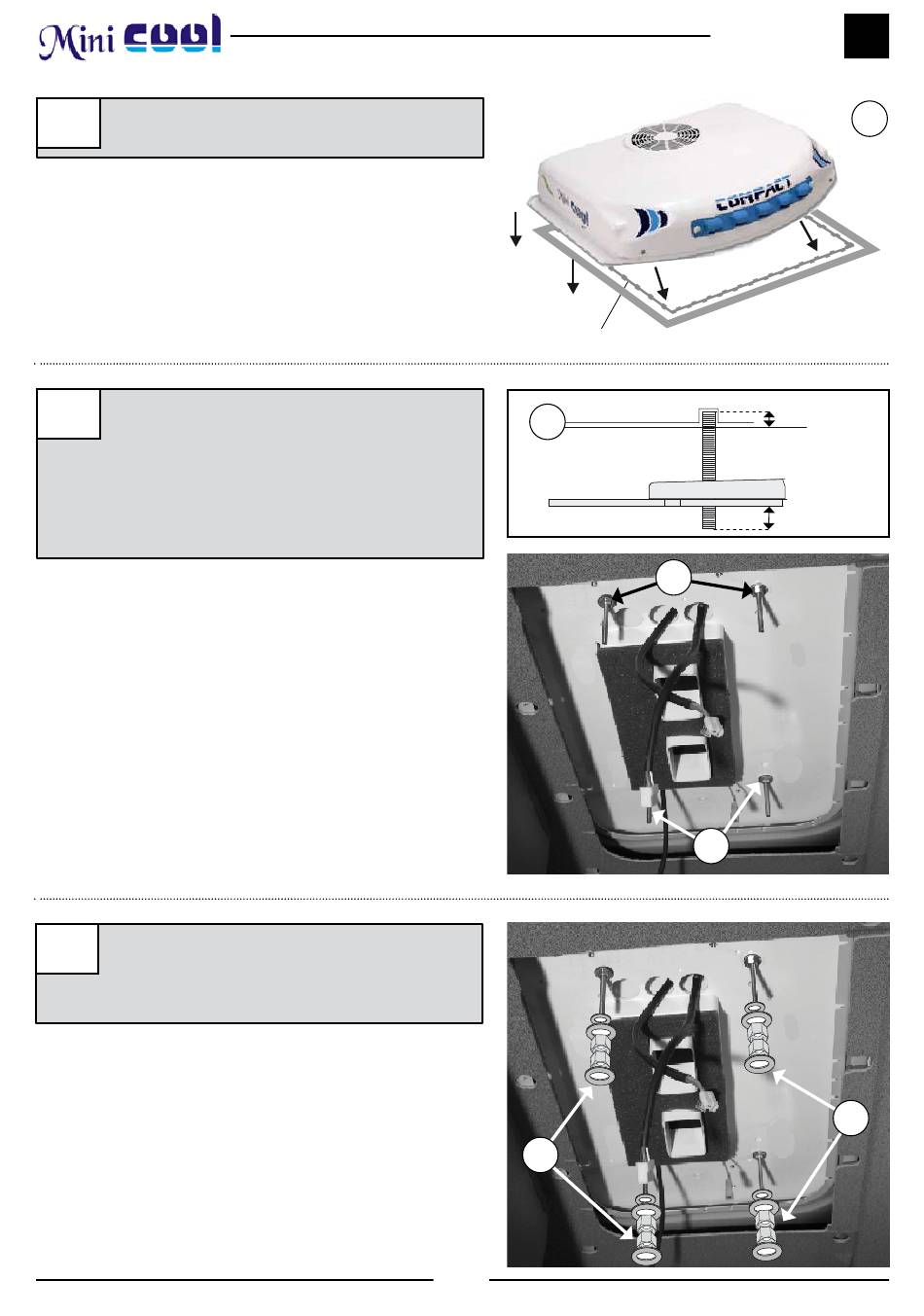

KABINENAUSSENSEITE:
5
Minicool in der Öffnung positionieren.
KABINENINNENSEITE:
6
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x70, 100 oder 120 mm schneiden
(abhängig vom größeren oder kleineren
Abstand vom Gerät bis sie nach Positionierung
der Befestigungsauflagen 10 mm unter diesen
liegen).
Jeweils Gummischeibe (1) Ø 7, Breitflansch-
7
Flachscheibe (1) Ø 8, Muttern (2) M8 und
Breitflansch-Flachscheibe (1) Ø 8 auf die oben
genannten Stiftschrauben legen.
Luke
Grundplatte Einheit
6
Stiftschraube
7
49
dirna
, s.a.
5 mm
Halterung
10 mm
6
6
GE
5
7
