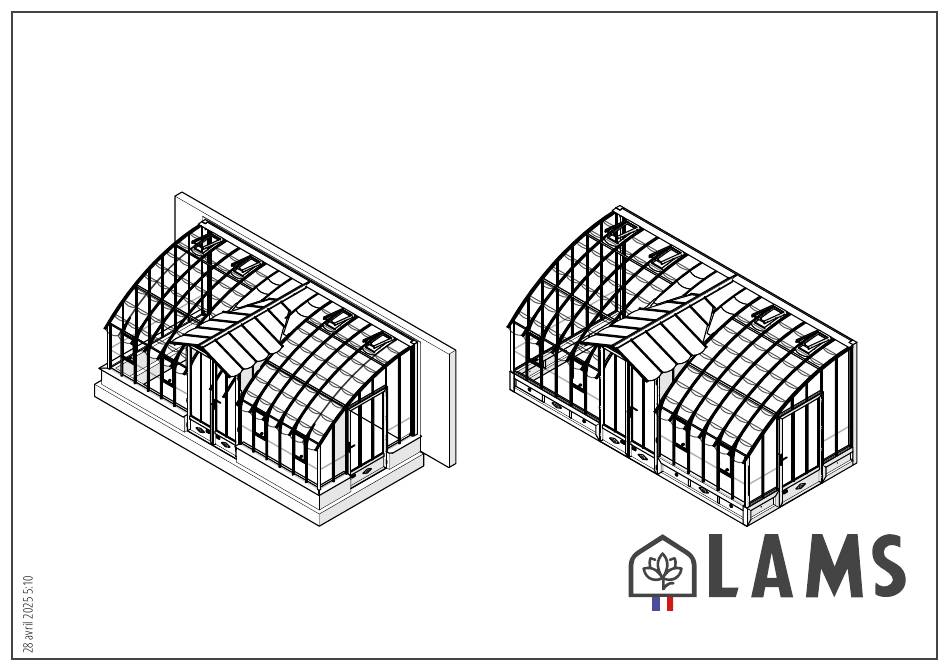

- Page 1 SERRE MONTESQUIEU LARGEUR 2,80 M SUR MURET OU SUR EMBASE HAUTEUR 40 OU 87 CM Créateur & Fabricant Français de serres depuis 1993...
- Page 2 SOMMAIRE • Recommandations ........................03-04 • Liste des composants ....................... • Liste des profilés ........................• Emplacement des profilés ......................• Plan de maçonnerie du muret ....................• Assemblage des poteaux et de la faîtière au sol ................ • Positionnement et fixation de la tôle rejet d’eau - Serre sur muret ........•...
- Page 3 RECOMMANDATIONS IMPORTANT Pensez à déclarer votre serre de jardin à votre assureur. Merci de lire ces instructions attentivement avant de commencer le montage de la serre. Merci de vous assurer que toutes les pièces mentionnées sur cette notice sont présentes dans le carton et de vérifier les quantités. Merci de suivre les étapes dans l’ordre indiqué...
- Page 4 RECOMMANDATIONS Vis inox tête marteau Vis inox tête hexagonale MONTAGE DES PROFILS Écrou frein inox à embase ACCESSOIRES FOURNIS M6x12 M6x12 OUTILS NECESSAIRES DE VOTRE SERRE niveau fils à plomb L’écrou frein inox M6 (5) et les vis inox (3) (tête marteau et tête hexagonal) sont des composants fondamentaux équerre mètre du montage.
- Page 5 365418 365373 Vis inox à tête hexagonale M6x20 Palmette Clips W de vitrage 789300 363235 366419 SAL1 Logo LAMS Rosace Vis inox à tête marteau M6x12 Vis inox à tête hexagonale M6x12 365401 794995 364224 994778 SAL2 Vis inox à tête marteau M6x20 Vis à...
- Page 6 Support H. 87 cm : L. 682 mm L. 3117 mm Hauteur faîtage 3,10 m Support H. 40 cm : L. 1546 mm Support H. 87 cm : L. 1076 mm Lams Cl. Lams Cl. è f Rèf. 2024 è f è...
- Page 7 Tolérance générale +/- 0.1mm Mis en plan par : Date : 11/07/2019 Désignation : GAMME PROFILES RP-42736/1 Matière : SERRE LAMS Classic + PRO Alu Brute Echelle : Dossier : Code article : Masse: LAMS PL-01 LAMS CL + PRO Nom fichier : Débit :...
- Page 8 PLAN DE MAÇONNERIE DU MURET Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. bord de la tôle rejet d'eau de 35mm permet Débord de la tôle rejet d'eau de 35mm permet Attention les portes droite ou gauche supplémentaires pose d'un parement <...
- Page 9 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE AU SOL Page 09...
- Page 10 POSITIONNEMENT ET FIXATION DE LA TÔLE REJET D’EAU - SERRE SUR MURET Serre Chambord OUTILS NECESSAIRES niveau fils à plomb équerre mètre maillet ciseaux tournevis cruciforme clef de 10 clef de 17 ventouse à verre pompe à silicone visseuse avec embout hexagona perceuse avec mèche béton dia escabeau Ø...
- Page 11 POSITIONNEMENT ET FIXATION DE LA TÔLE REJET D’EAU ET DU CADRE DE PORTE - SERRE SUR MURET Reco Serre Chambord OUTILS NECESSAIRES niveau fils à plomb équerre mètre maillet ciseaux tournevis cruciforme clef de 10 clef de 17 ventouse à verre pompe à...
- Page 12 PLAN DE MAÇONNERIE DES PLOTS BÉTON Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. Attention les portes droites ou gauches supplémentaires sont en Option Attention les portes droites ou gauches supplémentaires sont en Option Attention les portes droites ou gauches supplémentaires sont en Option Attention les portes droites ou gauches supplémentaires sont en Option Attention les portes droites ou gauches supplémentaires sont en Option...
- Page 13 PLAN DE MAÇONNERIE DU POURTOUR ET DE LA DALLE BÉTON Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. Attention les portes droite ou gauche supplémentaires comme sur le plan ci-dessous sont en Option Attention les portes droite ou gauche supplémentaires Attention les portes droite ou gauche supplémentaires Vue de dessus...
- Page 14 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE AU SOL Page 14...
- Page 15 ASSEMBLAGE DE L’EMBASE ALUMINIUM, DU CADRE DE PORTE ET DES POTEAUX AVEC LA FAÎTIÈRE SAUF INDICATION CONTRAIRE: FINITION: CASSER LES LES COTES SONT EN MILLIMETRES ETAT DE SURFACE: ANGLES VIFS NE PAS CHANGER L'ECHELLE REVISION TOLERANCES: LINEAIRES: ANGULAIRES: AUTEUR SIGNATURE DATE TITRE: VERIF.
- Page 16 pour obtenir un bon équerrage. FIXATION DE L’EMBASE ALUMINIUM AU SOL Fixation des équerres au sol et sur la partie basse de l’embase aluminium. Il est important que les 2 diagonales de la serre soient égales pour obtenir un bon équerrage. Equerre de fixation 4 Bis Serre Chambord Il est important que les 2 diagonales de la serre soient égales...
- Page 17 LES ÉTAPES DE MONTAGE SUIVANTES CONCERNENT LES SERRES POSITIONNÉES AUSSI BIEN SUR MURET QUE SUR EMBASE ALUMINIUM Page 17...
- Page 18 INSTALLATION DE LA TÔLE SOLIN L’installation de la tôle solin est optionnelle mais fortement recommandée pour une meilleure étanchéité. Marquez l’emplacement de la tôle comme indiqué sur le plan joint (70 mm). Présentez la tôle et marquez les points de perçage. Si l’une des tôles est trop longue par rapport à...
- Page 19 INSTALLATION DE LA TÔLE SOLIN Si vous le souhaitez pour renforcer l’étanchéité, réalisez un enduit sur la tôle. Page 19...
- Page 20 POSE DU JOINT SUR LES BATTÉES DE TOITURE Pour simplifier le montage, nous recommandons de positionner le joint sur les battées de toiture avant leur fixation (rappel précisé sur les pages concernées). Nous vous conseillons d’immerger vos mains dans de l’eau savonneuse pour faciliter la pose. Posez le joint le long des battées puis coupez l’excès à l’aide d’une paire de ciseaux. Attention, le joint est seulement à...
- Page 21 MONTAGE DES MONTANTS D’ANGLES P l a n c h e N ° 1 p r o f i l é S e r r e L u x i a i n d E D é b i t : F O R M A T I N D I C E N o m f i c h i e r :...
- Page 22 MONTAGE DES BATTÉES EXTÉRIEURES DE TOIT Recommandation Serre Chambord OUTILS NECESSAIRES niveau fils à plomb équerre mètre maillet ciseaux tournevis cruciforme clef de 10 clef de 17 ventouse à verre pompe à silicone visseuse avec embout hexagonale de 10 perceuse avec mèche béton diamètre 8 escabeau Montage A : vis tête marteau empreinte horizon...
- Page 23 MONTAGE DES BATTÉES DE FAÇADE SAL3 Page 23...
- Page 24 MONTAGE DES BATTÉES DE PIGNON Hauteur faîtage 2,70 m Dessus de porte si option porte REPÈRES latérale Support H. 40 cm 1435 mm 1680 mm 1865 mm 2010 mm 2115 mm 2182 mm 2193 mm Support H. 87 cm 965 mm 1210 mm 1395 mm 1540 mm 1645 mm 1712 mm 1723 mm 270 mm 415 mm Dessus de porte...
- Page 25 MONTAGE DES BATTÉES DE TOITURE DU CHIEN-ASSIS - FIXATION DE LA PARTIE HAUTE Page 25...
- Page 26 MONTAGE DES BATTÉES DE TOITURE DU CHIEN-ASSIS - FIXATION DE LA PARTIE BASSE Page 26...
- Page 27 Créé le : Créé par : Désignation : CE DOCUMENT EST LA PROPRIETE DE LA STE DOVIRIS IL NE PEUT ETRE UTILISE OU COMMUNIQUE A TIERS SANS L'AUTORISATION ECRITE DE LA STE DOVIRIS Tôle LAMS - Faitage Classique Masse(Kg): Matière : 0.02...
- Page 28 MONTAGE DU CHIEN-ASSIS NOTICE MONTAGE CHIEN ASSIS SAL VUE FINALE Validé Indice Modifications Créé le : Créé par : Désignation : 04/09/2023 Ensemble chien assis Masse(Kg): Matière : 130.55 Echelle : Tolérance générale 1:20 +/- 0.5mm Code article : FORMAT Nom fichier : 9947 ASM000583 - Notice montage - Chien assis SA...
- Page 29 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS Vous retrouverez sur les pages suivantes le principe de montage du triangle latéral droit du chien-assis (droite quand vous êtes face à la serre). Il faudra reproduire cette même étape pour le triangle latéral gauche, le principe restant le même. Attention les profilés entre la droite et la gauche peuvent varier, référez-vous au numéro indiqué. Triangle latéral droit : Attention, la languette du n°10 se glisse derrière le n°9 ÉTAPE N°1 Triangle latéral gauche : Attention, la languette du n°18 se glisse derrière le n°17...
- Page 30 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS ÉTAPE N°2 Attention, bien mettre les pièces bord à bord ATTENTION BIEN METTRE LES PIÈCES BORD À BORD FIXATION N°7 ET 8 Droite : 9 Gauche : 17 Droite : 8 Gauche : 16 DÉTAIL C ECHELLE 1 : 1 Droite : 8...
- Page 31 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS ÉTAPE N°3 FIXATION N°6 DÉTAIL F ECHELLE 1 : 1 DÉTAIL G ECHELLE 1 : 1 Triangle latéral droit : Attention, à bien mettre le n°11 et n°10 en butée sur le haut Droite : 10 ATTENTION BIEN METTRE Gauche : 18 Triangle latéral gauche : Attention, à...
- Page 32 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS Droite : 15 Gauche : 22 ÉTAPE N°4 VUE DE FACE POSITIONNEMENT N°9 ATTENTION BIEN METTRE Attention, à bien mettre N°9 EN BUTÉE SUR LE HAUT le n°15 (droite) ou n°22 (gauche) en butée sur le haut VUE DE DESSUS Droite : 15 Gauche : 22...
- Page 33 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS ÉTAPE N°5 ÉTAPE N°6 DÉTAIL J FIXATION N°9 FIXATION N°10 ET 11 ECHELLE 1 : 1 Droite : 10 Gauche : 18 Droite : 13 Gauche : 20 DÉTAIL K ECHELLE 1 : 1 Droite : 14 Gauche : 21 ATTENTION BIEN METTRE LE N°10 ET 11...
- Page 34 MONTAGE DES TRIANGLES LATÉRAUX DU CHIEN-ASSIS ÉTAPE N°7 Droite : 24 Gauche : 25 FIXATION N°12 DESSERER LE BOULON Desserrer le boulon pour glisser le POUR GLISSER LE N°12 n°24 (droite) ou n°25 (gauche) VUE DE D'ARRIÈRE SERRER LES 3 ECROUS Serrer les écrous Droite : 10 Gauche : 18...
- Page 35 MONTAGE DU CHIEN-ASSIS Une fois vos 2 triangles latéraux, vous pouvez monter le chien-assis. ÉTAPE N°1 FIXATION N°8 ET 15 DÉTAIL A ECHELLE 1 : 2 DÉTAIL B ECHELLE 1 : 4 Validé par Validé le Indice Modifications Créé par : Désignation : Créé...
- Page 36 MONTAGE DU CHIEN-ASSIS Attention avant de poser les triangles, mettre le joint sur les battées cintrées de la serre jusqu’à toucher le cadre de la porte ATTENTION AVANT DE POSER LES TRIANGLES ÉTAPE N°2 METTRE LE JOINT SUR LES BATTÉES CINTRÉES DE LA SERRE FIXATION TRIANGLE LATÉRAL JUSQU'A TOUCHER LE CADRE DE LA PORTE GAUCHE ET DROIT...
- Page 37 MONTAGE DU CHIEN-ASSIS - FIXATION DU CADRE DE PORTE Autoforeuse Chev ille VIS M6 tête fraisée + écrou pour charnières de portes Exemple représenté: base d'une serre Mirabeau longueur 5.30 m Page 37...
- Page 38 MONTAGE DU CHIEN-ASSIS ÉTAPE N°3 FIXATION N°14 ET 36 DÉTAIL X ECHELLE 1 : 1 DÉTAIL P ECHELLE 1 : 5 DÉTAIL E ECHELLE 1 : 3 Validé par Validé le Indice Modifications DÉTAIL F Créé le : Créé par : Désignation : 04/09/2023 ECHELLE 1 : 3...
- Page 39 MONTAGE DU CHIEN-ASSIS DÉTAIL G ECHELLE 1 : 1 ÉTAPE N°4 FIXATION N°29 ET 33 DÉTAIL H Validé par Validé le Indice Modifications ECHELLE 1 : 1 Créé le : Créé par : Désignation : 04/09/2023 Admin Ensemble chien assis Masse(Kg): Matière : 129.79...
- Page 40 MONTAGE DU CHIEN-ASSIS ÉTAPE N°5 DÉTAIL J FIXATION N°33 ET 35 ECHELLE 1 : 2 DÉTAIL R ECHELLE 1 : 2 DÉTAIL I ECHELLE 1 : 2 DÉTAIL Q ECHELLE 1 : 2 Validé par Validé le Indice Modifications Créé le : Créé...
- Page 41 MONTAGE DU CHIEN-ASSIS Attention, les battées (30) sur le triangle frontal (1) sont fixées avec trois vis à têtes marteau (37) et une vis à tête hexagonale (42). Les autres avec une vis à tête hexagonale (42) et une vis à tête marteau (37). DÉTAIL AC DÉTAIL M DÉTAIL AH...
- Page 42 INSTALLATION DU JOINT SUR LE CHIEN-ASSIS Pour une étanchéité optimale, surtout si votre serre est exposée au vent, vous pouvez installer le joint (45) entre le verre et la faitière. Coupez le joint en 12 morceaux de 355 mm et 2 morceaux de 700 mm. ECHELLE 1 : 1 Indice Modifications...
- Page 43 MONTAGE DU CHIEN-ASSIS ÉTAPE N°8 FIXATION N°34 ÉTAPE N°7 POSE N°40 ET 41 FIXATION DES BATTÉES N°34 Fixation des battées (32) avec trois vis à têtes hexagonales (42) AVEC 3 x TÊTES HEXAGONALES DÉTAIL W ECHELLE 1 : 2 DÉTAIL O ECHELLE 1 : 3 Validé...
- Page 44 MONTAGE DU CHIEN-ASSIS ÉTAPE N°8 BIS FIXATION TRIANGLE LATÉRAL SUR BATTÉE ATTENTION VÉRIFIER AVANT DE VISSER QUE LE PERÇAGE Attention vérifier avant de visser que le perçage SOIT AU MILIEU DE LA BATTÉE CINTRÉE soit au milieu de la battée cintrée Indice Modifications Validé...
- Page 45 MONTAGE DU CHIEN-ASSIS Page 45...
- Page 46 MONTAGE DES BATTÉES DE TOITURE - FIXATION DE LA PARTIE HAUTE Page 46...
- Page 47 MONTAGE DES BATTÉES DE TOITURE - FIXATION DE LA PARTIE BASSE Page 47...
- Page 48 MONTAGE DES CORNIÈRES DE TOITURE * Pour fixer les cornières de toiture, utilisez les vis à tête hexagonale (3) glissées auparavant dans la rainure des battées de toiture (page 24). Si cette étape n’a pas été effectuée, utilisez les vis à tête marteau (3). Page 48...
- Page 49 MONTAGE DE LA PORTE ET DE LA LUCARNE DE TOITURE Page 49...
- Page 50 MONTAGE DE LA LUCARNE DE PAROIS SAL6 DÉTAIL ECHELLE 1 : 5 Avec un support de hauteur 40 cm et/ou une hauteur de faîtage de 3,10 m, une battée de sous lucarne (P) est à positionner comme ceci : Page 50 Indice Modifications Validé...
- Page 51 POSE DU VITRAGE DE PAROIS ET DE TOITURE - HAUTEUR FAÎTAGE 2,70 M Support H. 40 cm Support H. 87 cm Format Nombre Format Nombre Repère (en mm) de clips (en mm) de clips 482 x 358 960 x 358 960 x 358 1200 x 358 1200 x 358...
- Page 52 POSE DU VITRAGE DE PAROIS ET DE TOITURE - HAUTEUR FAÎTAGE 3,10 M Support H. 40 cm Support H. 87 cm Format Nombre Format Nombre Repère (en mm) de clips (en mm) de clips 870 x 358 960 x 358 960 x 358 1200 x 358 1200 x 358...
- Page 53 Vitrage toiture Chambord Versailles Am Voir montage B page 3 POSE DU VITRAGE DE TOITURE - PETITS VERRES (VERRES TUILES) Serre Vitrage toiture Chambord Versailles Amboise 16 Montesquieu Mirabeau Chambord Montesquieu Mirabeau Chambord Serre Vitrage toiture Chambord Versailles Amboise 16 1 - Posez un verre arrondi (Z) sur l’extrémité...
- Page 54 Fixez les moulures à l’aide des vis (18). Palmette Le logo Lams se fixe en haut de la plaque aluminium du côté de la serrure. Le nombre de rosaces et palmettes varient selon la dimension de votre serre. Elles se fixent sur l’embase, dans l’ordre de votre choix.
- Page 55 Grâce au système d’ombrage, régulez la température à l’intérieur de la serre et protégez vos cultures et semis de l’intensité du soleil (effet loupe à travers le verre). Cette option peut être commandée à tout moment après l’achat de votre serre sur notre site www.serres-lams.com...
- Page 56 Créateur & Fabricant Français de serres depuis 1993 Valable uniquement pour la France Alleen geldig voor Frankrijk DOVIRIS - 43 Avenue Georges Clémenceau 85120 LA CHÂTAIGNERAIE - FRANCE - www.serres-lams.com Visuels et illustrations non contractuels. Valable uniquement pour la France...
