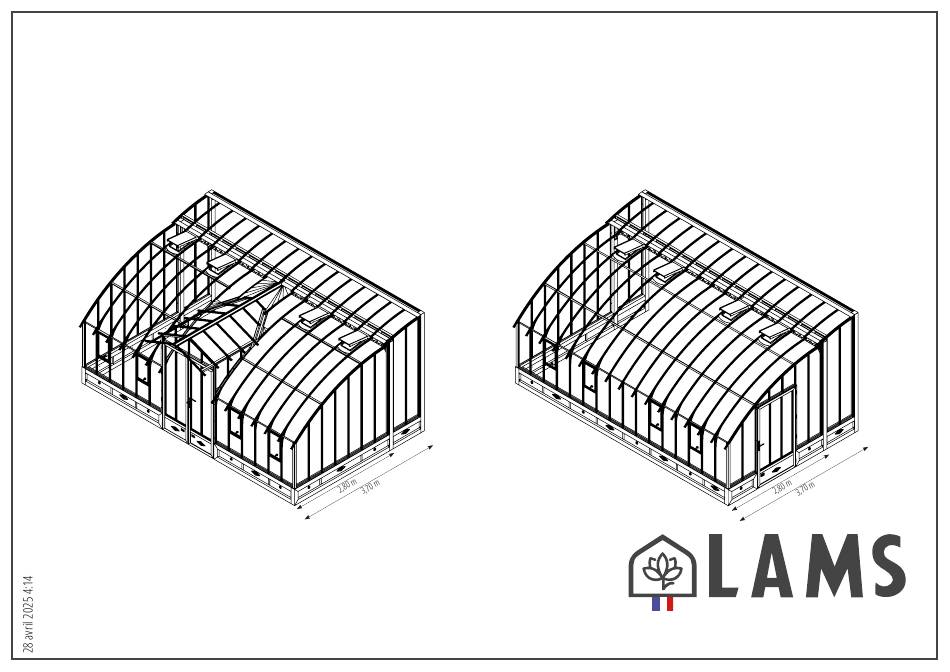

SERRES MONTESQUIEU & CHAMBORD
LARGEUR 3,70 M (NOTICE D'EXTENSION DES SERRES DE LARGEUR 2,80 M)
SUR MURET OU SUR EMBASE
HAUTEUR 40 OU 87 CM
Créateur & Fabricant Français de serres depuis 1993

Publicité

loading

Sommaire des Matières pour LAMS MONTESQUIEU

  • Page 1 SERRES MONTESQUIEU & CHAMBORD LARGEUR 3,70 M (NOTICE D’EXTENSION DES SERRES DE LARGEUR 2,80 M) SUR MURET OU SUR EMBASE HAUTEUR 40 OU 87 CM Créateur & Fabricant Français de serres depuis 1993...
  • Page 2 • Plan de maçonnerie des plots béton - Serre Chambord ............• Plan de maçonnerie du pourtour et de la dalle béton - Serres Montesquieu & Chambord ..• Assemblage des poteaux et de la faîtière arrière au sol ............
  • Page 3 RECOMMANDATIONS IMPORTANT Pensez à déclarer votre serre de jardin à votre assureur. Merci de lire ces instructions attentivement avant de commencer le montage de la serre. Merci de vous assurer que toutes les pièces mentionnées sur cette notice sont présentes dans le carton et de vérifier les quantités. Merci de suivre les étapes dans l’ordre indiqué...
  • Page 4 RECOMMANDATIONS MONTAGE DES PROFILS Vis inox tête marteau Vis inox tête hexagonale Écrou frein inox à embase ACCESSOIRES FOURNIS M6x12 M6x12 OUTILS NECESSAIRES DE VOTRE SERRE niveau fils à plomb L’écrou frein inox M6 (5) et les vis inox (3) (tête marteau et tête hexagonal) sont des composants fondamentaux équerre mètre du montage.
  • Page 5 365418 365373 Vis inox à tête hexagonale M6x20 Palmette Clips W de vitrage 789300 363235 366419 SAL1 Logo LAMS Rosace Vis inox à tête marteau M6x12 Vis inox à tête hexagonale M6x12 365401 794995 364224 994778 SAL2 Vis inox à tête marteau M6x20 Vis à...
  • Page 6 L. 3117 mm Support H. 87 cm : L. 682 mm Lucarne de toiture : Extension 3,70 m : L. 1040 mm L. 0,40 x H. 0,60 m Lams Cl. Lams Cl. è f Rèf. 2024 è f è f è...
  • Page 7 EMPLACEMENT DES PROFILÉS - SERRE MONTESQUIEU Rèf. 2009 Rèf. 2006 Rèf. 2025 Cheneau (profilé coin) (Cheneau Mural 11°) Lams Cl. Lams Cl. Lams Cl. Rèf. 2024 Rèf. 2016 Rèf. 2023 (Rail porte) (Faitière 11° murale) (sous Lucarne) Lams Cl. Lams Cl.+Pro Lams Cl.+Pro...
  • Page 8 Lams Cl.+Pro Lams Cl.+Pro Mis en plan par : Date : 11/07/2019 Désignation : GAMME PROFILES RP-42736/1 Matière : SERRE LAMS Classic + PRO Alu Brute Echelle : Dossier : Code article : Masse: LAMS PL-01 LAMS CL + PRO Nom fichier : Débit :...
  • Page 9 PLAN DE MAÇONNERIE DU MURET - SERRE MONTESQUIEU Attention la 2ème porte droite ou gauche supplémentaire comme sur le plan ci-dessous est en option Emplacement poteaux ébord de la tôle rejet d'eau de 35mm permet Attention la 2ème porte droite ou gauche supplémentaire pose d'un parement <...
  • Page 10 comme sur le plan ci-dessous est en option Débord de la tôle rejet d'eau de 35mm permet la pose d'un parement < à 30mm PLAN DE MAÇONNERIE DU MURET - SERRE CHAMBORD Vue de dessus Attention la 2ème porte droite ou gauche supplémentaire Attention la 2ème porte droite ou gauche supplémentaire comme sur le plan ci-dessous est en option Débord de la tôle rejet d'eau de 35mm permet...
  • Page 11 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE ARRIÈRE AU SOL Page 11...
  • Page 12 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE CENTRALE AU SOL Page 12...
  • Page 13 POSITIONNEMENT ET FIXATION DE LA TÔLE REJET D’EAU - SERRE SUR MURET Veuillez aussi prendre en compte l’installation de la tôle rejet d’eau et du cadre de porte dans la notice de la serre de largeur 2,80 m. Serre Chambord OUTILS NECESSAIRES niveau fils à...
  • Page 14 PLAN DE MAÇONNERIE DES PLOTS BÉTON - SERRE MONTESQUIEU Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. A A t t t t e e n n t t i i o o n n l l e e s s p p o o r r t t e e s s d d r r o o i i t t e e s s o o u u g g a a u u c c h h e e s s s s u u p p p p l l é é m m e e n n t t a a i i r r e e s s s s o o n n t t e e n n O O p o t t i i o o n n Bandeau de pose béton...
  • Page 15 PLAN DE MAÇONNERIE DES PLOTS BÉTON - SERRE CHAMBORD Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. Attention une 2ème porte droite ou gauche supplémentaire est en option Attention une 2ème porte droite ou gauche supplémentaire est en option Attention une 2ème porte droite ou gauche supplémentaire est en option Bandeau de pose béton...
  • Page 16 PLAN DE MAÇONNERIE DU POURTOUR ET DE LA DALLE BÉTON - SERRES MONTESQUIEU & CHAMBORD Veuillez seulement tenir compte des indications pour la porte latérale sur le plan ci-dessous si vous avez choisi cette option. Attention les portes droites ou gauches supplémentaires comme sur le plan ci-dessous sont en option Bandeau de pose béton...
  • Page 17 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE ARRIÈRE AU SOL Page 17...
  • Page 18 ASSEMBLAGE DES POTEAUX ET DE LA FAÎTIÈRE CENTRALE AU SOL Page 18...
  • Page 19 ASSEMBLAGE DE L’EMBASE ALUMINIUM ET DES POTEAUX AVEC LES FAÎTIÈRES Veuillez aussi prendre en compte l’installation de l’embase et du cadre de porte dans la notice de la serre de largeur 2,80 m. Page 19 SAUF INDICATION CONTRAIRE: FINITION: CASSER LES LES COTES SONT EN MILLIMETRES ETAT DE SURFACE: ANGLES VIFS...
  • Page 20 équerrage. FIXATION DE L’EMBASE ALUMINIUM AU SOL - SERRE MONTESQUIEU Fixation des équerres au sol et sur la partie basse de l’embase aluminium. Il est important que les 2 diagonales de la serre soient égales pour obtenir un bon équerrage.
  • Page 21 pour obtenir un bon équerrage. FIXATION DE L’EMBASE ALUMINIUM AU SOL - SERRE CHAMBORD Fixation des équerres au sol et sur la partie basse de l’embase aluminium. Il est important que les 2 diagonales de la serre soient égales pour obtenir un bon équerrage. Equerre de fixation 4 Bis Serre Chambord Il est important que les 2 diagonales de la serre soient égales...
  • Page 22 LES ÉTAPES DE MONTAGE SUIVANTES CONCERNENT LES SERRES POSITIONNÉES AUSSI BIEN SUR MURET QUE SUR EMBASE ALUMINIUM Page 22...
  • Page 23 POSE DU JOINT SUR LES BATTÉES DE TOITURE Pour simplifier le montage, nous recommandons de positionner le joint sur les battées de toiture avant leur fixation (rappel précisé sur les pages concernées). Nous vous conseillons d’immerger vos mains dans de l’eau savonneuse pour faciliter la pose. Posez le joint le long des battées puis coupez l’excès à l’aide d’une paire de ciseaux. Attention, le joint est seulement à...
  • Page 24 MONTAGE DES BATTÉES DE PAROIS ET DES BATTÉES EXTÉRIEURES DE TOITURE Recommandations 2 Serre Chambord OUTILS NECESSAIRES niveau fils à plomb équerre mètre maillet ciseaux tournevis cruciforme clef de 10 clef de 17 ventouse à verre pompe à silicone visseuse avec embout hexagonale de 10 perceuse avec mèche béton diamètre 8 escabeau Montage A : vis tête marteau...
  • Page 25 INSTALLATION DE LA TÔLE SOLIN L’installation de la tôle solin est optionnelle mais fortement recommandée pour une meilleure étanchéité. Marquez l’emplacement de la tôle comme indiqué sur le plan joint (70 mm). Présentez la tôle et marquez les points de perçage. Si l’une des tôles est trop longue par rapport à...
  • Page 26 INSTALLATION DE LA TÔLE SOLIN Si vous le souhaitez pour renforcer l’étanchéité, réalisez un enduit sur la tôle. Page 26...
  • Page 27 MONTAGE DES BATTÉES INTÉRIEURES DE TOITURE Veuillez continuer le montage avec la notice de largeur 2,80 m à la page 20. Page 27...
  • Page 28 POSE DU VITRAGE DE PAROIS ET DE TOITURE Support H. 40 cm Support H. 87 cm Format Nombre Format Nombre Repère (en mm) de clips (en mm) de clips 482 x 358 1980 x 358 1980 x 358 1940 x 358 1940 x 358 400 x 358 400 x 358...
  • Page 29 3: Poser 2 clips par verre de toiture (un à droite, un à gauche). Laisser un jeu identique de chaque côté du verre pour placer 2: Poser un verre arrondi sur l'extrémité basse de la toiture, en bout des profils. Voir montage D page 3 Exemple sur une serre Montesquieu Voir montage D page 3 Joint...
  • Page 32 Créateur & Fabricant Français de serres depuis 1993 Valable uniquement pour la France Alleen geldig voor Frankrijk DOVIRIS - 43 Avenue Georges Clémenceau 85120 LA CHÂTAIGNERAIE - FRANCE - www.serres-lams.com Visuels et illustrations non contractuels. Valable uniquement pour la France...
