Manuels Connexes pour Kimo Instruments CP210
Sommaire des Matières pour Kimo Instruments CP210

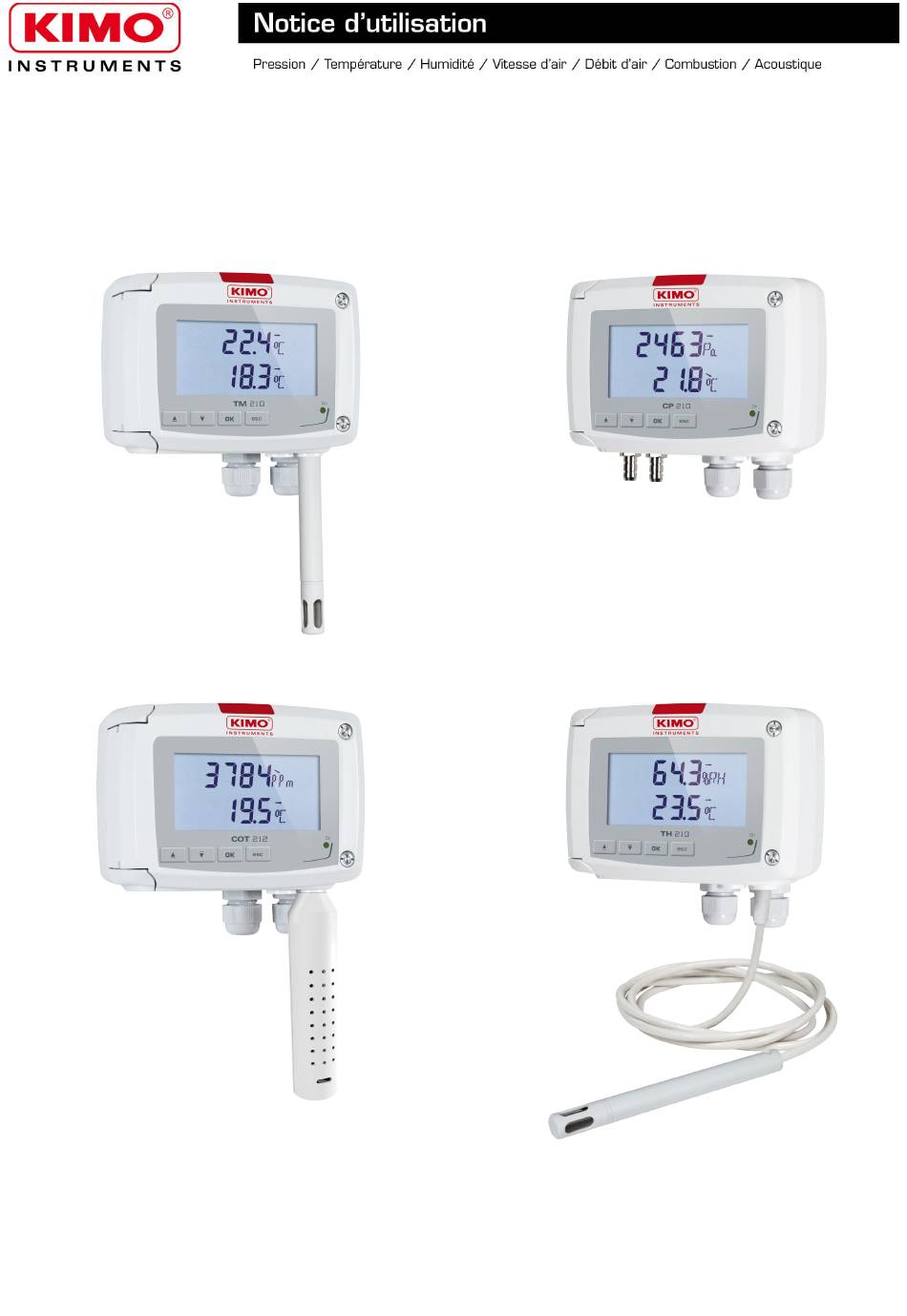

- Page 1 Configuration des capteurs classe 210 par clavier...
- Page 3 5.2. Régler les échelles des sorties analogiques................12 6. F 500 : Réglage de la mesure......................14 6.1. Autozéro (CP210)........................14 6.2. Intégration de la mesure de la pression (CP210)..............14 6.3. Temporisation entre deux autozéros (CP211 et CP212)............14 6.4. Intégration de la mesure de la vitesse (CTV210)..............15 6.5.
- Page 5 1.1. Description du capteur Les capteurs de la classe 210 avec écran peuvent être configurés via le clavier. Il est possible de régler les unités de mesure, d'activer ou non une voie,... Philosophie : les différents réglages sont indiqués sous forme de numéro de dossier et de sous-dossier. Ces codes numériques sont expliqués en détail dans le manuel.
- Page 6 1.3. Sélection du signal de sortie La sélection du signal de sortie en tension (0-10 V ou 0-5 V) ou en courant (4-20 mA ou 0-20 mA) doit être réalisée avec le capteur HORS TENSION et se fait avec le switch de la carte électronique du capteur en disposant les interrupteurs de la manière suivante : Configuration 4-20 mA...
- Page 7 F 500 : concerne la configuration de la mesure. Voir page 14 • F 600 : concerne la configuration de mesure spécifique aux capteur CO 212, CP210 et CTV210. Voir page 17 • Pour sélectionner le dossier de configuration souhaité : «...
- Page 8 Ce dossier permet de configurer les paramètres suivants du capteur : le contraste, le rétro-éclairage et le verrouillage du clavier Il indique aussi la version du firmware du capteur. 3.1. Accéder à la version du firmware Le code d'activation est validé et F 100 est affiché (voir page précédente). ➢...
- Page 9 3.3. Verrouiller le clavier : F 140 Pour plus de sécurité et éviter toute erreur de manipulation, il est possible de bloquer les touches du capteur. Le sous-dossier F112 est affiché à l'écran. ➢ Appuyer sur la touche Haut. « F 140 » s'affiche à l'écran avec « OFF » signifiant que le verrouillage est désactivé. ➢...
- Page 10 Ce dossier permet d'activer une ou deux voies et de configurer les unités de mesure pour chaque voie. Le capteur est allumé. ➢ Appuyer sur OK. ➢ Entrer le code d'activation (voir page 7). ➢ Appuyer sur OK. ➢ Appuyer sur la touche Haut pour aller dans le dossier F 200. ➢...
- Page 11 5.1. Diagnostic des sorties Cette fonction permet de vérifier sur un multimètre, un régulateur ou un automate, le bon fonctionnement des sorties. Le capteur va générer une tension (entre 0 et 10 V) ou un courant (entre 0 et 20 mA) selon le réglage du switch de la carte du capteur.
- Page 12 Pour faire le diagnostic de la voie 2, aller dans le dossier F 311 et réaliser la même procédure que pour la voie 1. 5.2. Régler les échelles des sorties analogiques Cette fonction permet de modifier les échelles de sorties analogiques. Les valeurs à...
- Page 13 Modèle bornier De -100.0 à +400.0 De -148.0 à +752.0 CTV210 / COT212 °C °F Modèle ambiant De 0.0 à +50.0 De +32.0 à +122.0 CP210 °C °F Sur bornier De -100.0 à +400.0 De -148.0 à +752.0 Vitesse • CTV210...
- Page 14 6.2. Intégration de la mesure de la pression (CP210) Cette fonction est uniquement disponible sur les capteurs CP210 L'élément de mesure de pression de la classe 210 est très sensible et très réactif aux changement de pression. Lors de mesures sur un réseau aéraulique instable, la mesure de pression devient illisible. Le coefficient d'intégration (de 0 à 9) permet alors de lisser la mesure de pression afin d'éviter les variations intempestives et permettre l'exploitation d'une...
- Page 15 ➢ Appuyer sur la touche Haut pour aller dans le dossier F 500. ➢ Appuyer sur OK. ➢ Appuyer sur la touche Haut pour aller dans le dossier F 510. ➢ Appuyer sur OK. La durée entre deux auto-calibrations s'affiche. ➢...
- Page 16 Le premier chiffre de l'offset clignote. ➢ Saisir avec les touches Haut et Bas la valeur du chiffre ou le signe négatif de la valeur puis appuyer sur OK. Le deuxième chiffre clignote. ➢ Saisir avec les touches Haut et Bas sa valeur puis appuyer sur OK. ➢...
- Page 17 7.1. Compensation en température (CP 210) Il est possible de modifier la valeur de la compensation en température. En effet, la vitesse et le débit mesurés à l'aide d'un tube de Pitot et ou d'ailes Débimo (ou autres éléments déprimogènes) sont fonction de la température d’utilisation. Il est donc nécessaire d’entrer la température d’utilisation afin d’obtenir des résultats plus cohérent.
- Page 18 sélectionner l'élément déprimogène utilisé pour réaliser les mesures. Il faut ensuite régler le coefficient de l'élément déprimogène puis le facteur de correction de la vitesse. 7.3.1 Sélectionner le moyen de mesure Le capteur est allumé. ➢ Appuyer sur OK. ➢ Entrer le code d'activation (voir page 7). ➢...
- Page 19 ➢ Sélectionner 0, 1, ou 2 correspondant à : 0 : section rectangulaire • 1 : section circulaire • 2 : coefficient • 7.4.2 Sélectionner l'unité de la section (CP 210 et CTV 210) Le capteur est allumé. ➢ Appuyer sur OK. ➢...
- Page 20 ➢ Appuyer sur OK. ➢ Régler le coefficient avec les touches Haut et Bas. ➢ Appuyer sur OK lorsque le dernier digit est réglé pour valider le coefficient. Ce coefficient doit être compris entre 0000.0 et 9999.9. ➢ Appuyer sur la touche Haut pour aller dans le dossier F 626 pour régler l'unité de mesure. ➢...
- Page 21 8.1. F 100 Code Description Possibilités F 101 Version du firmware F 110 Contraste de l'écran De 0 à 5 F 111 Durée du rétro-éclairage De 0 à 4 F 112 Rétro-éclairage de l'écran De 0 à 10 F 140 Verrouillage du clavier 8.2.
- Page 22 8.3. F 300 Code Description Possibilités F 301 Diagnostic de la voie 1 : génération Génération selon le signal de sortie Affichage écran d'un courant ou d'une tension 0-10 V 0-5 V 0-20 mA 4-20 mA pas de génération 0 mA 4 mA 2.5 V 10 mA...
- Page 23 8.5. F 600 Code Appareil Description Possibilités F 600 CP 210 Unité température 0 : °C 1 : °F F 602 CP 210 Compensation température F 605 COT 212, CP 210 et CTV 210 Compensation altitude F 610 CP 210 Moyen de mesure 0 : Pitot L 1 : Pitot S...
