1.3.
Sélection du signal de sortie

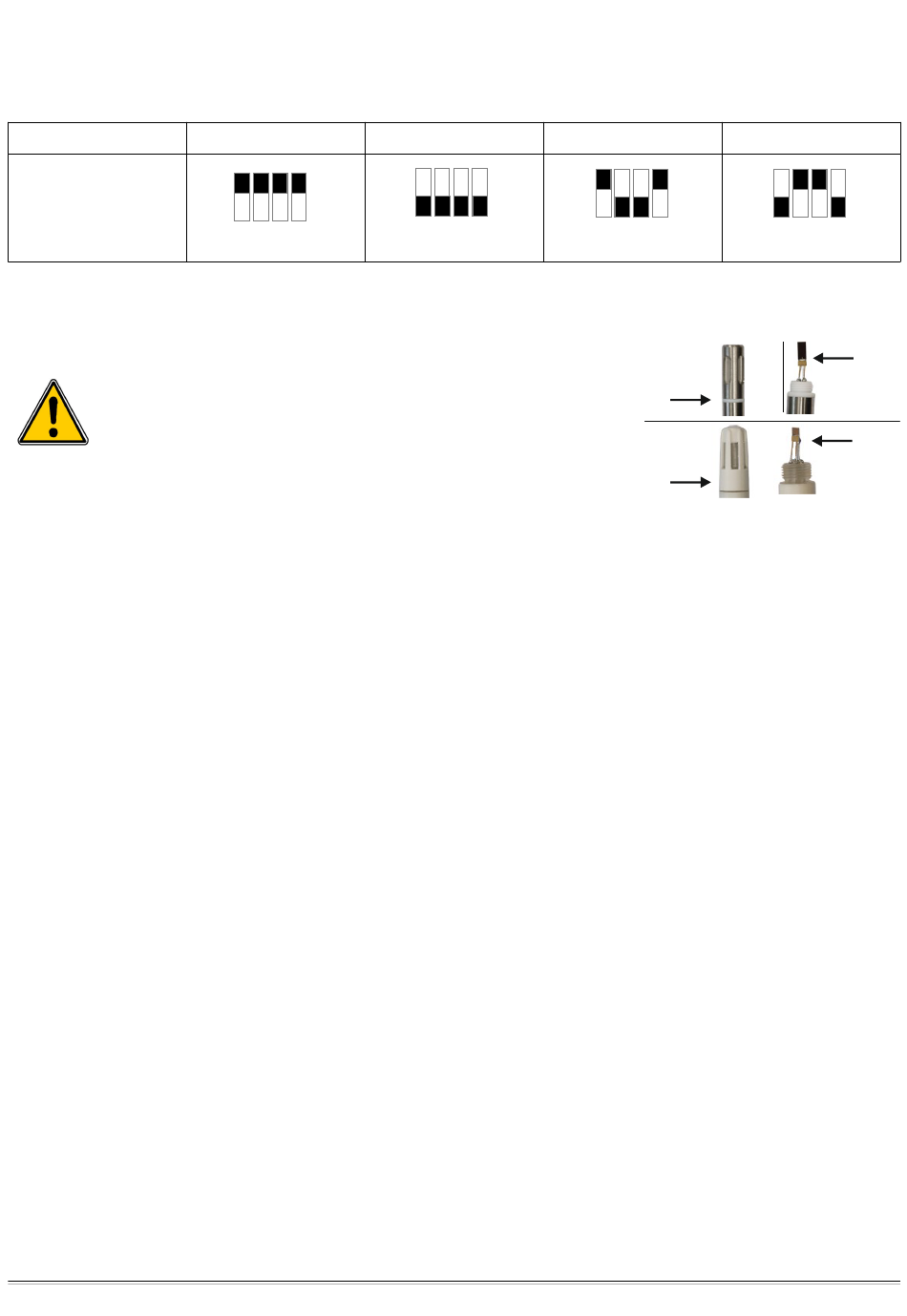

La sélection du signal de sortie en tension (0-10 V ou 0-5 V) ou en courant (4-20 mA ou 0-20 mA) doit être réalisée avec le
capteur HORS TENSION et se fait avec le switch de la carte électronique du capteur en disposant les interrupteurs de la
manière suivante :
Configuration
Combinaisons
1.4.
Embout de protection des capteurs
Il est fortement déconseillé d'enlever l'embout de protection des sondes
d'hygrométrie car le capteur qui se trouve à l'intérieur est très fragile. Le
moindre contact peut l'endommager. Cependant, si vous vous voyez dans
l'obligation d'enlever l'embout de protection, prenez le maximum de
précaution et ne touchez pas le capteur.
Pour enlever l'embout de protection, dévissez-le.
6
4-20 mA
1
2 3 4
0-10 V
1
2 3 4
0-5 V
1
2 3 4
Embout de
protection
à
dévisse
r
Embout de
protection
à dévisser
0-20 mA
1
2 3 4
Capteur
Capteur
