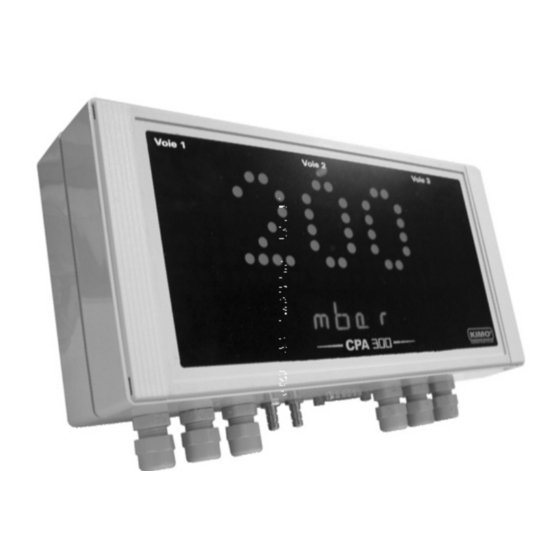

Kimo Instruments CPA300 Notice D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Pression
CPA 300 >
SEN TRONIC
AG
Produkte, Support und Service
Notice d'utilisation
Pression • Température • Humidité • Vitesse d'air • Débit d'air • Combustion • Acoustique
NOTICE D'UTILISATION
Configuration
CPA300 et THA300
Télécommande
Télécommande
Rugghölzli 2
CH - 5453 Busslingen
des capteurs
Protocole Modbus
Protocole Modbus
Température
Humidité
< THA 300
Tel. +41 (0)56 222 38 18
Fax +41 (0)56 222 10 12
mailbox@sentronic.com
www.sentronic.com

Publicité

Table des Matières
loading

Manuels Connexes pour Kimo Instruments CPA300

Sommaire des Matières pour Kimo Instruments CPA300

  • Page 1 Notice d’utilisation Pression • Température • Humidité • Vitesse d’air • Débit d’air • Combustion • Acoustique NOTICE D'UTILISATION Configuration des capteurs CPA300 et THA300 Télécommande Télécommande Protocole Modbus Protocole Modbus Température Humidité < THA 300 Pression CPA 300 >...
  • Page 2 SEN TRONIC Rugghölzli 2 Tel. +41 (0)56 222 38 18 mailbox@sentronic.com CH - 5453 Busslingen Fax +41 (0)56 222 10 12 www.sentronic.com Produkte, Support und Service...

  • Page 3: Table Des Matières

    Sommaire 1. Pré-requis ..................1.a - Principe de fonctionnement .
  • Page 4 Sommaire 10. Configuration de la mesure en vitesse (CPA300 + SQR) • P 21 F600 ..10.a - Saisie de la compensation en température P 21 .........

  • Page 5: Pré-Requis

    1. Pré-requis 1.a - Principe de fonctionnement La configuration par télécommande / Modbus vous permet entre autre d’activer ou non une voie, de changer d’unités de mesure,de régler les seuils et relais... Philosophie : l’accès aux options de configuration du capteur fonctionnent sur le principe de dossier et de sous- dossier (comme sur Windows) dans lesquels sont stockées les fonctions.

  • Page 6: B - Sélection Du Signal De Sortie

    1. Pré-requis 1.b - Sélection du signal de sortie Les capteurs CPA300 et THA300 peuvent émettre soit un signal Tension ou Courant ? en tension soit en courant. Capteur en alimentation 24 Vac/dc Capteur en alimentation 230 Vac (Ref. HV).

  • Page 7: Paramètres Modbus

    2. Paramètres modbus 2.a - Paramètres de configuration • Vitesse de communication 19200 Bauds (Configuration de la vitesse en page 28) ....• Bits de données 8 bits .
  • Page 8 2. Paramètres modbus 2.c - Code d’accès aux Registres (suite) • Numéro de série de l’élement sensible (SPI - CPA300 / Sonde d’humidité - THA300) Code modbus : 1402 Pour tous les autres codes d’accès aux différents registres du capteur sont indiqués sur chaque fonction à...

  • Page 9: Code D'activation Et Accès Aux Fonctions

    3. Code d’activation et accès aux fonctions Cette étape est OBLIGATOIRE à chaque configuration du capteur Pour avoir accès aux fonctions du capteur, et par mesure de sécurité, il faut au préalable saisir un code de sécurité. • Vérifier que le capteur est bien alimenté •...

  • Page 10: Configuration De L'afficheur Et Du Clavier

    4. Configuration de l’afficheur et du clavier F100 4.a - Canal du capteur pour la télécommande infrarouge Vous pouvez changer le numéro de canal du capteur pour la réception du signal de la télécommande infrarouge. L’avantage est qu’une seule télécommande suffit pour piloter plusieurs capteurs et surtout quand ceux-ci sont sont installés côte à...

  • Page 11: Configuration Des Voies Et Des Unités De Mesure

    5. Configuration des voies et des unités de mesure F200 Les capteurs CPA300 et THA300 possèdent 4 voies de mesure. Vous avez la possibilité d’activer 1, 2, 3 ou 4 voies et de sélectionner pour chaque voie une unité de mesure.

  • Page 12: Gestion Des Sorties Analogiques

    F300 6. Gestion des sorties analogiques 6.a - Diagnostic des sorties Cette fonction permet de vérifier sur un multimètre, un régulateur ou sur un automate, le bon fonctionnement des sorties. Le capteur va générer un courant (entre 4 et 20mA) ou une tension (entre 0 et 10V) selon une grille de référence.
  • Page 13 6. Gestion des sorties analogiques F300 6.a.2 - Diagnostic des sorties Une fois le branchement du multimètre (ou régulateur ou automate) au capteur effectué (cf. page 6), vous allez pouvoir diagnostiquer les sorties analogiques sur plusieurs points de contrôle. Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé.

  • Page 14: B - Réglage Des Sorties Analogiques

    6. Gestion des sorties analogiques F300 6.b - Réglages des sorties analogiques Avec cette fonction, vous pouvez modifier la plage de mesure de votre capteur et faire correspondre les bornes de la nouvelle plage avec la sortie analogique (0-10V ou 4-20mA). C’est vous qui saisissez la plage de mesure sur laquelle vous souhaitez que le capteur travaille! Les valeurs à...
  • Page 15 F300 6. Gestion des sorties analogiques 6.b.1 - Tableau de conversion des unités de mesure Pression mmH2O inWg mbar mmHg CPA 301 0 à ±100 0 à ±10,2 0 à ±0,401 0 à ±1,00 CPA 302 0 à ±500 0 à ±51,0 0 à...

  • Page 16: Réglage Des Alarmes / Relais

    F400 7. Réglage des alarmes / relais 7.a - Activation / Désactivation du BEEP alarme Le beep alarme permet d’obtenir un signal sonore en cas de condition d'alarme. Plus d’information sur le réglage des seuils en page 17. Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé.

  • Page 17: C - Repère Des Alarmes / Relais

    Les capteurs CPA300 et THA300 possèdent 4 alarmes relais sonores en alimentation 24 Vac/dc (2 alarmes pour l’alimentation 230 Vac Ref.HV). Le capteur peut donc être configuré selon 4 consignes de sécurité différentes en alimentation 24 Vac/dc (2 consignes de sécurité...

  • Page 18: E - Explications Des Modes D'alarme Disponibles

    F400 7. Réglage des alarmes / relais 7.e - Explications des modes d’alarme disponibles 7.e.1 - Les termes Seuil Le seuil est une limite donnée, qui, une fois dépassée, va exciter un relais (en sécurité négative, voir page 12 pour plus d’information).
  • Page 19 F400 7. Réglage des alarmes / relais Configuration N°2 : 1 seuil, temporisation et front montant activés Mesure Condition d'alarme <T> Temporisation Seuil 1 <T> <T> <T> Temps Etat du relais Excité Non excité Sécurité négative Etat du relais Excité Non excité...

  • Page 20: F - Sélection Du Mode D'alarme

    F400 7. Réglage des alarmes / relais 7.f - Sélection du mode d'alarme Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. Sélectionner le dossier “400” et valider avec . Uniquement disponible en Sélectionner le sous-dossier alimentation 24 Vac/dc...
  • Page 21 7. Réglage des alarmes / relais F400 7.g - Réglage des seuils et de la temporisation 7.g.1 - Les seuils Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. Sélectionner le dossier “400”...
  • Page 22 F400 7. Réglage des alarmes / relais 7.g.2 - La temporisation Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. sélectionner le dossier “400” et valider avec Uniquement disponible en Sélectionner le sous-dossier alimentation 24 Vac/dc Etape...

  • Page 23: Configuration De La Mesure En Pression

    8. Configuration de la mesure en pression F500 8.a - Intégration de la mesure de la pression (CPA300) Le coefficient d’intégration permet de lisser la mesure, d’éviter les variations intempestives. Nouvelle valeur affichée [((10 - Coef.) x N Valeur) + (Coef. x Ancienne Valeur)] elle Cette formule est applicable lorsque la variation est inférieure à...

  • Page 24: Configuration De La Mesure En Humidité

    9. Configuration de la mesure en humidité F500 9.a - Réglage de l'offset en humidité et température Afin de compenser une dérive éventuelle du capteur, il est possible d’ajouter un offset à la valeur affichée par le THA300 via notre portable étalon : l'EHK 500 ou en entrant une valeur numérique via le clavier. Fonction disponible uniquement pour les capteurs d'humidité...

  • Page 25: Configuration De La Mesure En Vitesse (Cpa300 + Sqr)

    Pitot et ou d'ailes Débimo (ou autres éléments déprimogènes) sont fonction de la température d’utilisation. Il est donc nécessaire d’entrer la température d’utilisation afin d’obtenir des résultats plus cohérent. Fonction disponible uniquement pour les capteurs de pression série CPA300 avec option SQR 10.a.1 - Compensation manuelle Entrer en mode configuration (cf.

  • Page 26: B - Sélection Du Coefficient

    10.b - Sélection du coefficient de la vitesse (CPA300) Le calcul de la vitesse étant calculé à partir de la pression (pour un CPA300) et d'un élément déprimogène il faut saisir la valeur du coefficient de l'élément déprimogène. Le facteur du tube de Pitot et des ailes Debimo sont intégrés au capteur.

  • Page 27: C - Saisie Du Coefficient De Correction

    Ce coefficient de correction vous permettra d'ajuster le capteur en fonction des données de vitesse de votre installation. Fonction disponible uniquement pour les capteurs de pression série CPA300 avec option SQR 10.c.1 - Comment le calculer ? Vous savez, par exemple, que la vitesse dans votre section est égal à 17 m/s et que le capteur vous indique 16.6 m/s.

  • Page 28: Configuration De La Mesure En Débit • F600

    11.a - Sélection du type de la section ou du coefficient de débit 11.a.1 - Vous travaillez à partir du type de la section Fonction disponible uniquement pour les capteurs de pression série CPA300 avec option SQR Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché...
  • Page 29 Débit = C x Pression Fonction disponible uniquement pour les capteurs de pression : CPA300 avec option SQR. Dans ce mode de calcul, vous n'aurez plus accès à la lecture de la vitesse. Si vous activez ce mode de calcul et une voie en vitesse, le capteur rapportera une erreur de type 4.
  • Page 30 F600 11. Configuration de la mesure débit A l’aide des touches , sélectionner l’unité de mesure Etape (cf. tableau ci-dessous). Valider avec CPA301, 302 et 303 CPA304 CPA301HV, 302HV et 303HV CPA304HV mmH O mmH O inWg inWg mbar mbar mmHg La ligne des sous-dossiers est de nouveau activée.

  • Page 31: Fonctions Diverses

    12.a- Activation / désactivation de la RS232 et du bus de terrain Les capteurs CPA300 et THA300 possèdent une sortie RS232 et une sortie numérique RS485 (protocole modbus - en option). Vous pouvez via la RS232 recevoir les données mesurées (jusqu’à 2 voies de mesure) par un capteur de classe 200/300 ou envoyer les données vers un autre capteur de la Classe 300.

  • Page 32: C- Modification De La Vitesse De Communication Modbus

    12. Fonctions diverses 12.c- Modification de la vitesse de communication Modbus Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. Sélectionner le dossier “100” et valider avec Etape Sélectionner le sous-dossier “104” et valider avec Etape A l’aide des touches , sélectionner une vitesse de...

  • Page 33: D- Mode Purge

    12. Fonctions diverses 12.d- Mode Purge Le mode purge permet de figer la mesure à l’affichage, bloquer les sorties analogiques, activer le relais 1 afin de commander un système de dépoussiérage d’un réseau aéraulique et d’activer le relais 2 afin d’isoler le capteur. Voici le déroulement détaillé...
  • Page 34 12. Fonctions diverses 12.d.1 -Activation/désactivation du Mode Purge Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. Sélectionner le dossier “300” et valider avec Etape Sélectionner le sous-dossier “306” et valider avec A l’aide des touches , activer ( ) ou désactiver (...
  • Page 35 12. Fonctions diverses 12.d- Mode Purge - Suite 12.d.3 -Fréquence Entrer en mode configuration (cf. page 5). Le numéro de dossier affiché Etape correspond au dernier dossier de configuration utilisé. Sélectionner le dossier “300” et valider avec Etape Sélectionner le sous-dossier “308” et valider avec A l’aide des touches , saisir la valeur en minutes de la Etape...
  • Page 36 • Activez au moins une voie pour ne pas avoir ce code d'erreur. Activation d'une voie : voir page 5 Sonde d'humidité (THA300) ou SPI (CPA300) • Connectez la sonde / SPI (cf. notice SPI) non connectée Uniquement pour le CPA300.
  • Page 37 14. Résumé des fonctions F100 Code Description Possibilités N° du canal de la télécommande IR 0 à 9 Emission vers la RS232 0 ou 1 Lecture du numéro de série N° de l’esclave modbus 1 à 255 Vitesse de communication Modbus 2400 bds 9600 bds 38400 bds...
  • Page 38 14. Résumé des fonctions F300 Code Description Possibilités Gestion de la sortie analogique de la voie 1 0=>0V, 1=>5V, 2=>10V 3=>4mA, 4=>12mA, 5=>20mA Minimum de la sortie analogique de la voie 1 Maximum de la sortie analogique de la voie 1 Gestion de la sortie analogique de la voie 2 0=>0V, 1=>5V, 2=>10V 3=>4mA, 4=>12mA, 5=>20mA...
  • Page 39 14. Résumé des fonctions F400 Code Description Possibilités Alarme sonore 0 ou 1 Sécurité des relais 0 (négatif) ou 1 (positif) Choix de la voie pour relais 1 1=>voie 1, 2=> voie 2, 3=>voie 3, => voie 4 Choix du mode du relais 1 0=>inactif 1=>...
  • Page 40 14. Résumé des fonctions F500 Code Appareil Description Possibilités 1000 CPA300 Intégration de la mesure de 0 à 9 1000 THA300 Offset en humidité de -50,0 à +50,0 1002 CPA300 Temporisation de l’auto-calibration de 0 à 60 minutes 1002 THA300 Offset en température (°C)
