fr-ca Installation et branchement

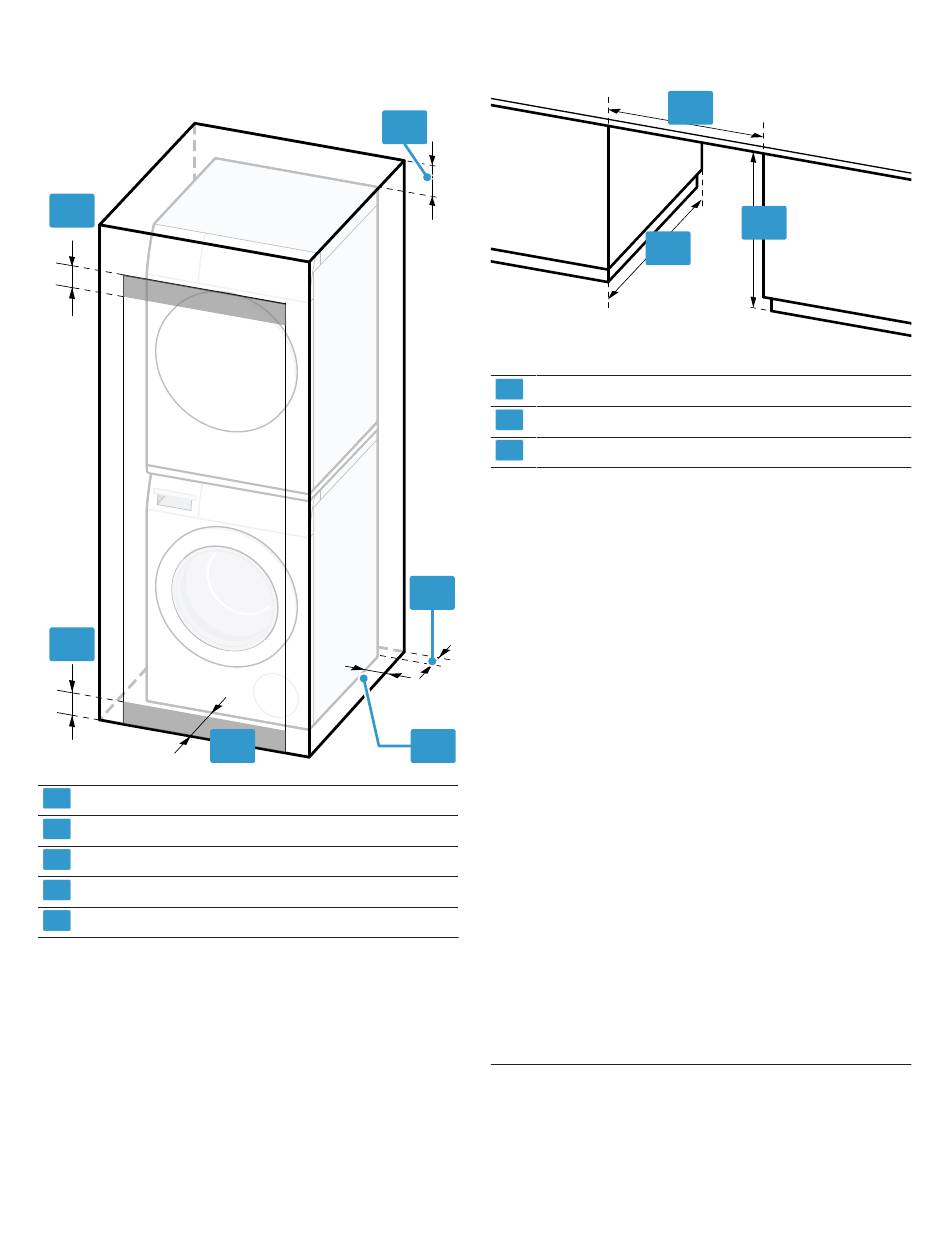

La taille indiquée pour l'orifice de ventilation est valable
par position et ne doit pas être divisée entre la position
supérieure et la position inférieure.
A
A
1,25 po (3,2 cm)
A
6,25 po (16,0 cm)
B
3,0 po (7,5 cm)
C
1
0,5 po (1,3 cm)
D
0,5 po (1,3 cm)
E
1 Valable pour les deux côtés de l'appareil
Les dimensions indiquées pour l'orifice de ventilation sont
valables par position et ne doivent pas être divisées entre
la position supérieure et la position inférieure.
10
B
E
Installation dans une armoire ouverte
34,5 po (87,6 cm)
A
23,8 po (60,5 cm)
B
28,0 po (71,1 cm)
C
4.5 Tuyau d'évacuation d'eau
Pendant le séchage, il se forme de l'eau de condensation
que votre appareil évacue directement dans les eaux
usées via le tuyau d'évacuation d'eau installé en usine.
C
Raccorder le tuyau d'évacuation d'eau
AVIS :
Si l'appareil fonctionne sans que le tuyau d'évacuation
d'eau ne soit correctement raccordé, du liquide peut
s'échapper.
Avant d'utiliser l'appareil, assurez-vous que le tuyau
▶
d'évacuation d'eau est correctement raccordé.
D
Exigence
¡ L'appareil et ses accessoires sont déballés. → Page 8
¡ L'appareil est installé sur le lieu d'installation.
¡ Le tuyau d'évacuation d'eau est raccordé à l'appareil.
Raccordez l'appareil à l'évacuation de l'eau.
▶
→ Page 10
Types de raccordement à l'évacuation de l'eau
AVIS :
En cas de sortie bouchée ou fermée, l'eau accumulée
risque de s'écouler à nouveau dans l'appareil.
Avant de faire fonctionner l'appareil, assurez-vous que
▶
l'eau d'écoulement s'évacue rapidement et éliminez les
bouchages.
Écoulement dans un
siphon.
B
A
C
Fixez le point de
raccordement avec un
collier de serrage
(1/2 po-7/8 po (12-22 mm)).
