3) CONEXIÓN DEL ALIMENTADOR
Su PRESIDENT MARTIN + 12/24 V está provista de una protección contra las
inversiones de polaridad.
Vuestra emisora debe estar alimentada por una fuente de corriente continua

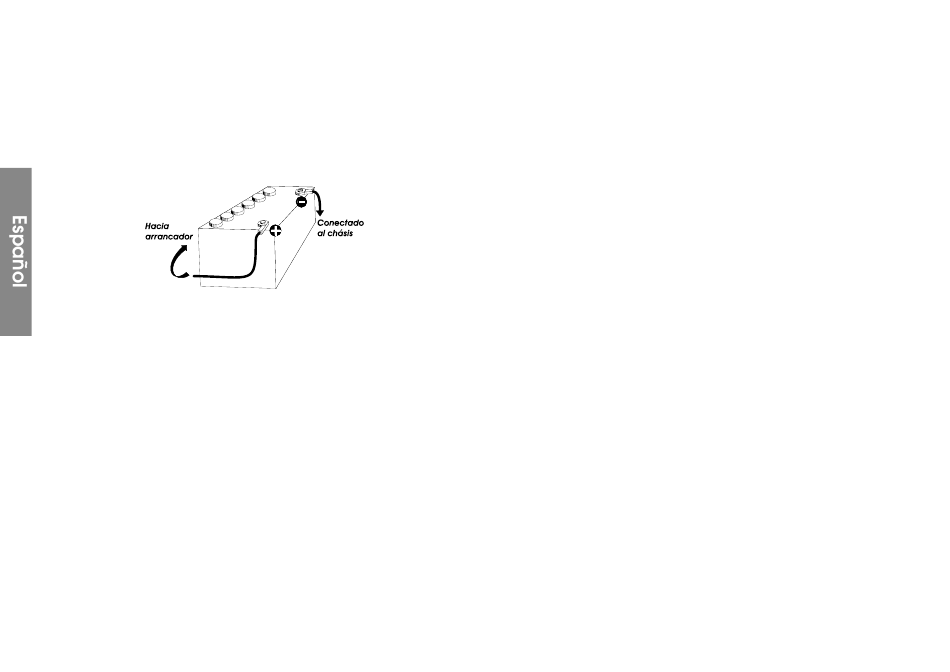

de 12 o 24 voltios (A). En este momento, la mayor parte de los coches y
camiones funcionan con una toma de tierra negativa, se puede asegurar
verificando que el terminal (-) de la batería esté bien conectado al bloque
del motor o bastidor. En el caso contrario, consulte con su suministrador.
Todas las operaciones de conexión siguientes, deben efectuarse con el
cable de alimentación no conectado a la emisora:
a) Asegúrense que el alimentador sea de 12 o 24 Voltios.
b) Identifique los polos (+) y (-) de la batería (+ = rojo, - = negro). En el
caso que sea necesario alargar el cable de alimentación utilice un
cable de sección equivalente o superior.
c) Es necesario conectar sobre un (+) y (-) permanentes. Les aconseja-
mos enchufar directamente el cable de alimentación en la batería (el
enchufe sobre el cable del auto-radio o sobre otras partes del circuito
electrónico podrán en ciertos casos favorecer la recepción de las
señales parásitas).
d) Conecten el hilo rojo (+) al borne positivo de la batería y el hilo negro
(-) al borne negativo de la batería.
e) Conectar el cable de alimentación a la emisora.
ATENCIÓN: ¡No reemplace jamás el fusible de origen por un modelo de
un valor diferente!
4) OPERACIONES DE BASE QUE HAY QUE EFECTUAR ANTES
DE LA PRIMERA UTILIZACIÓN, SIN PASAR POR EMISIÓN (sin
apretar la palanca del micro)
a) Conecte el micro,
b) Verifique la conexión de la antena,
c) Puesta en marcha del aparato: gire el botón del volumen VOL (1) en
el sentido de las agujas del reloj hasta oír un "clic",
d) Gire el botón del squelch SQ (2) al mínimo, en la posición M,
e) Ajuste el volumen (1) a un nivel conveniente,
f)
Dirija la estación al canal 20 con ayuda del conmutador rotativo (4) o
de los botones UP/DN (12) del micrófono.
5) AJUSTE DE LA ROE (Relación de Ondas Estacionarias)
ATENCIÓN: Esta operación debe efectuarse necesariamente en el momento
de la primera utilización del aparato o en el momento de un cambio de
antena. Este ajuste debe se realizar en un lugar abierto, al aire libre.
* Ajustes con el medidor de ROE externo (tipo TOS-1 PRESIDENT):
a)
Empalme del medidor de ROE
-
Conecte el medidor de ROE entre la estación y la antena, lo más cerca
posible de la estación (utilice para ello un cable de 40 cm máximo
tipo CA-2C PRESIDENT).
b)
Ajuste de la ROE
-
Posicione la estación hacia el canal 20 en FM.
-
Sitúe el conmutador del medidor de ROE en posición FWD (calibración).
-
Apriete la palanca PTT (11) del micro para pasar a emisión.
-
Dirija la aguja al índice t con ayuda del botón de calibración.
-
Ponga el conmutador en posición REF (lectura del valor de la ROE). El valor
leído en el indicador debe estar muy cerca de 1. En caso contrario, reajuste
su antena hasta obtener un valor lo más cerca posible a 1 (puede aceptarse
un valor de la ROE comprendido entre 1 y 1,8).
-
Es necesario recalibrar el medidor de ROE entre cada operación de
ajuste de la antena.
Observación: Con el fin de evitar las pérdidas y las atenuaciones en los
cables de conexión entre la radio y sus accesorios, PRESIDENT recomienda
una longitud de cable inferior a 3 m.
Ahora, su estación está preparada para funcionar.
18
