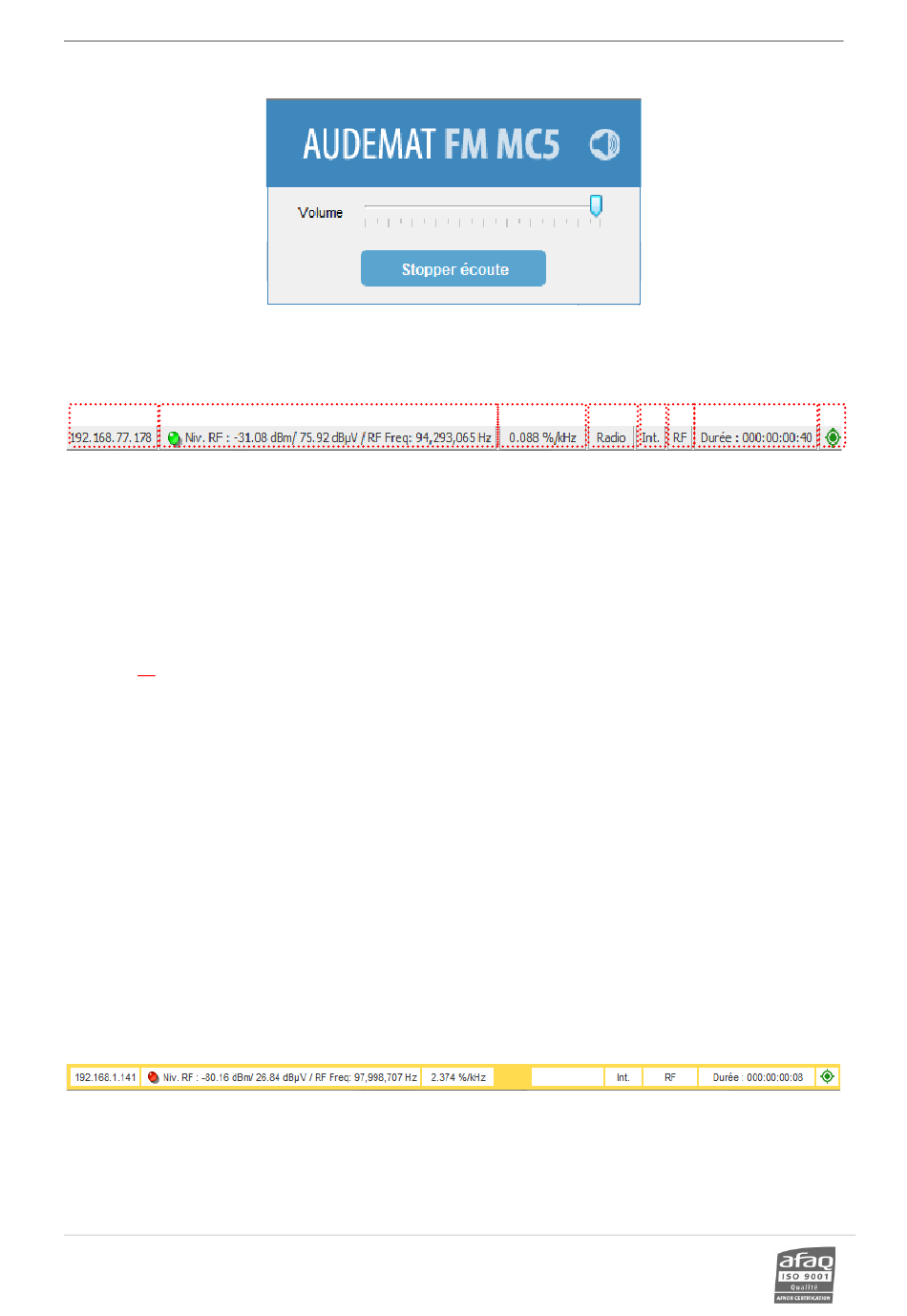

La barre d'état permet de rappeler le type d'entrée, ainsi que la date et heure de début d'analyse, et le temps
écoulé depuis le début des mesures.
Adresse de l'équipement connecté.
Si l'entrée RF est l'entrée active, affichage du niveau RF à l'entrée de l'équipement.
⚫
Un niveau RF dans la plage d'utilisation sera indiqué par une LED verte.
⚫
Une LED rouge indique un niveau trop faible (< -67 dBm).
⚫
Une LED orange indique un niveau trop fort (> 20 dBm).
Fréquence mesurée
Multitrajet
Code PS décodé
Indique s'il y a synchronisation sur l'horloge interne ou sur une source externe (10 MHz type
GPS).
Type d'entrée utilisée (RF, MPX, AES ou ANA).
Durée
jours:heures:minutes:secondes.
L'équipement est conçu pour effectuer des mesures pendant une durée pouvant aller
jusqu'à 24 heures.
Icône GPS. Il est vert si le signal est détecté, rouge si le GPS n'est pas branché et orange s'il
n'y a aucun signal.
Si un module GPS est connecté, les coordonnées GPS sont indiquées dans les rapports.
Si un filtre audio est utilisé, il est également indiqué dans cette barre.
Si le filtre RF Identification a été sélectionné, la barre est sur fond jaune pour rappeler à l'utilisateur que ce filtre
est déconseillé pour l'analyse de la modulation.
