Manuel utilisateur AUDEMAT FM MC5 / MODULATION ANALYZER v.3.10.x – 08/2020

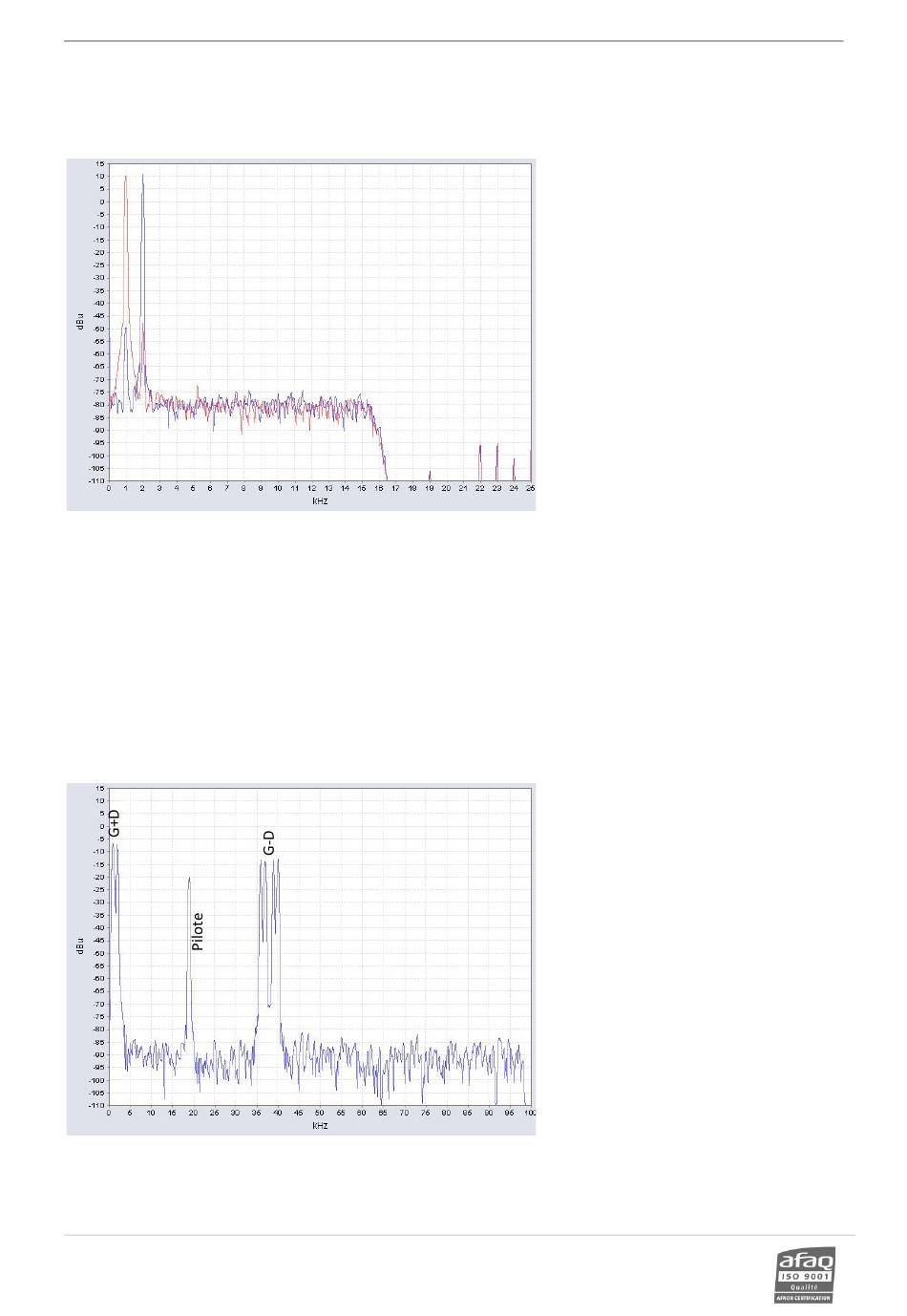

Entrée audio Sin1 Gauche / Sin2 Droite ou Sin1 Droite / Sin2 Gauche
Sorties Gauche et Droite
Pour le cas Sin1 Gauche / Sin2 Droite :
Sur la sortie Gauche (rouge), un pic apparait à 1 kHz (fréquence du sinus 1).
Sur la sortie Droite (bleue), un pic apparait à 2 kHz (fréquence du sinus 2).
Pour le cas Sin1 Droite / Sin2 Gauche, la sortie Gauche se comporte comme la courbe bleue ci-dessus, et la sortie
Droite comme la courbe rouge.
Sortie MPX
Sur la sortie MPX, des pics apparaissent à 1 et 2 kHz (fréquences des sinus : G+D), à 19 kHz (fréquence du pilote) et
36, 37, 38 et 39 kHz (G-D).
Page 74
