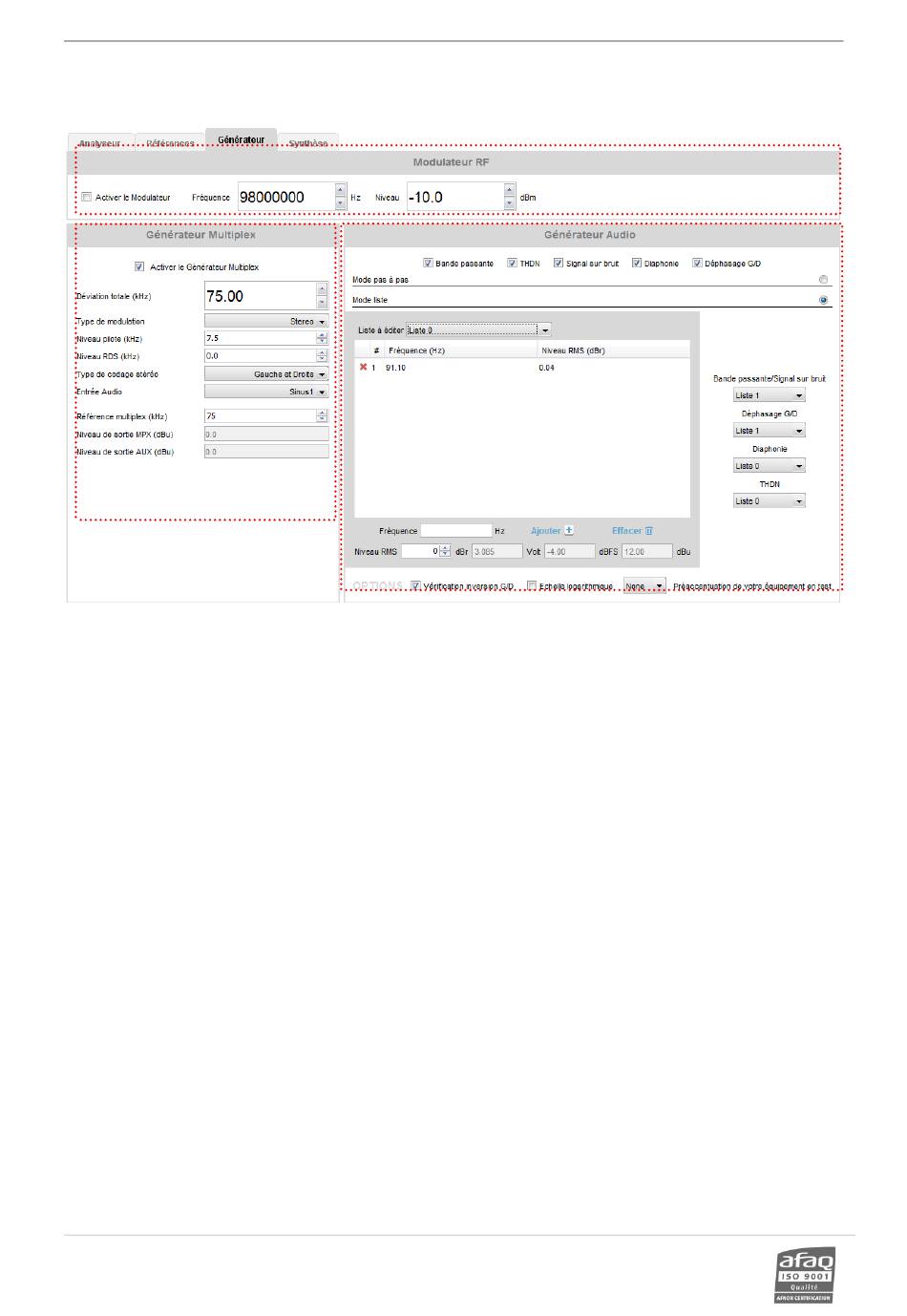

Paramètres pour des mesures automatiques, mode liste :
Paramétrage du modulateur RF : activer ou désactiver le modulateur, définir la fréquence de
87000000 à 108000000 kHz, et le niveau de -70 à 3 dBm.
Paramétrage du générateur multiplex : activer ou désactiver le générateur, définir la déviation totale
de 0 à 150 kHz, le type de modulation (mono ou stéréo), le niveau du pilote et le niveau du RDS de 0
à 25,5 kHz, le type de codage stéréo (Pilote seulement, G, D, G & D, G & -D) et l'entrée audio (Sinus1,
Sinus1 Gauche/Sinus2 Droite, Sinus1 Droite/Sinus2 Gauche, Sinus1+Sinus2, Sinus1-Sinus2).
La référence multiplex est la valeur de déviation qui générera le niveau de sortie MPX défini sur
l'onglet Analyseur. Ex : si le niveau défini est de 0 dBu, et la référence multiplex est 75 kHz, tout
signal de déviation de 75 kHz génèrera un signal électrique de 0 dBu. Le niveau est défini sur
l'onglet Analyseur et rappelé ici.
Choix des fréquences générées par les 2 générateurs. Ces fréquences doivent être comprises entre
10 Hz et 90 kHz. Toutefois, veiller à ne pas affecter un sinus de fréquence supérieure à 24 kHz sur les
sorties audio.
Le niveau des sinus est paramétré en dBr. Une conversion immédiate permet de connaitre les
niveaux numériques (AES/EBU) et analogiques.
Les niveaux réels sont égaux à :
niveau de référence* + niveau RMS (en dBr)
* Le niveau de référence est le niveau de sortie paramétré sur l'ongle Analyseur (voir section 7.3.2).
La préaccentuation est appliquée sur les sorties audio, MPX et RF
Dans le cas de Sin1+Sin2 ou Sin1-Sin2, le générateur fait systématiquement la somme des
signaux/2 pour ajuster le niveau et éviter toute saturation.
