Manuel utilisateur AUDEMAT FM MC5 / MODULATION ANALYZER v.3.10.x – 08/2020
Pour récupérer G-D, on le prend le cas du schéma 2 sur lequel on applique un filtre à 15 ou 20 kHz :
G+D
-38 kHz
On peut alors déduire G et D à partir des schémas 3 et 4 :
�� =
�� =

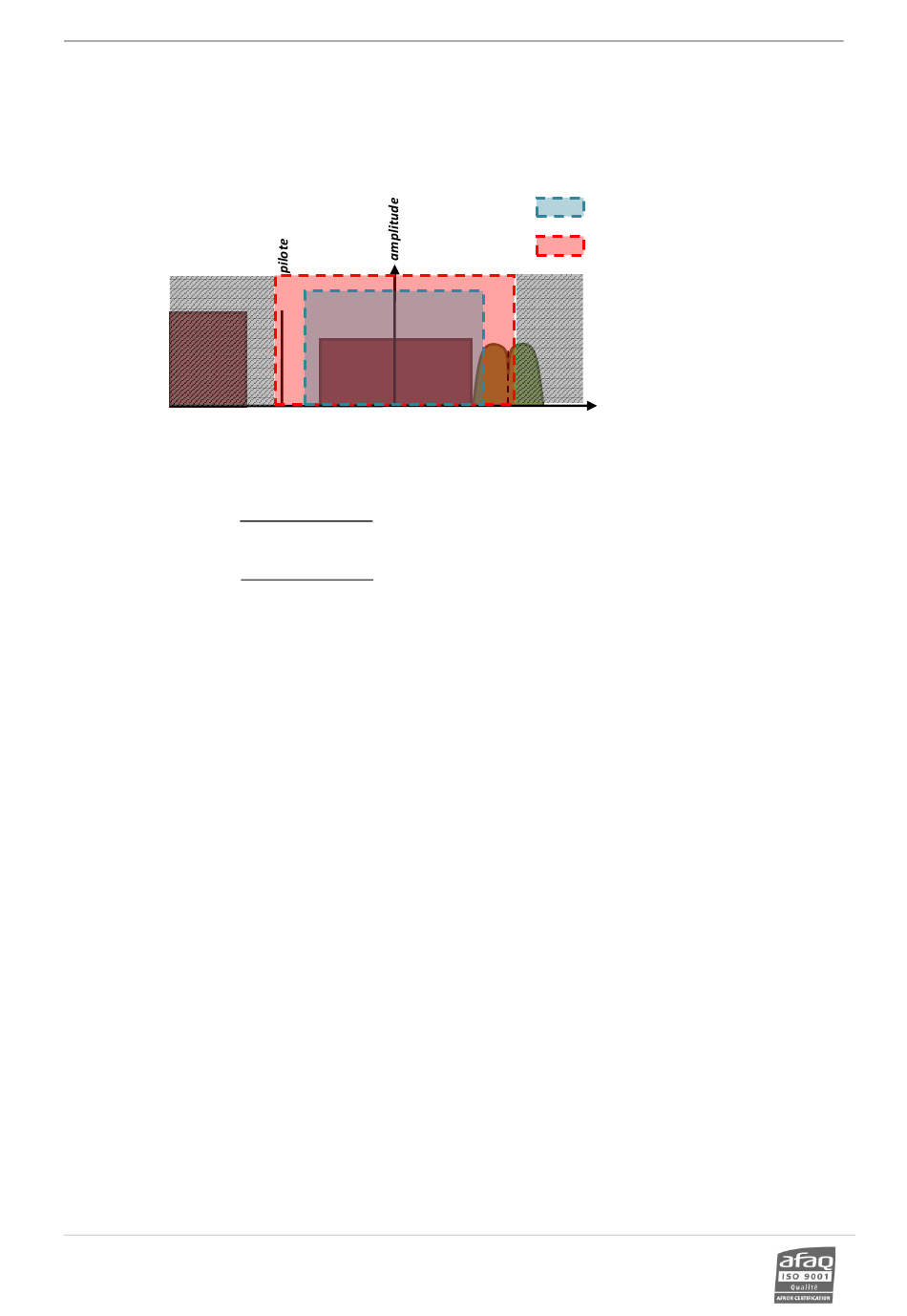

Comme illustré sur le schéma 4, il sera donc normal de voir le pilote et une partie du RDS avec le filtrage 20 kHz sur un
signal complet.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
MPX
G-D
-19 kHz
0 kHz
( G + D ) + (G − D)
2
( G + D ) − (G − D)
2
Filtre 15 kHz
Filtre 20 kHz
RDS
fréquence
19 kHz
Page 68
Schéma 4
