theben

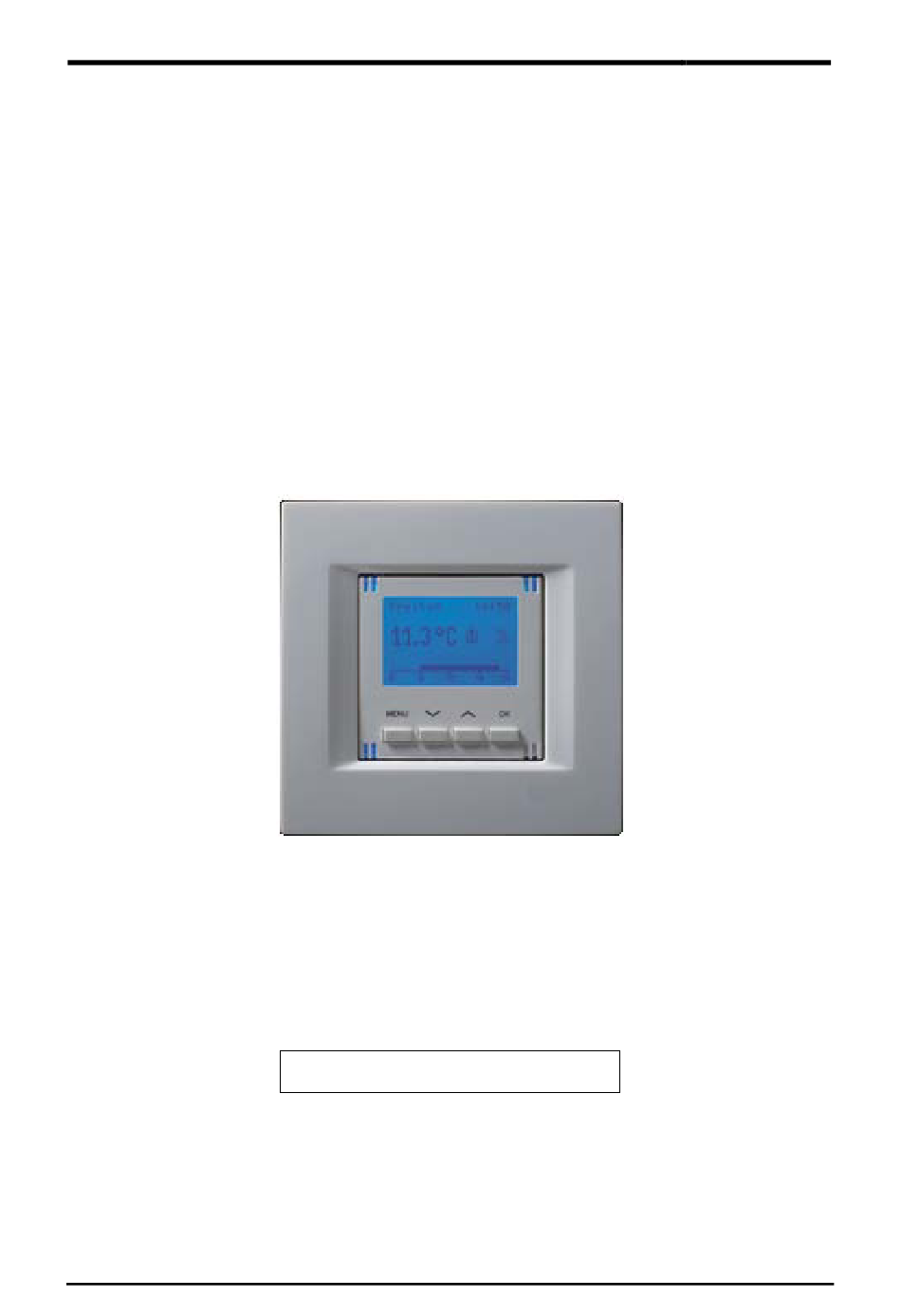

Thermostat d'ambiance RAM 770 avec affichage
Thermostat d'ambiance
avec affichage
RAM 770
RAM 770
770 9 200
Version : Sep-10 (sous réserve de modifications)
Page 1 sur 84
Table des Matières
loading

Manuels Connexes pour Theben RAM 770

Sommaire des Matières pour Theben RAM 770

  • Page 1 Thermostat d'ambiance RAM 770 avec affichage Thermostat d'ambiance avec affichage RAM 770 RAM 770 770 9 200 Version : Sep-10 (sous réserve de modifications) Page 1 sur 84...

  • Page 2: Table Des Matières

    Eléments de signalisation ..................5 Caractéristiques techniques ....................6 Caractéristiques techniques ..................6 Le programme d'application « RAM 770 : chauffage, climatisation, ventilo- convecteur V1.0 » ........................7 Sélection dans la base de données produits ............7 Objets de communication ..................8 3.2.1 Description des objets ..................
  • Page 3 Thermostat d'ambiance RAM 770 avec affichage Mode forçage du ventilateur ................. 56 Cycle PWM ......................58 5.2.1 Principe de base ....................58 5.2.2 Réaction à des modifications de la grandeur de commande ........ 59 Scènes pour mode de fonctionnement ..............60 5.3.1 Principe .........................

  • Page 4: Fonctionnalités

    Thermostat d'ambiance RAM 770 avec affichage 1 Fonctionnalités 1.1 Fonctions intégrées • Thermostat d'ambiance pour mode chauffage et climatisation avec chauffage secondaire. • Minuterie à 1 canal pour la commande du mode de fonctionnement HVAC du thermostat d'ambiance. L'heure doit provenir du Bus (émetteur de signaux).

  • Page 5: Eléments De Signalisation

    Thermostat d'ambiance RAM 770 avec affichage 1.3 Eléments de signalisation Tableau 2 : Eléments de signalisation Heure provenant du Bus (avec jour de la semaine) Température ambiante actuelle Programme horaire pour le jour actuel (si activé) Commande de la ventilation (si activée) Mode chauffage (s'affiche dès que la grandeur de commande dépasse 0 %)

  • Page 6: Caractéristiques Techniques

    Thermostat d'ambiance RAM 770 avec affichage 2 Caractéristiques techniques 2.1 Caractéristiques techniques Alimentation en tension : Tension du bus Température de service autorisée : 0 °C à +45 °C Consommation depuis la tension de env. 10 mA bus : Classe de protection : Degré...

  • Page 7: Le Programme D'application « Ram 770 : Chauffage, Climatisation, Ventilo-

    Thermostat d'ambiance RAM 770 avec affichage 3 Le programme d'application « RAM 770 : chauffage, climatisation, ventilo- convecteur V1.0 » 3.1 Sélection dans la base de données produits THEBEN AG Fabricant Famille de Chauffage, climatisation, ventilation produits Type de produit Régulateur avec affichage Nom du RAM 770 : chauffage, climatisation, ventilo-convecteur V1.0...

  • Page 8: Objets De Communication

    Thermostat d'ambiance RAM 770 avec affichage 3.2 Objets de communication Tableau 4 : Aperçu Flags Type & N° Nom de l'objet Fonction C L E T Définir la température de 2 octets    Consigne de base consigne 9.001...
  • Page 9 Thermostat d'ambiance RAM 770 avec affichage Suite : Flags Type & N° Nom de l'objet Fonction C L E T Grandeur de commande Envoyer grandeur de 1 octet    Climatisation (%) commande 5.001 Grandeur de commande 2...

  • Page 10: Description Des Objets

    Thermostat d'ambiance RAM 770 avec affichage 3.2.1 Description des objets • Objet 0 « Consigne de base » La consigne de base est tout d'abord définie via l'application lors de la mise en service et enregistrée dans l'objet « Consigne de base ».
  • Page 11 Thermostat d'ambiance RAM 770 avec affichage Tableau 6 Format de la Fonction de l'objet Exemple valeur de correction Absolu Envoie la valeur : Consigne de base sans correction = Consigne de base sans correction 20 °C. Correction de la valeur de...
  • Page 12 Thermostat d'ambiance RAM 770 avec affichage • Objet 7 « Présélection du mode de fonctionnement », « nuit <-> éco » La fonction de cet objet dépend du paramètre Objets pour définir le mode de fonctionnement à la page de paramètres Réglage du thermostat d'ambiance.
  • Page 13 Thermostat d'ambiance RAM 770 avec affichage • Objet 8 « Présence »/« Confort » La fonction de cet objet dépend du paramètre Objets pour définir le mode de fonctionnement à la page de paramètres Réglage du thermostat d'ambiance. Tableau 8 Objets pour définir mode de fonct.
  • Page 14 Thermostat d'ambiance RAM 770 avec affichage • Objet 9 « Position fenêtre »/« Hors gel-Surchauffe » La fonction de cet objet dépend du paramètre Objets pour définir le mode de fonctionnement à la page de paramètres Réglage du thermostat d'ambiance.
  • Page 15 Thermostat d'ambiance RAM 770 avec affichage • Objet 12 « Mode de fonctionnement actuel » Envoie le mode de fonctionnement actuel sous la forme d’une valeur à 1 octet (voir ci- dessous : codage des modes de fonctionnement). Le comportement d'envoi peut être défini à la page de paramètres Réglage du thermostat d'ambiance.
  • Page 16 Thermostat d'ambiance RAM 770 avec affichage • Objet 16 « Grandeur de commande Climatisation (%) », « Grandeur de commande 2 points Climatisation » Envoie la grandeur de commande actuelle ou l'instruction de commutation Climatisation en fonction du type de régulation sélectionné à la page de paramètres Régulation Climatisation.
  • Page 17 Thermostat d'ambiance RAM 770 avec affichage • Objet 20 « Scène pour mode de fonctionnement » Cet objet permet d'enregistrer ou d'appeler des scènes. Lors de l'enregistrement, le mode de fonctionnement actuel est affecté au numéro de scène sélectionné.
  • Page 18 Envoie automatiquement après le rétablissement de la tension du bus, réinitialisation ou un téléchargement une demande de l'heure à l'horloge mère. Siaucune heure ne peut être reçue, RAM 770 envoie toutes les 5 minutes une nouvelle demande d'heure. • Objet 27 « Température extérieure »...

  • Page 19: Paramètres

    Thermostat d'ambiance RAM 770 avec affichage 3.3 Paramètres 3.3.1 Pages de paramètres Tableau 12 Description Langue, déverrouillage etc. Généralités Modes de fonctionnement, détecteur de présence, commande de Réglage du thermostat d'ambiance ventilation, etc. Valeur de consigne de base, diminutions, décalage.

  • Page 20: Description Des Paramètres

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2 Description des paramètres 3.3.2.1 La page de paramètres « Généralités » Tableau 13 Désignation Valeurs Description Menu de réglage sur Sélection du menu Réglage l'appareil sur l'appareil (maintenir la touche du menu pendant 3s) : verrouillée...
  • Page 21 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Description Langue après inchangé La langue configurée par l'utilisateur téléchargement reste inchangée après le téléchargement. Langue de menu souhaitée après le Allemand Anglais téléchargement Français Turc Espagnol Italien Grec Néerlandais...

  • Page 22: La Page De Paramètres Réglage Du Thermostat D'ambiance

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.2 La page de paramètres Réglage du thermostat d'ambiance Tableau 14 Désignation Valeurs Signification Régulation Uniquement mode Chauffage Uniquement régulation chauffage Chauffage et climatisation il faut en plus commander une installation de climatisation...
  • Page 23 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Description Type du détecteur de Le détecteur de présence présence active le mode de (sur obj. 8) fonctionnement Confort. Mode de fonctionnement Détecteur de présence Confort tant que Déf. objet présence est activé*.
  • Page 24 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Description Durée de prolongation du 30 min. On définit ici pendant confort 1 heure combien de temps RAM 770 1,5 heure reste en mode Confort après 2 heures activation du poussoir de 2,5 heures présence.
  • Page 25 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Correction de valeur de aucune Fonction désactivée consigne en cas de température ext. élevée Recevoir uniquement La valeur de correction est reçue sur le bus et la valeur de consigne propre est adaptée à...

  • Page 26: La Page De Paramètres Valeurs De Consigne Chauffage

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.3 La page de paramètres Valeurs de consigne Chauffage Tableau 15 Désignation Valeurs Signification Consigne de base après 16 °C, 17 °C, 18 °C, 19 °C Consigne initiale pour la charg. applicat. 20 °C, 21 °C, 22 °C, 23 °C régulation de température.
  • Page 27 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Valeur de consigne Message relatif à la valeur de actuelle en mode Confort consigne actuelle via le bus : Envoyer val. effect. (chauffage < Il faut toujours envoyer la >...

  • Page 28: Page De Paramètres Valeurs De Consignes Climatisation

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.4 Page de paramètres Valeurs de consignes Climatisation Tableau 16 Désignation Valeurs Signification Zone morte entre 1 K, 2 K, 3 K Détermine la zone tampon Chauffage et Clim. 4 K, 5 K, 6 K...

  • Page 29: La Page De Paramètres Régulation Chauffage

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.5 La page de paramètres Régulation Chauffage Tableau 17 Désignation Valeurs Signification Nombre de niveaux de Sélection entre chauffage 1 un seul niveau de chauffage chauffage Chauffage principal et chauffage voie et 2 voies secondaire Type de régulation...
  • Page 30 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Transmission de la si modif. de 1 % À quel niveau de grandeur de commande si modif. de 2 % modification* de la grandeur Chauffage si modif. de 3 % de commande la nouvelle si modif.
  • Page 31 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Paramètres personnalisés Réduction de l'hystérésis aucune La diminution entraîne une après le point de 0,1 K/min. réduction progressive de commutation 0,2 K/min. l’hystérésis dans le temps et 0,3 K/min.

  • Page 32: La Page De Paramètres Régulation Climatisation

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.6 La page de paramètres Régulation Climatisation Tableau 18 Désignation Valeurs Signification Type de régulation Régulation en continu Régulation continue (0 .. 100 %). Régulation 2 points Régulation tout ou rien (Marche/Arrêt) Voir en annexe : Régulation...
  • Page 33 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Transmission de la si modif. de 1 % À quel niveau de grandeur de cde si modif. de 2 % modification* de la grandeur Climatisation si modif. de 3 % de commande la nouvelle si modif.
  • Page 34 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Envoi de la grandeur de sur obj. distinct La grandeur de commande cde Climatisation (pour systèmes à 4 tuyaux) Climatisation est fournie sur l’obj. 16 et la grandeur de commande Chauffage sur l’obj.
  • Page 35 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Réduction de l'hystérésis aucune La diminution entraîne une après le point de 0,1 K/min. réduction progressive de commutation 0,2 K/min. l’hystérésisdans le temps et 0,3 K/min. une augmentation de la précision de régulation.

  • Page 36: La Page De Paramètres Chauffage Secondaire

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.7 La page de paramètres Chauffage secondaire Tableau 19 Désignation Valeurs Signification Type de régulation Régulation en continu Régulation continue (0 .. 100 %). Régulation 2 points Régulation tout ou rien (Marche/Arrêt) Voir en annexe : Régulation...
  • Page 37 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Régulation 2 points Hystérésis du régulateur 0,3 K Écart entre le point de tout-ou-rien 0,5 K coupure (valeur de consigne) 0,7 K et le point de réenclenchement (valeur de 1,5 K consigne –...

  • Page 38: La Page De Paramètres Valeur Réelle

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.8 La page de paramètres Valeur réelle Tableau 20 Désignation Valeurs Signification Fonction de l'objet Valeur RAM 770 mesure et règle la non utilisé réelle ext. température ambiante à l'aide d'une sonde interne.
  • Page 39 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Télégramme « Erreur de toujours cyclique L'état d'erreur est toujours valeur réelle » envoyé : 1 = erreur de valeur réelle 0 = pas d’erreur L'état d'erreur n'est envoyé...

  • Page 40: La Page De Paramètres Vitesses De Ventilation

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.9 La page de paramètres Vitesses de ventilation Cette page de paramètres n'est disponible que si la commande des vitesses de ventilation a été activée sur la page de paramètres Réglage Thermostat d'ambiance.
  • Page 41 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Valeur pour vitesse de voir plus haut. Voir ci-dessus. ventilation 2 Valeur par défaut = 50 % Valeur pour vitesse de voir plus haut. Voir ci-dessus. ventilation 3 Valeur par défaut = 80 %...

  • Page 42: La Page De Paramètres Correction De La Valeur De Consigne

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.10 La page de paramètres Correction de la valeur de consigne Les paramètres de cette page dépendent du réglage du paramètre Correction de la valeur de consigne en cas de température extérieure élevée sur la page de paramètres Réglage du thermostat d'ambiance.
  • Page 43 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Format de l'adaptation de relative L’objet 2 envoie une la consigne différence de température en K, en fonction de la température extérieure. Cette valeur peut être utilisée comme décalage de valeur de consigne pour d'autres thermostats d'ambiance.
  • Page 44 Thermostat d'ambiance RAM 770 avec affichage Tableau 23 : Recevoir uniquement la correction de valeur de consigne Désignation Valeurs Signification Adaptation maximale atteint jusqu'à temp. de prot. Malgré l'adaptation, la valeur de consigne ne doit pas contre surchauffe dépasser la température de surchauffe.

  • Page 45: La Page De Paramètre Programme Horaire

    Thermostat d'ambiance RAM 770 avec affichage 3.3.2.11 La page de paramètre Programme horaire Tableau 24 Désignation Valeurs Signification Programme horaire après Quel programme est censé téléchargement être actif après le téléchargement dans RAM 770 ? inchangé Le programme déjà actif avant le téléchargement reste...
  • Page 46 Thermostat d'ambiance RAM 770 avec affichage Suite : Désignation Valeurs Signification Comportement après Application immédiate mode de Dès que le verrouillage du désactivation du canal est annulé, le thermostat fonct. pgm. horaire verrouillage d'ambiance active le mode de fonctionnement prédéfini par le programme horaire.

  • Page 47: Mise En Service

    Thermostat d'ambiance RAM 770 avec affichage 4 Mise en service 4.1 Le menu de réglage Le menu RÉGLAGES s'ouvre lorsque la touche est enfoncée et le reste pendant 3 s. En fonction du paramétrage, un code PIN peut s'avérer nécessaire.

  • Page 48: Température

    Thermostat d'ambiance RAM 770 avec affichage 4.2.2 Température Ici, il est possible de saisir des valeurs de consigne individuelles pour les différents modes de fonctionnement. Temp. amb. Si l'emplacement de montage est défavorable pour la mesure de la température ambiante, elle peut être corrigée ici.

  • Page 49: Le Programme Horaire

    Voir La page de paramètres Programme horaire. IMPORTANT : RAM 770 a besoin de l'heure actuelle d'un émetteur de signaux externe (voir Objet 24). En cas de panne du bus ou d'une nouvelle programmation, l'heure doit être à nouveau réglée (pas de réserve de marche).
  • Page 50 Thermostat d'ambiance RAM 770 avec affichage Tableau 26 : Options de programme selon le type de programme horaire sélectionné (ETS). Temps de commutation Mode de fonctionnement Programme 1 Lu-Ve : 6h00 – 22h00 Confort Lu-Ve : 22h00 – 6h00 Nuit Sa, Di : 8h00 –...

  • Page 51: Afficher, Saisir Ou Modifier Des Programmes

    Thermostat d'ambiance RAM 770 avec affichage 4.2.3.2 Afficher, saisir ou modifier des programmes Sélectionner le programme horaire dans la page des réglages et valider en appuyant sur OK. Si aucun programme n'avait été sélectionné jusqu'à présent, la sélection du type de programme apparaît.
  • Page 52 Thermostat d'ambiance RAM 770 avec affichage Afin de visualiser le programme en détail ou de modifier un programme propre, sélectionner détails et confirmer avec OK. Programme horaire Jour de la semaine Merc Type Indiv. Détails Copier sur Retour Illustration 3 Aperçu détaillé...
  • Page 53 Thermostat d'ambiance RAM 770 avec affichage Tableau 27 : Légende Éléments Description Jour de la semaine affiché ou à éditer Représentation du mode de fonctionnement sur l'échelle du temps Intervalle de temps actuel de 15 min. sélectionné à l'aide du curseur D Curseur sur l'intervalle de temps actuel du programme Échelle de temps avec le programme journalier actuel...
  • Page 54 Thermostat d'ambiance RAM 770 avec affichage Saisie du programme : Le symbole s'affiche sur fond noir : Les touches permettent de déplacer le curseur vers la position souhaitée (heure) pour la programmation. Sélectionner le mode de fonctionnement à l'aide de la touche Menu, celui-ci s'affiche alors sur fond noir.

  • Page 55: Langue

    Thermostat d'ambiance RAM 770 avec affichage 4.2.4 Langue Sélectionner la langue souhaitée à l'aide des touches et confirmer avec OK. Quitter le menu avec Retour et OK. 4.2.5 Écran Tableau 30 Entrée de menu Description Lumière On dispose de 3 réglages au choix : Touche : Le rétroéclairage LCD est activé...

  • Page 56: Annexe

    Thermostat d'ambiance RAM 770 avec affichage 5 Annexe 5.1 Mode forçage du ventilateur Cette fonction permet de sélectionner manuellement le niveau de ventilation. Pour ce faire, l'actionneur de ventilo-convecteur ou la commande de ventilation passe en mode forçage. Sélectionner le symbole du ventilateur à l'aide de la touche menu et régler la vitesse de ventilation souhaitée à...
  • Page 57 Thermostat d'ambiance RAM 770 avec affichage Exemple : Valeur seuil pour Valeurs réglées pour Valeurs recommandées la vitesse de RAM 770 pour FCA 1 ventilation 20 % 10 % 50 % 40 % 80 % 70 % Si la vitesse de ventilation 2 est sélectionnée à l'aide de la touche, l'objet 22 envoie une grandeur de commande de 50 %.

  • Page 58: Cycle Pwm

    Thermostat d'ambiance RAM 770 avec affichage Cycle PWM 5.2.1 Principe de base Pour atteindre par ex. une puissance de chauffage de 50 %, la grandeur de commande 50 % est convertie en cycles marche/arrêt. Pendant un laps de temps défini (dans notre exemple 10 minutes), le servomoteur est activé...

  • Page 59: Réaction À Des Modifications De La Grandeur De Commande

    Thermostat d'ambiance RAM 770 avec affichage 5.2.2 Réaction à des modifications de la grandeur de commande Afin de réagir le plus rapidement possible à des modifications, chaque modification de la grandeur de commande est directement reprise dans le cycle PWM.

  • Page 60: Scènes Pour Mode De Fonctionnement

    Lors de l'appel du numéro de scène, le mode de fonctionnement précédemment enregistré est réactivé. Cela permet au RAM 770 de s'intégrer à n'importe quel scénario d'un utilisateur, simplement et confortablement. Le RAM 770 peut participer à 16 scénarios au maximum.

  • Page 61: Appeler Des Scènes

    Thermostat d'ambiance RAM 770 avec affichage 5.3.3 Appeler des scènes : Afin d'appeler une scène, le code d'appel correspondant est envoyé à l'objet 20. Tableau 33 Code d'appel N° de scène Hex. Déc. Exemple : Appeler le mode de fonctionnement avec la scène 5 : →...

  • Page 62: Correction De La Valeur De Consigne

    Thermostat d'ambiance RAM 770 avec affichage 5.4 Correction de la valeur de consigne La correction de la valeur de consigne permet une adaptation dynamique de la valeur de consigne à la température extérieure en mode Climatisation. Cette fonction empêche un trop grand différentiel de température entre l'extérieur et l'intérieur climatisé...

  • Page 63: Format De La Correction De La Valeur De Consigne : Relatif

    Thermostat d'ambiance RAM 770 avec affichage 5.4.1 Format de la correction de la valeur de consigne : Relatif La correction de la valeur de consigne est envoyée sous la forme d'une différence de température par l'objet 2. En dessous du seuil de correction de la valeur de consigne (Correction de la valeur de consigne à...
  • Page 64 Thermostat d'ambiance RAM 770 avec affichage Tableau 34 : Valeurs de correction Temp. extérieure 1 K/1 K 1 K/2 K 1 K/3 K 1 K/4 K 1 K/5 K 1 K/6 K 1 K/7 K 10 K 11 K...

  • Page 65: Format De La Correction De La Valeur De Consigne : Absolu

    Thermostat d'ambiance RAM 770 avec affichage 5.4.2 Format de la correction de la valeur de consigne : Absolu L'objet 2 envoie la valeur de consigne corrigée sur le bus pour d'autres thermostats d'ambiance. Cette valeur de consigne se calcule comme suit : Valeur de base sans correction + zone morte + adaptation.
  • Page 66 Thermostat d'ambiance RAM 770 avec affichage Tableau 35 : Valeurs de consigne Temp. extérieure 1 K/1 K 1 K/2 K 1 K/3 K 1 K/4 K 1 K/5 K 1 K/6 K 1 K/7 K 22,00 22,00 22,00 22,00...

  • Page 67: Régulation De Température

    5.5 Régulation de température 5.5.1 Introduction Lorsque le RAM 770 n’est pas configuré comme régulateur tout ou rien, il peut au choix être paramétré comme régulateur P ou PI, la régulation PI étant préférable. Dans le cas du régulateur proportionnel (régulateur P), la grandeur de commande est adaptée de manière statique à...

  • Page 68: Comportement Du Régulateur P

    Thermostat d'ambiance RAM 770 avec affichage 5.5.2 Comportement du régulateur P Max. 4l/Min. Valeur de consigne largeur de bande Valeur réelle Pertes 1l/Min Si la quantité de remplissage est de 15 l, on obtient un écart de réglage de 21 l – 15 l = 6 l.
  • Page 69 Thermostat d'ambiance RAM 770 avec affichage Le tableau ci-dessous illustre le comportement et par conséquent aussi les limites du régulateur P. Tableau 36 Niveau de Grandeur de Débit d’eau Pertes Augmentation du remplissage commande niveau de remplissage 15 l 100 % 4 l/min.

  • Page 70: Comportement Du Régulateur Pi

    Thermostat d'ambiance RAM 770 avec affichage 5.5.3 Comportement du régulateur PI Contrairement à un régulateur uniquement proportionnel, le régulateur PI fonctionne de manière dynamique. Avec ce type de régulateur, la grandeur de commande ne reste pas inchangée même si l’écart est constant.

  • Page 71: Régulation Continue Et Tout Ou Rien

    Thermostat d'ambiance RAM 770 avec affichage Régulation continue et tout ou rien Une régulation tout ou rien (tout-ou-rien) ne connaît que 2 états, Marche ou Arrêt. Une régulation continue fonctionne avec une grandeur de commande entre 0 % et 100 % et peut ainsi doser avec précision l’apport en énergie.

  • Page 72: Hystérésis Positive

    Thermostat d'ambiance RAM 770 avec affichage Exemple climatisation : Climatisation avec valeur de consigne 25 °C, hystérésis = 1 °C et température ambiante 27 °C. La climatisation est enclenchée et ne s'éteint qu'une fois que la température de 24 °C (25 °C - 1 °C) est atteinte.

  • Page 73: Zone Morte

    Thermostat d'ambiance RAM 770 avec affichage 5.8 Zone morte La zone morte est une zone tampon entre le mode Chauffage et le mode Climatisation. À l’intérieur de la zone morte, il n’y a ni chauffage ni climatisation. Sans cette zone tampon, l’installation passerait en permanence de Chauffage à Climatisation et inversement.

  • Page 74: Cas 3 : Chauffage Avec Régulation Continue Et Climatisation Avec Régulation Tout-Ou-Rien

    Thermostat d'ambiance RAM 770 avec affichage 5.8.3 Cas 3 : Chauffage avec régulation continue et climatisation avec régulation tout-ou-rien Valeur de consigne climatisation 25 °C Hystérésis climatisation 1 K ZONE MORTE 4 K Valeur de consigne chauffage 20 °C La zone morte (4 K) est augmentée de la valeur de l'hystérésis (1 K) et décale la valeur de...

  • Page 75: Sélection Du Mode De Fonctionnement

    Thermostat d'ambiance RAM 770 avec affichage 5.9 Sélection du mode de fonctionnement 5.9.1 Priorités lors de la sélection du mode de fonctionnement La sélection du mode de fonctionnement entre Confort, Éco, Nuit et Hors gel peut s'effectuer de 4 manières différentes : •...

  • Page 76: Détermination Du Mode De Fonctionnement Actuel

    RAM 770 bascule en mode de fonctionnement Confort (voir tableau). L’objet 9 est relié par le bus à un contact de fenêtre (entrée binaire). dès qu’une fenêtre est ouverte, le RAM 770 passe en mode de fonctionnement Hors gel. Version : Sep-10 (sous réserve de modifications)
  • Page 77 Thermostat d'ambiance RAM 770 avec affichage Mode de fonctionnement de référence par... Touche Objet 7 Prog. horaire* dernière instruction prévaut Scène Mode de fonctionnement après téléchargement donne... Hors gel* Nuit Présence Éco Fenêtre Confort Mode de fonct. Mode de...

  • Page 78: Anciens Modes De Fonctionnement

    L'objet 8 (Confort) est relié à un détecteur de présence. Si une présence est détectée, le RAM 770 passe en mode de fonctionnement Confort (voir tableau). L’objet 9 est relié à un contact de fenêtre : dès qu’une fenêtre est ouverte, le RAM 770 passe en mode de fonctionnement Hors gel.

  • Page 79: Détermination De La Valeur De Consigne

    Thermostat d'ambiance RAM 770 avec affichage 5.9.2.3 Détermination de la valeur de consigne 5.9.2.3.1 Calcul de la consigne en mode Chauffage Voir aussi : Consigne debase et consigne actuelle Tableau 40 : Valeur de consigne actuelle en mode Chauffage...

  • Page 80: Calcul De La Consigne En Mode Climatisation

    Nuit Hors gel/Surchauffe Valeur de consigne pour le mode Surchauffe paramétrée Exemple : Climatisation en mode de fonctionnement Confort. La température ambiante est trop élevée, RAM 770 est passé en mode Climatisation Tableau 42 Page de paramètres Paramètres...

  • Page 81: Décalage De La Consigne

    Thermostat d'ambiance RAM 770 avec affichage 5.10 Décalage de la consigne Sur le RAM 770, la consigne actuelle peut être adaptée de 2 manières. • progressivement avec les touches sur la page Thermostat d'ambiance • via l’objet 1 « Décalage manuel de la consigne »...

  • Page 82: Décalage De La Consigne Par L'objet 1

    Thermostat d'ambiance RAM 770 avec affichage 5.10.2 Décalage de la consigne par l'objet 1 Dans ce cas, la valeur de consigne est directement modifiée par l’envoi du décalage souhaité à l’objet 1. Pour ce faire, la différence (le cas échéant précédée d’un signe moins) par rapport à la consigne de base est envoyée à...

  • Page 83: Consigne De Base Et Valeur De Consigne Actuelle

    Thermostat d'ambiance RAM 770 avec affichage 5.11 Consigne de base et valeur de consigne actuelle La consigne de base sert de température par défaut pour le mode de fonctionnement Confort et de température de référence pour la diminution en mode de fonctionnement Éco et Nuit.

  • Page 84: Calcul De La Valeur De Consigne

    Thermostat d'ambiance RAM 770 avec affichage 5.11.1 Calcul de la valeur de consigne Mode Confort - Éco Mode - Nuit Limitations Décalage chauffage Limites de la consigne manuel de sécurité Hors gel Consigne Consigne + / - actuelle de base...
