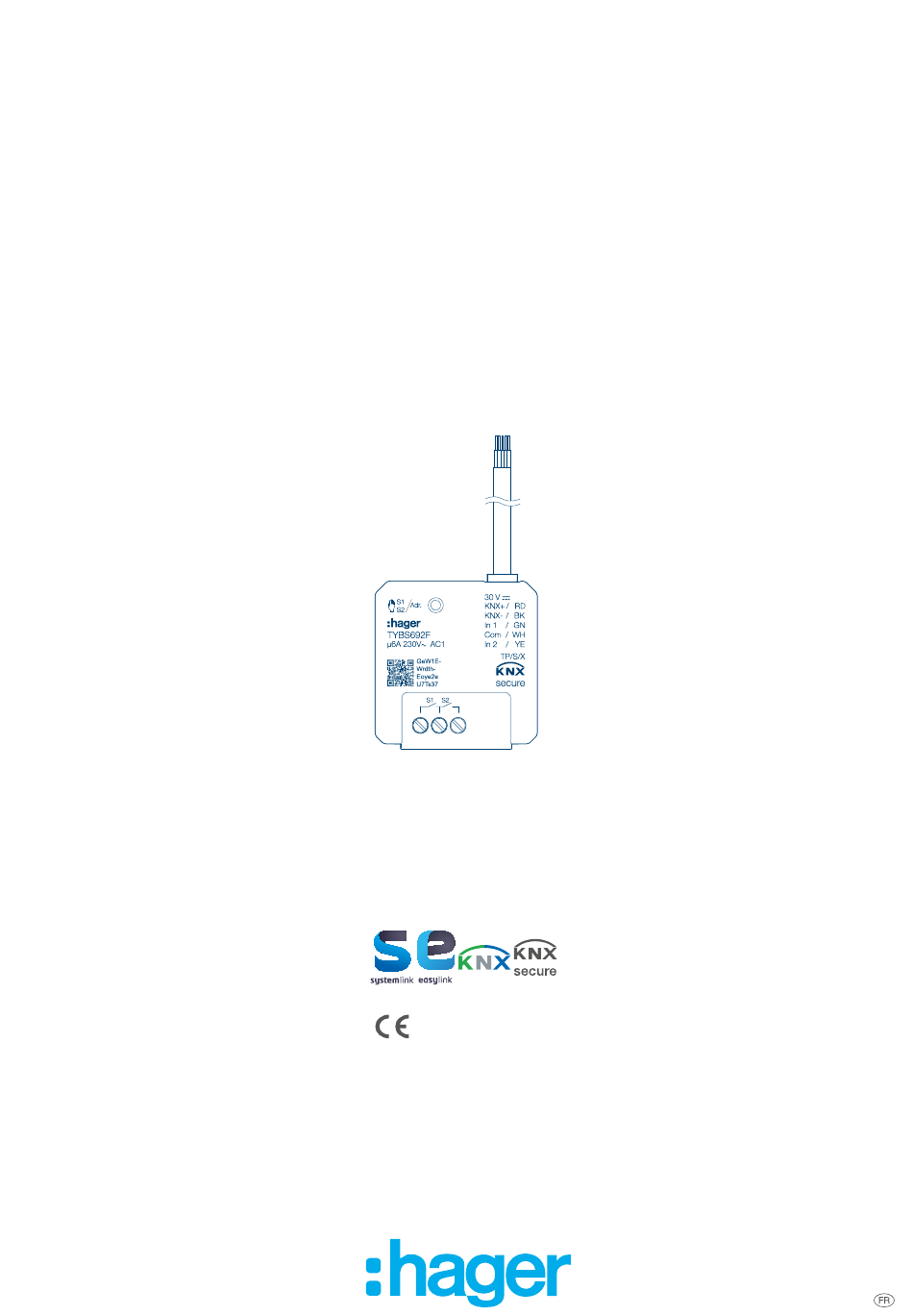

- Page 1 Mode d’emploi et instructions de montage Système de gestion des bâtiments KNX Actionneur de commuta- tion/store KNX avec en- trées binaires Actionneur de commutation/store KNX Secure 2/1 canaux + 2 entrées binaires , 6 A, à encas- trer TYBS692F...
-
Page 2: Table Des Matières
Sommaire Sommaire Sommaire..............2 Introduction..............3 Consignes de sécurité..........5 Contenu de la livraison..........6 Composition de l’appareil...........8 Fonction................ 9 Informations système KNX....................9 Informations système KNX Systemlink................9 Informations système KNX easylink.................. 9 Description fonctionnelle.....................9 Informations pour les électriciens qualifiés.... 11 Installation et raccordement électrique................11 Mise en service........................ -
Page 3: Introduction
Compatibilité avec Certifié KNX KNX Data Secure Compatible avec Compatibilité avec Hager KNX S-mode (ETS≥ 5.6.x) easytool Convient à une utilisa- Convient à une utilisation en Convient à une utilisation au tion en Australie et Nou-... - Page 4 Introduction Symbole Avertissements Conséquence en cas de non-respect Danger Entraîne des blessures graves ou la mort. Avertissement Peut entraîner des blessures graves ou la mort. Attention Peut entraîner des blessures légères. Attention Peut entraîner des dommages à l’appareil. Remarque Peut entraîner des dommages physiques. Symbole Description Avertissement contre les risques de chocs électriques.
-
Page 5: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité L’encastrement et le montage d’appareils électriques doivent être effectués uniquement par des électriciens qualifiés, dans le respect des normes d’installation, directives, dispositions et pres- criptions en matière de sécurité et de prévention d’accidents en vigueur dans le pays. Risque de choc électrique. -
Page 6: Contenu De La Livraison
Contenu de la livraison Contenu de la livraison https://hgr.io/r/TYBS692BF Fig. 1 : Contenu de la livraison TYBS692F... - Page 7 Composition de l’appareil...
-
Page 8: Composition De L'appareil
Composition de l’appareil Composition de l’appareil Fig. 2 : Composition de l’appareil TYBS692F Touche éclairée de fonctionnement manuel/programmation Raccordement des charge(s) Câble de raccordement bus KNX/entrées... -
Page 9: Fonction
Fonction Informations système KNX Fonction Informations système KNX Informations système Cet appareil est un produit du système KNX qui correspond aux directives KNX. Des connaissances spécialisées et approfondies obtenues dans le cadre d'une formation KNX sont nécessaires à sa com- préhension. - Page 10 Fonction – Évaluation du signal aux entrées 1 et 2 des interrupteurs et boutons poussoirs et autres contacts secs – Installation dans un boîtier mural conforme à la norme DIN 49073 (boîtier profond) recommandée ou dans un boîtier de raccordement encastré/en saillie Caractéristiques du produit Fonctionnement de la commutation –...
-
Page 11: Informations Pour Les Électriciens Qualifiés
Informations pour les électriciens qualifiés Installation et raccordement électrique Informations pour les électriciens qualifiés Installation et raccordement électrique Danger Choc électrique en cas de contact avec les pièces sous tension ! Un choc électrique peut provoquer la mort ! Avant d’intervenir sur l’appareil, déconnecter les câbles de raccordement et recouvrir les pièces conductrices avoisinantes ! Raccorder et installer l’appareil Attention... - Page 12 Ne connectez pas différentes phases (conducteurs externes) à l'appareil. Fig. 3 : Schéma de raccordement Fig. 4 : Schéma de raccordement de la charge lampe TYBS692F de la charge moteur TYBS692F Installer un disjoncteur miniature de 10 A maxi pour la protection de l'appareil.
-
