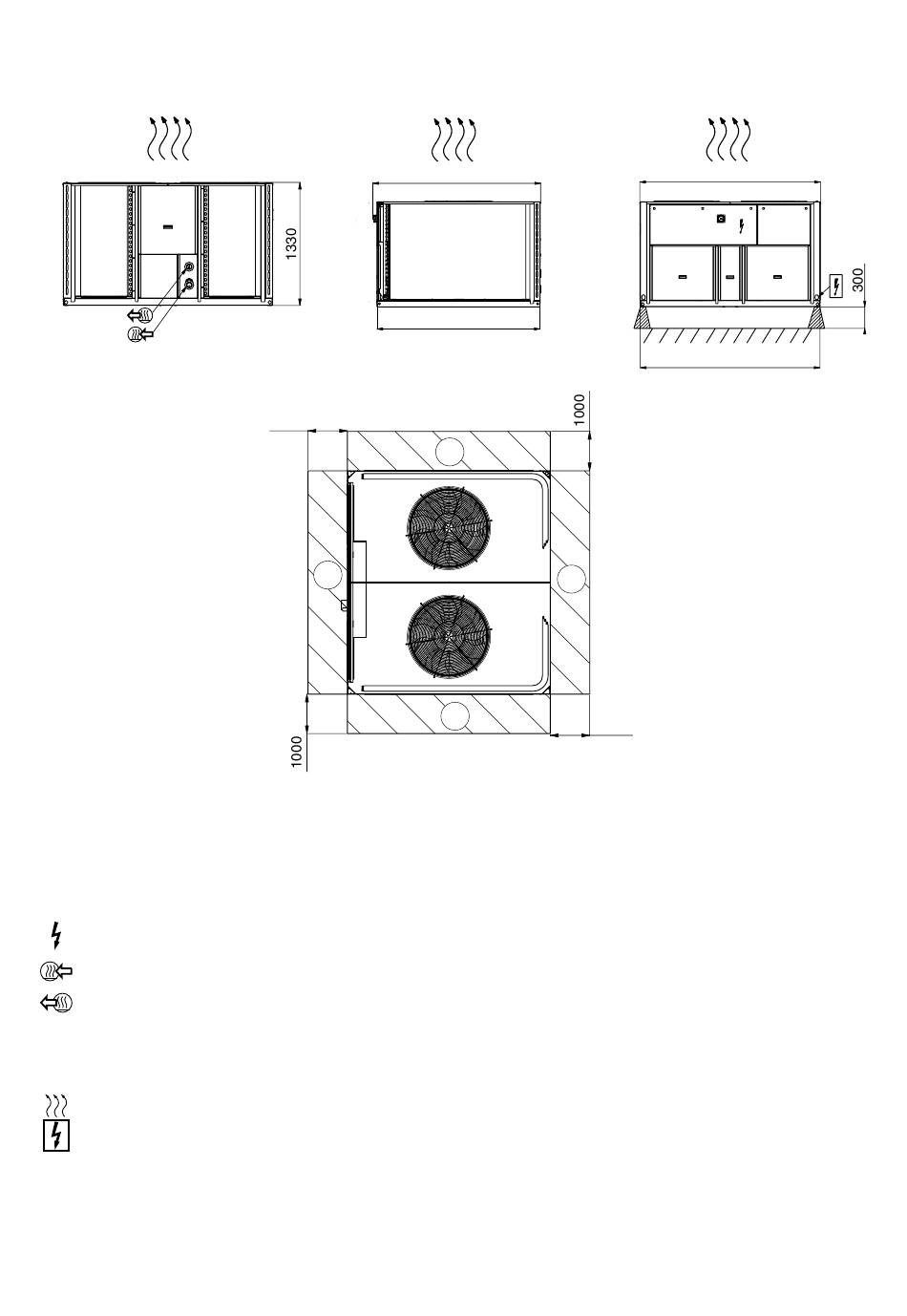

3.3 - 61aF 075-105, unités avec et sans module hydraulique
Légende:
Toutes les dimensions sont en mm
Armoire électrique
Entrée d'eau
Sortie d'eau
1
Espaces nécessaires pour l'arrivée d'air
2
Espaces conseillés à la maintenance
Sortie d'air, ne pas obstruer
Entrée des câbles électriques
2100
2053
1000
2
1
1
1
1000
NotES:
a) plans non contractuels.
Consulter les plans dimensionnels certifiés fournis avec
l'unité ou disponibles sur demande lors de la conception
d'une installation.
Se référer aux plans dimensionnels certifiés pour l'empla-
cement des points de fixation, la distribution du poids et
les coordonnées du centre de gravité.
b) Dans le cas ou plusieurs unités sont installées (quatre
au maximum), leur position respective entre elles doit être
augmentée de 1000 à 2000 mm pour respecter l'espace
latéral.
C) La hauteur de la surface solide ne doit pas dépasser
2 mètres.
2273
2261
11
