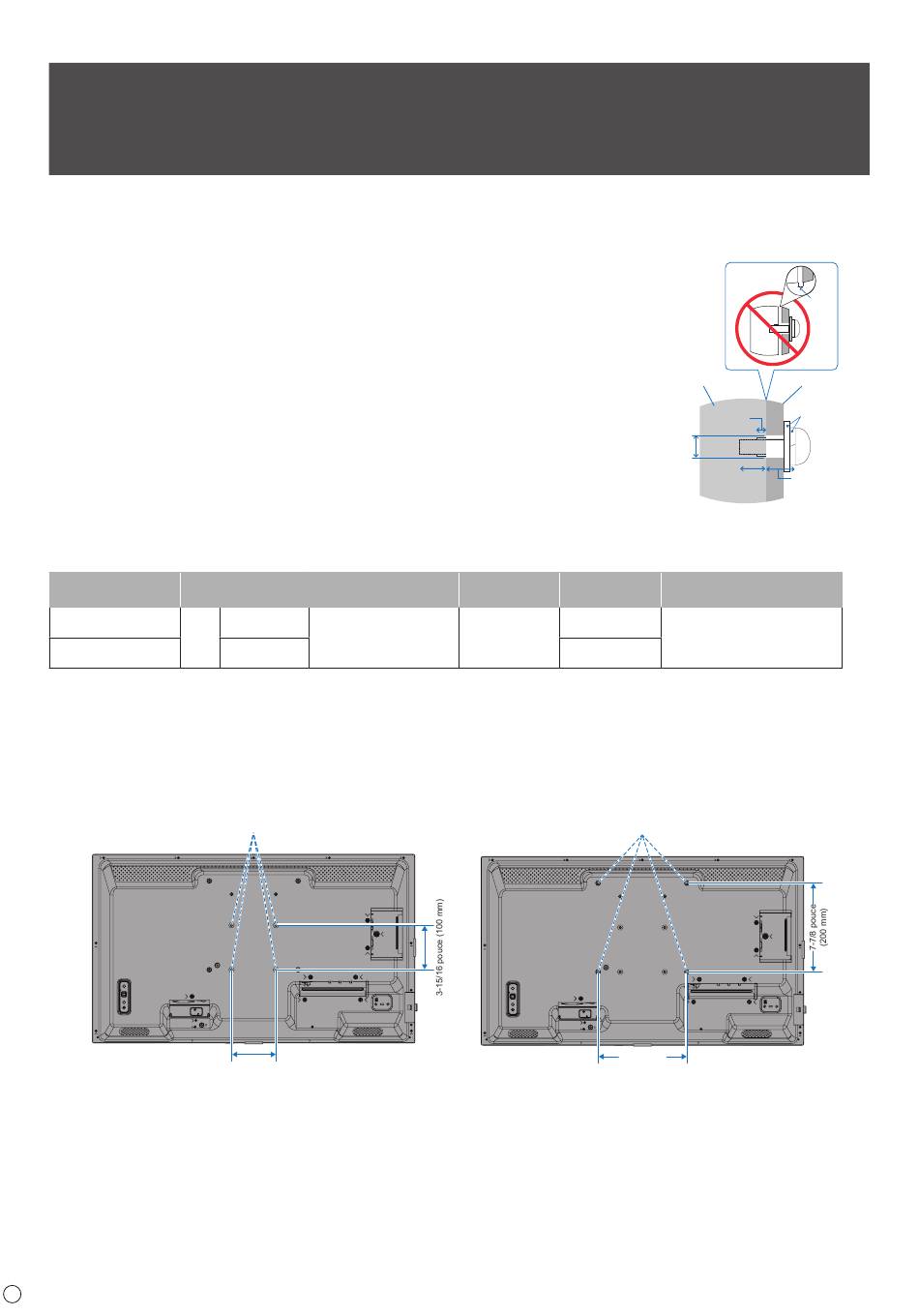

Précautions de montage (destinées aux
revendeurs et aux techniciens SHARP)
Veuillez lire attentivement les
Le montage du moniteur requiert une certaine expertise et le travail doit être effectué avec soin par un technicien qualifié,
conformément aux informations fournies dans la section.
Veuillez noter les points suivants lors du montage sur un mur ou un plafond :
•
Nous conseillons d'opter pour des interfaces de montage conformes à la norme UL1678 en
Amérique du Nord.
•
Pour obtenir des informations détaillées, reportez-vous aux instructions fournies avec
l'équipement de montage.
Il est fortement recommandé d'utiliser les vis comme illustré ci-dessous.
Si vous utilisez des vis plus longues que celles mentionnées ci-dessous, vérifiez la profondeur du
trou.
•
Le moniteur et son support doivent être installés sur un mur pouvant supporter au moins
quatre fois le poids du moniteur. Adoptez la méthode la plus adaptée aux matériaux et à la
structure.
•
N'utilisez pas de tournevis à percussion.
•
Après le montage, assurez-vous soigneusement que le moniteur est sécurisé et qu'il ne peut pas se détacher du mur ou du
support.
Interface de montage
3-15/16 x 3-15/16 pouce
(100 x 100 mm)
7-7/8 x 7-7/8 pouce
(200 x 200 mm)
nFixation des accessoires de montage
Tenez fermement le moniteur lorsque vous fixez des accessoires.
1. Fixer les accessoires de montage
Tenez fermement le moniteur lorsque vous fixez des accessoires.
Interface de montage VESA (M4)
Les accessoires de montage peuvent être fixés avec le moniteur en position face vers le bas. Pour éviter de rayer l'écran
LCD, placez toujours un chiffon doux, comme une couverture plus grande que la surface de l'écran du moniteur, sur la table
avant de poser le moniteur face vers le bas. Assurez-vous que rien sur la table ne puisse endommager le moniteur.
CONSEIL :
• Avant l'installation, placez le moniteur face vers le bas sur une surface plane et uniforme plus grande que l'écran
du moniteur.
Utilisez une table solide qui peut facilement supporter le poids du moniteur.
• Pour éviter de rayer l'écran LCD, placez toujours un chiffon doux, comme une couverture plus grande que la
surface de l'écran du moniteur, sur la table avant de poser le moniteur face vers le bas lors de l'installation de
son support ou des accessoires de montage.
76
F
« Précautions de sécurité et d'entretien »
Taille de la vis
(A)
(B)
3/8 à 9/16 pouce
(10 à 14 mm)
+ épaisseur du support et de
M4
la rondelle en longueur
1/4 à 3/8 pouce
(6 à 10 mm)
3-15/16 pouce (100 mm)
3-15/16 pouce (100 mm)
avant de procéder à l'installation.
Trou de support
Sans bande
(C)
(D)
1/4 pouce (6 mm)
≤
6 mm
Ø
1/16 pouce (2 mm)
Interface de montage (M4)
7-7/8 pouce
7-7/8 pouce
(200 mm)
(200 mm)
Écart
Écart
Unité
Support de
montage
Rondelles
Sans fi
l
A
C
B
Épaisseur du
support et
des rondelles
Force de serrage recommandée
120-190 N•cm
